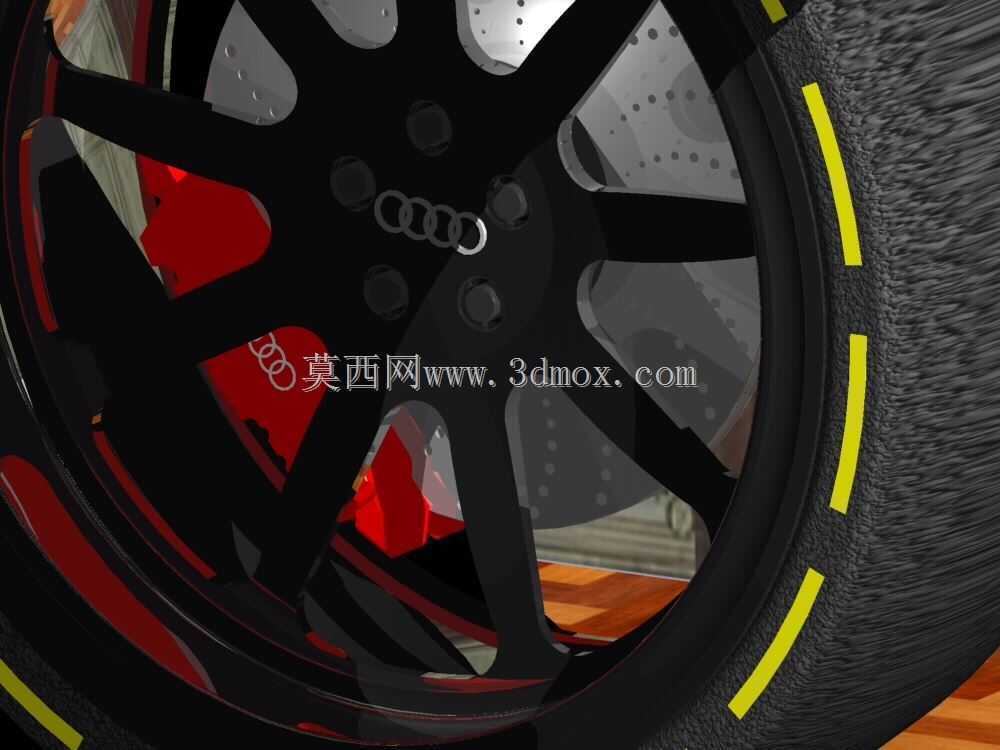

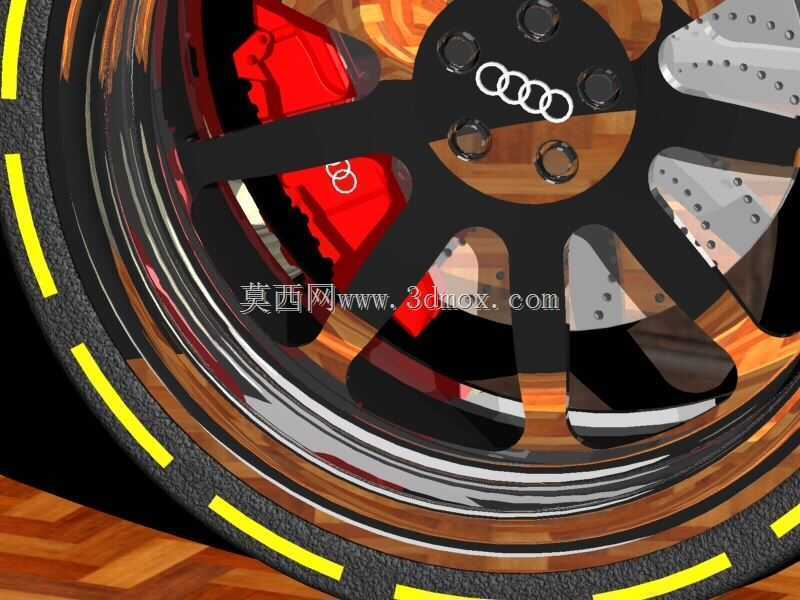

乘用车通风盘式制动结构三维设计

　　这套盘式制动结构的三维建模，完全围绕乘用车辆前轮的实际安装工况搭建，建模过程中优先考虑了实车装配的边界约束，没有做脱离工程实际的夸张造型处理。从日常使用场景来看，这类结构广泛适配家用前驱、四驱乘用车的前轮制动位，相比传统鼓式制动，它的散热通道直接暴露在行驶气流中，连续制动工况下的热衰减幅度能控制在更低区间，不管是城市道路频繁启停跟车，还是山区长下坡路段的持续制动，都能维持更稳定的制动力输出。

　　建模时首先锚定了轮毂安装的基准面，刹车盘的安装孔位完全匹配常见五孔乘用车轮毂的PCD参数，盘体的通风道采用了斜向流线型设计，车轮转动时能顺着离心力方向将盘体内部的热空气快速甩出，避免热量堆积导致的制动盘翘曲、制动片摩擦系数骤降问题。制动卡钳的安装位预留了转向节的连接接口，卡钳本体的浮动销行程做了精确的尺寸约束，既保证制动片磨损后能自动跟进补偿，又不会因为行程过大导致制动踏板虚位过长，影响脚感反馈。

　　从功能特性上看，这套结构的制动片摩擦面完全覆盖刹车盘的有效摩擦环带，没有出现偏磨的结构隐患，卡钳上的活塞回位胶圈槽尺寸按照常规乘用车制动系统的密封标准设计，制动解除时活塞能依靠胶圈的形变弹力自动回位，避免制动片长期拖磨刹车盘导致的异常磨损和油耗上升。刹车盘的帽部高度做了适配多数家用车转向节安装深度的尺寸设定，不会出现安装后与轮毂轴承、防尘盖板发生运动干涉的问题，盘体边缘的倒角处理也考虑了拆装时的导向需求，维修更换时不需要额外修磨就能顺利对位安装。

　　设计思路上没有一味追求大尺寸刹车盘的视觉效果，而是平衡了制动力需求、轮毂安装空间、簧下质量控制三者的关系：刹车盘的厚度按照常规1.6-2.0L排量乘用车的制动力矩需求设定，既保证足够的热容量，又不会因为盘体过厚增加不必要的簧下重量，影响悬挂的响应速度；卡钳的本体造型做了轻量化的镂空处理，但受力关键位置的壁厚完全满足制动时的液压承载强度要求，不会出现制动时卡钳形变导致的制动力损失。制动片的背板尺寸与卡钳的安装槽完全匹配，限位弹片的安装位也做了精准预留，装配后制动片不会在卡钳内出现异常旷量，避免制动时产生异响。

　　整个装配模型的配合公差完全按照汽车零部件的实际装配要求设定，刹车盘与轮毂轴承配合的轴径采用过渡配合的尺寸公差，安装后盘体的端面跳动量控制在实车要求的阈值内，避免高速制动时出现方向盘抖动的问题。卡钳的放气螺钉位置设置在卡钳腔体的最高点，完全符合制动系统排气的操作需求，维修时能顺利将管路内的空气完全排出，不会因为气阻导致制动踏板发软。制动盘的摩擦面没有做多余的划线、打孔装饰性设计，优先保证摩擦面的接触面积，兼顾日常行驶的制动平顺性和摩擦片的使用寿命，适合多数普通家用乘用车的使用需求，建模时的所有装配约束都可以直接用于后续的工程出图、运动干涉检查，也能作为制动系统教学、改装方案验证的基础三维参考。
