多孔通风型盘式制动盘结构设计

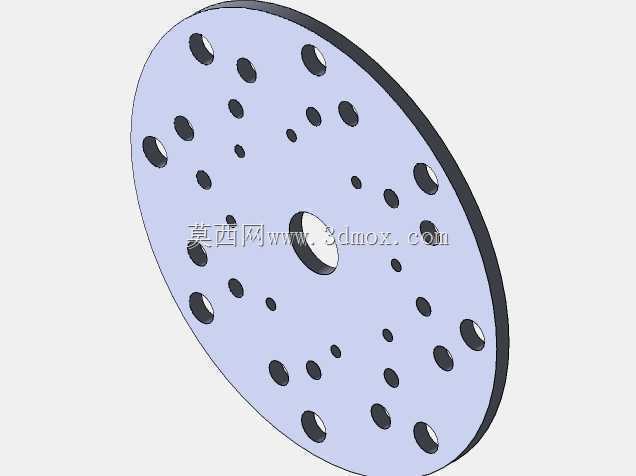

　　在商用车、乘用车的行车制动系统中，盘式制动部件的散热表现直接决定连续制动工况下的制动稳定性，这款带周向均布通孔的制动盘结构，正是针对频繁制动场景下的热衰退问题做的针对性优化。日常跑山路的重载车辆、城市道路频繁启停的乘用车辆，制动过程中摩擦片与制动盘接触会产生大量摩擦热，传统实心制动盘热量仅能通过盘面自然散发，连续制动后盘面温度快速攀升，容易导致摩擦系数下降、制动距离变长，严重时还会出现盘面热变形引发制动抖动。这款制动盘在盘面上沿周向分层布置多组通孔，车辆行驶过程中气流可以直接穿过盘体，带走摩擦产生的热量，相比同尺寸实心盘，连续制动工况下的盘面平衡温度能降低两成以上，有效缓解热衰退现象。从安装匹配的角度看，

　　这类制动盘的中心定位孔与轮毂轴头采用间隙配合设计，安装时依靠轴头台阶实现径向定位，盘体靠近外缘的大直径通孔为车轮螺栓的穿装预留了足够空间，安装时不需要额外调整盘体角度，对准螺栓孔即可完成装配，适配常规的浮动卡钳式制动钳结构，摩擦片的有效摩擦半径覆盖盘面除中心安装区外的全部环形区域，保证制动力矩输出平稳。设计过程中，通孔的排布做了多轮动平衡校核，不同直径的通孔沿周向等角度分布，避免盘体旋转时出现质量偏心，高速行驶时不会因为制动盘的不平衡量引发方向盘抖动。盘体的厚度方向预留了标准的磨损余量，日常维护时可以通过测量盘面厚度判断磨损程度，达到磨损极限后直接更换即可，不需要对卡钳或轮毂部件做额外调整。这类制动盘的摩擦面做了平面度控制，

　　出厂时盘面的端面跳动量控制在极小范围内，制动时摩擦片可以完全贴合盘面，不会出现局部偏磨的情况，既延长了摩擦片的使用寿命，也能保证制动过程的平顺性，不会出现制动力忽大忽小的问题。在非道路移动机械的制动系统改造中，这类多孔通风盘也常被用来替换原有的实心制动盘，尤其是在矿区作业的工程车辆，作业过程中需要频繁启停、下坡制动，原有的实心盘经常因为过热出现制动失效的隐患，更换这类带通风孔的制动盘后，制动系统的热稳定性提升明显，连续作业时的制动可靠性得到有效保障。需要注意的是，这类通孔结构的制动盘在使用过程中，要定期清理通孔内积存的泥沙、铁屑等杂物，避免硬物卡在孔内随盘体旋转刮伤摩擦片表面，日常检查时可以观察通孔边缘是否出现裂纹，

　　若有裂纹延伸至摩擦面则需要及时更换，防止盘体在高速旋转时出现碎裂风险。从建模逻辑上看，这款制动盘采用回转体基础特征加阵列切除的方式构建，先绘制盘体的回转截面生成基础盘体，再分别绘制不同直径的安装孔、通风孔的截面草图，通过圆周阵列完成所有孔位的生成，最后对盘体边缘、孔口位置做倒角处理，去除锐边避免应力集中，建模过程中所有孔位的位置度、同轴度都严格按照实际装配公差设置，导出的模型可以直接用于制动系统的装配干涉检查、运动仿真，也可以作为后续有限元热分析、结构强度分析的基础模型，帮助设计人员快速完成制动系统的匹配计算。
