科雷吉辛格拉夫机械传动承载结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:527280
  • 科雷吉辛格拉夫机械传动承载结构
  • 科雷吉辛格拉夫机械传动承载结构

  在重载传动系统的布局设计中,这类承载结构往往是决定整套设备运行稳定性的核心部件,很多一线结构工程师在做传动链路选型时,都会优先校核这类构件的受力边界与安装适配性,毕竟它直接承接传动链路的拉力载荷,一旦设计冗余不足或者安装尺寸出现偏差,很容易出现运行中构件形变、传动卡滞甚至断裂的故障。从实际应用场景来看,这类构件常被布置在矿山输送设备、重型牵引机构、大负载起重传动的张紧端,用来传递恒定方向的张紧拉力,图中标注的14000N额定拉力,对应的就是常规中型重载传动链路的常规负载区间,适配的工况多为持续运行、载荷波动较小的连续生产场景,比如散料输送线的皮带张紧端、重型刮板输送机的牵引张紧结构,还有部分工程机械设备的拉线传动机构中,都能看到同类型结构的应用。

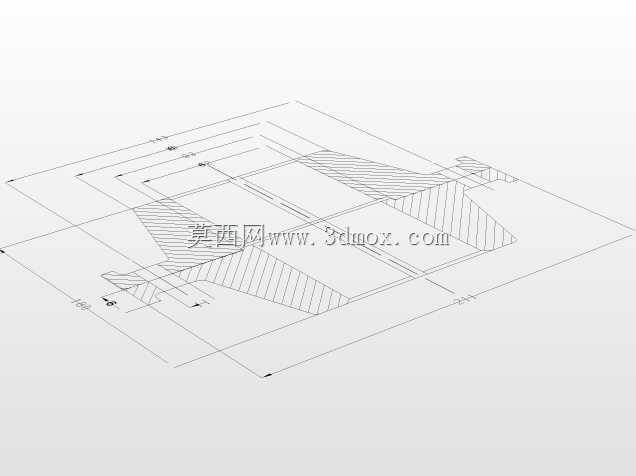

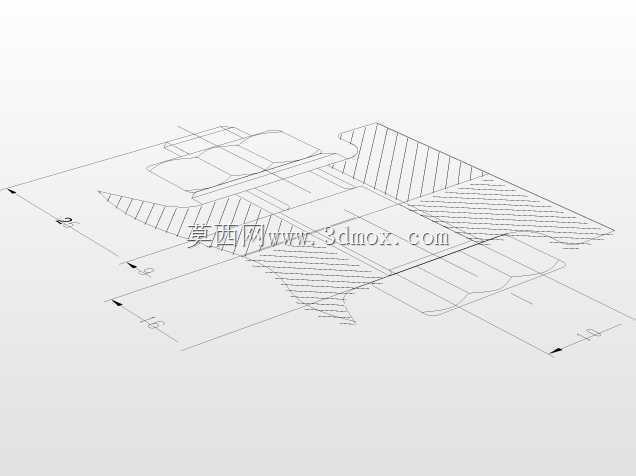

  从设计思路上拆解,这类构件的外形轮廓采用了渐变式的曲面过渡,没有采用直角转折的结构,核心是为了避免应力集中——很多新手工程师在做这类承载件设计时,习惯用直角拼接的结构,实际做有限元分析的时候就会发现,直角位置的应力值会比平滑过渡区域高出2到3倍,长期受交变载荷很容易从转角位置萌生裂纹。图中的结构在受力端做了加宽的弧形过渡,顺着拉力传递的方向逐渐收窄截面,既保证了受力最大位置的结构强度,又尽可能控制了构件的整体重量,不会给安装端带来额外的负载负担。尺寸标注上给出的几个关键安装尺寸,都是对应安装工位的核心边界值:安装孔位的中心距直接决定了它能不能和现有支架的固定点位匹配,构件的总宽度要适配安装槽的内部净空,避免运行中出现侧向剐蹭,厚度方向的尺寸则要和配套的销轴、紧固件规格匹配,不需要额外加工轴套就能直接装配,能有效减少现场安装的加工工作量。

  实际使用中,这类构件的功能特性非常明确:它不承担扭矩传递的作用,只承受沿长度方向的轴向拉力,所以在材料选型上多选用中碳钢调质处理,表面不需要做额外的硬化处理,只要保证芯部有足够的韧性,就能应对偶尔出现的载荷冲击。和同功能的杆类张紧构件相比,这种曲面轮廓的构件在相同重量下的承载能力要高出15%左右,因为它的截面变化完全贴合拉力传递的应力流走向,材料的利用率更高,不会出现多余的材料冗余。很多工程师在做这类构件的三维建模时,容易忽略安装端面的平面度要求,实际上两个固定销轴的安装面平面度需要控制在0.1mm以内,否则安装后会出现构件侧向倾斜,拉力方向和构件轴线出现夹角,额外产生不必要的弯曲应力,时间长了会导致构件出现疲劳变形。

  在安装边界的校核上,除了构件本身的尺寸,还要预留出足够的张紧调节行程,一般这类构件的安装位都会预留20到30mm的调节余量,方便后期传动链路磨损后做张紧度调整,建模的时候需要把调节行程的空间也预留出来,避免后期调整时构件和周边的防护结构、机架出现干涉。另外在受力校核的时候,不能只按静态额定拉力计算,要考虑设备启动瞬间的动载系数,一般取1.2到1.5倍的安全系数,对应14000N的额定载荷,构件的破断拉力需要达到17000N以上才能满足长期运行的可靠性要求。很多现场运维的反馈里,这类构件的失效大多不是因为静态拉力不足,而是启动瞬间的冲击载荷加上安装偏差带来的附加应力,共同作用导致的疲劳损坏,所以在设计阶段把安装基准、应力过渡、动载冗余这几个点考虑到位,就能大幅降低后期的运维更换频率。
