格拉夫安贾机械结构工程设计图纸

　　在重型机械传动与承载结构的设计场景中，这类带明确受力参数标注的结构件，常被应用于大载荷工况下的力传导路径中，比如冶金设备的重载支撑段、起重设备的受力转接部位、大型压力加工设备的载荷传递构件，核心作用是在45000牛顿的额定工作载荷下，完成力的方向转换与均匀分散，避免局部应力集中导致的结构失效。从图纸的轴测剖视表达能看出，设计阶段优先考虑了载荷的均匀传递路径，剖面线覆盖的区域为实体承载段，采用变截面的结构形式，在载荷输入位置做了加厚处理，顺着力的传导方向逐步过渡到常规壁厚，既保证了核心受力区域的强度储备，也尽可能控制了构件的整体重量，避免不必要的材料冗余。外形尺寸的标注逻辑完全贴合安装边界的校核需求，

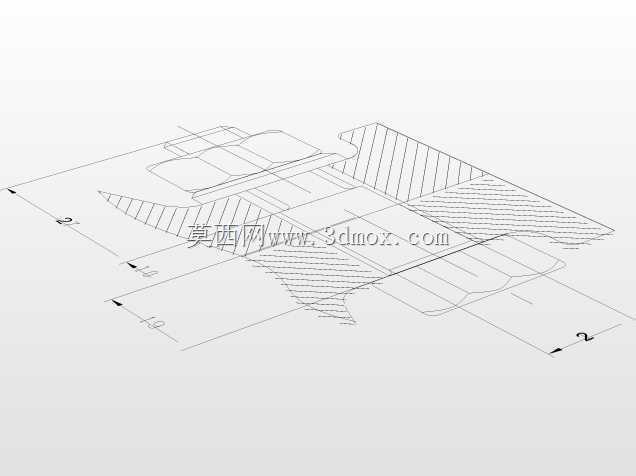

　　所有安装配合面的尺寸都做了明确的公差基准标注，相邻构件的安装避让空间在图纸中也通过轮廓线做了清晰界定，设计时已经提前考虑了现场安装时的操作空间，不需要后期再做二次切割或修配。这类结构件在实际投产前，三维建模阶段需要重点核对剖面区域的实体连续性，避免出现建模时的薄壁断层，尤其是载荷输入的接触面，必须保证平面度满足装配要求，否则会出现局部点接触导致的压溃问题。从结构的受力特性来看，设计时已经规避了直角过渡的应力集中风险，所有截面变化位置都采用了圆弧过渡，圆弧半径的取值匹配了材料的应力集中系数要求，在额定载荷下不会出现疲劳裂纹的萌生点。图纸的表达采用轴测剖视的形式，相比传统的三视图，能让加工与装配人员更直观理解内部的加强筋布局，

　　内部的斜向加强筋沿着主应力线方向布置，最大化发挥材料的承载效率，没有出现加强筋方向与应力方向垂直的设计误区。在设备选型匹配时，这类构件可以直接适配对应载荷等级的重载设备机架，安装边界的尺寸公差按照IT7级精度控制，既能满足装配时的互换性要求，也不会因为精度要求过高增加不必要的加工成本。实际应用中，这类构件的维护检查点也在设计时做了预留，关键受力面的位置预留了检测空间，方便后期运维时做裂纹探伤与形变检测，不需要拆解周边关联构件就能完成常规检测作业。建模过程中需要注意，图纸中标注的所有尺寸都是最终成品的完工尺寸，加工余量的预留需要结合所选的加工工艺单独设置，不能直接把图纸尺寸作为毛坯建模的依据，尤其是配合面的加工余量，要根据铣削、

　　磨削的工艺要求合理预留，避免出现加工后尺寸超差的问题。结构的连接部位采用了平面贴合的连接形式，没有采用复杂的榫卯或过盈配合结构，降低了现场安装的难度，普通的紧固作业就能达到设计要求的连接强度，适合在野外作业的重型设备上使用，不需要复杂的安装工装就能完成更换作业。
