该结构件为数控加工场景下的典型异形腔体类零件,从三维结构呈现来看,整体采用立方体毛坯作为加工基准,外轮廓保留规整的六面体边界,便于在数控铣床工作台上通过平口钳或压板完成装夹定位,装夹时可直接以毛坯底面作为Z向对刀基准,相邻两个垂直侧面作为X、Y向定位基准,无需额外设计复杂的专用工装,适配常规三轴数控铣床的加工装夹需求。零件内部采用半开放腔体结构设计,腔体侧壁设置有倾斜过渡面,可在加工过程中减少刀具悬伸长度,降低长径比过大带来的让刀风险,同时倾斜面的设计也可避免腔体内部应力集中,提升零件整体结构刚性。腔体内部集成有圆形通孔结构,该孔位可作为流体通道或装配定位销孔使用,孔口处设计有环形沉台,可容纳密封件或紧固件头部,
保证装配后零件表面无凸起干涉。零件一侧设置有外凸的圆柱凸台结构,凸台端面为圆弧过渡,可与外部对接零件的内孔形成配合面,配合公差可根据实际使用场景选取IT7-IT8级精度,满足常规机械装配的配合要求。从加工工艺角度来看,该零件的加工流程可分为粗加工、半精加工、精加工三个阶段,粗加工阶段采用大直径立铣刀快速去除腔体内部多余材料,留1-1.5mm半精加工余量,半精加工阶段采用较小直径铣刀清理腔体角落残留余量,留0.2-0.3mm精加工余量,精加工阶段采用球头铣刀或精铣立铣刀完成腔体侧壁、凸台外圆、内部孔位的最终加工,保证各表面粗糙度达到Ra1.6-3.2μm的常规机加工要求。零件的外形尺寸以常规立方体毛坯为基础,长宽高比例接近1:1:1.
2,整体尺寸控制在中小型零件范畴,可适配多数中小型数控铣床的工作台行程范围,无需大型加工设备即可完成全工序加工。安装边界方面,零件外轮廓的六个平面均为规整平面,可根据实际安装需求选择任意侧面作为安装面,通过螺栓穿过预设的安装孔位完成固定,也可通过焊接方式与外部机架连接,适配多种安装场景。在实际工业应用中,这类异形腔体结构件常作为液压阀块、气动元件基座、小型设备的箱体外壳使用,内部腔体可容纳阀芯、传感器、线路等组件,外部凸台和孔位可完成与管路、其他功能部件的对接,在自动化设备、液压系统、小型机床附件中都有广泛的应用场景。设计过程中优先考虑了加工工艺性,所有内部转角均设置有与刀具直径匹配的圆角,避免加工时出现清角困难的问题,

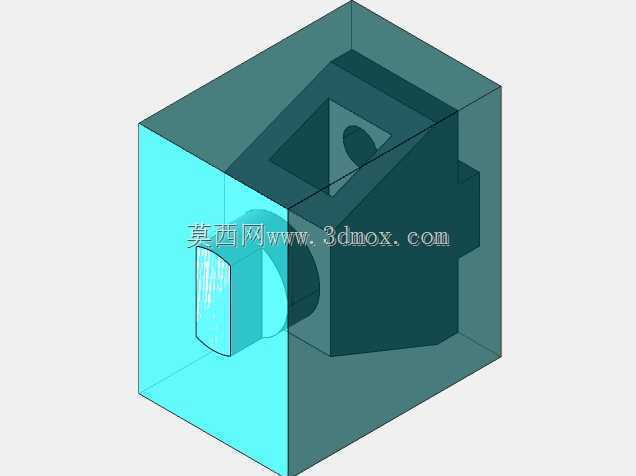

同时腔体壁厚保持均匀,最小壁厚不小于5mm,保证加工过程中不会因切削力导致零件变形,也可满足常规工况下的结构强度要求。零件的半透明结构展示可清晰呈现内部型腔与外部结构的位置关系,便于工艺人员在编程时直观判断刀具路径是否存在干涉,也可帮助装配人员快速理解内部组件的安装位置,减少工艺规划和装配调试的时间成本。
