弹射式趣味机械玩具结构设计

　　这款弹射类机械玩具的结构设计，核心围绕手动触发的弹性势能释放逻辑搭建，整体采用立式同轴布局，所有运动部件均围绕中心主轴排布，最大限度压缩了横向占用空间，适配桌面把玩、随身携带的使用场景。从实际使用场景来看，这类结构既可以作为青少年机械原理科普的演示教具，让学习者直观理解弹性储能、触发锁止、运动导向的基础机械逻辑，也可以作为休闲把玩的桌面小物件，通过简单的按压操作完成弹射动作，获得即时的操作反馈。

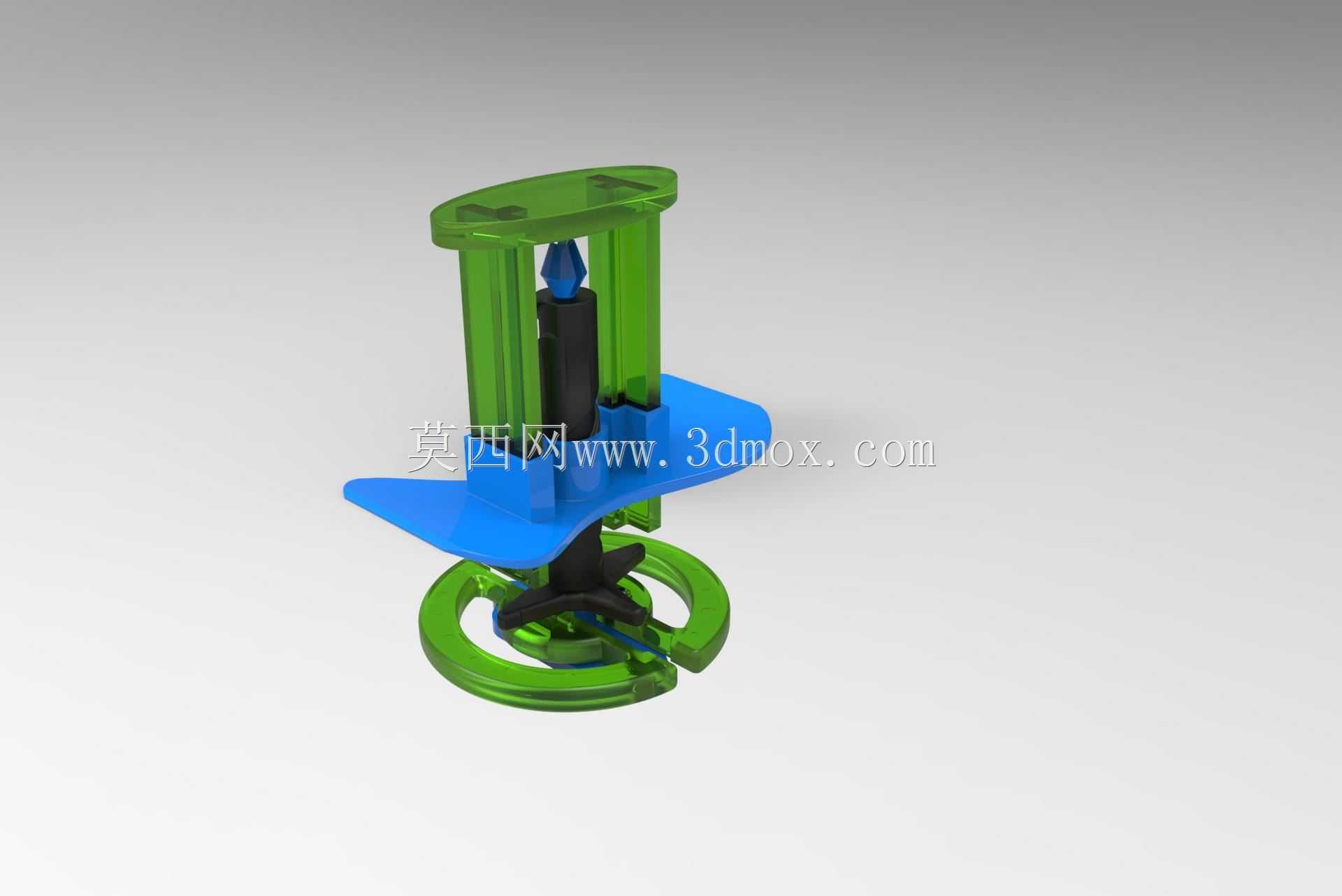

　　功能层面，整套结构分为储能、锁止、触发、导向四个核心模块：底部环形基座作为整个结构的支撑件，内侧预留了环形限位槽，用来容纳弹性储能元件的下端定位，同时基座底部做了平面化处理，放置在光滑桌面时不会出现侧翻；中部蓝色翼状部件是触发操作端，同时承担弹射件的初始承载功能，翼片边缘做了圆弧过渡处理，避免操作时划伤手指，部件与中心主轴之间采用间隙配合，可沿主轴轴向做小范围滑动；绿色立式支撑框架采用对称双立柱结构，立柱上端做了一体式连接横梁，既保证了框架的结构刚性，避免反复操作后出现立柱外扩变形，也为上端的弹射出口提供了定位基准，框架内侧预留了导向滑槽，与弹射件侧方的凸台配合，限制弹射件的周向转动，保证弹射方向始终沿主轴轴向；中心黑色主轴是所有运动部件的定位基准，轴身做了分段式直径设计，不同轴段分别对应锁止机构、弹性元件、弹射件的配合位置，减少不必要的配合面，降低滑动摩擦阻力；锁止机构隐藏在蓝色触发部件与绿色框架的结合位置，采用斜面卡合的锁止逻辑，下压蓝色部件到指定行程后，卡舌自动卡入框架对应位置的卡槽，维持弹性元件的压缩储能状态，再次按压蓝色部件时，卡舌沿斜面滑出卡槽，弹性元件快速释放势能，推动弹射件沿导向滑槽向上射出。

　　设计过程中优先考虑了反复操作的结构耐用性，所有存在相对滑动的配合面都做了0.1-0.2mm的间隙预留，避免长期摩擦后出现卡滞；弹性元件的选型匹配了结构的整体重量，既保证弹射时的行程和初速度足够带来操作反馈，也不会因为弹力过大导致弹射件飞出过远造成遗失或者安全隐患；所有外露的零件边缘都做了R0.5以上的圆角处理，没有尖锐棱角，符合玩具类产品的安全设计要求。

　　安装边界方面，整套结构组装完成后总高度不超过120mm，底部基座最大直径不超过60mm，横向最大尺寸为蓝色翼状部件的翼展，控制在70mm以内，不需要额外的固定安装，直接放置在平面上即可操作；所有零件均采用卡扣式装配逻辑，不需要额外的紧固件或者粘接剂，既方便生产时的快速组装，也方便使用者拆解观察内部结构，理解机械运动的逻辑。从结构适配性来看，这套机构的核心逻辑还可以拓展到小型自动弹出装置、教学演示模型等场景，只需要调整弹性元件的刚度、对应部件的尺寸参数，就可以适配不同的弹射行程和载荷需求，结构本身的拓展性较强。
