水冷散热系统通风冷却器门结构设计

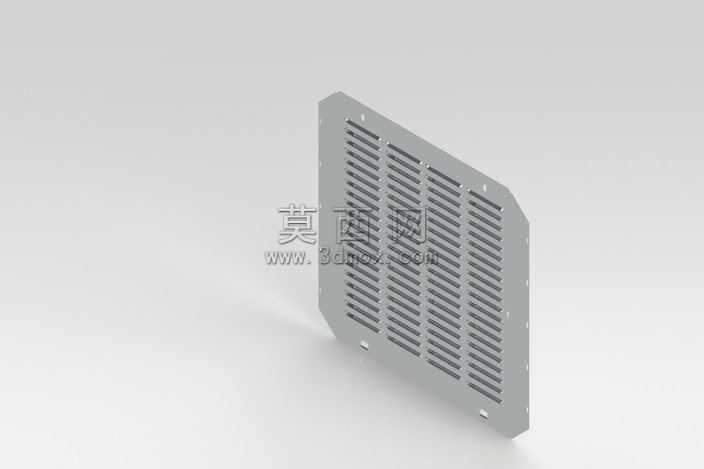

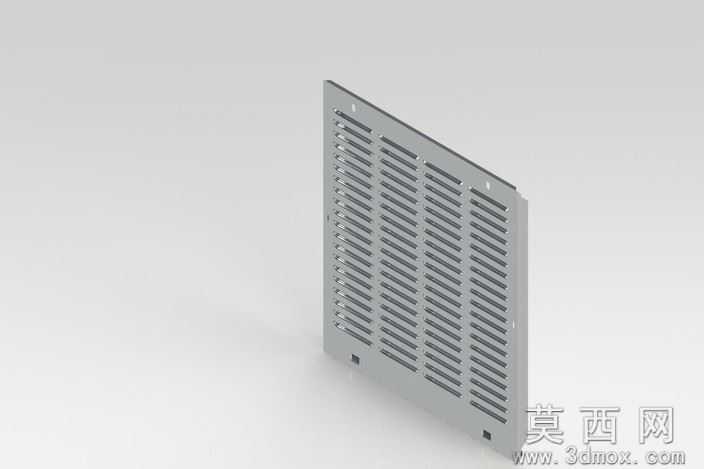

本作品为水冷散热系统配套的水冷却器门三维模型，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循钣金加工工艺规范，对每一处折弯、开孔、安装位的尺寸都做了精准约束，确保模型可直接对接生产下料环节。模型整体为薄型板式结构，主体采用钣金折弯成型，边框做了等宽折边处理，既提升了整体结构刚性，也预留了与冷却器主体装配的贴合面，折边处均匀布置了沉头安装孔，可通过标准紧固件实现与冷却器壳体的紧密连接，避免装配后出现缝隙漏风的问题。门板主体区域采用等距排布的横向百叶式通风栅结构，每一条通风栅的开孔角度、间距、宽度都经过反复调整，在保证门板整体结构强度的前提下最大化通风面积，同时百叶的倾斜角度可引导气流定向流动，避免外部杂物直接进入冷却器内部，兼顾通风散热与防护功能。模型渲染阶段采用哑光金属材质模拟真实钣金喷涂后的质感，对通风栅的边缘做了细微的倒角处理，还原真实钣金加工后的工艺细节，整体光影效果突出结构的层次感，可清晰展示每一处结构特征。设计过程中充分考虑了实际使用场景的需求，门板底部预留了排水缺口，可将冷凝产生的积水及时排出，避免长期积水造成钣金锈蚀；整体结构无复杂异形曲面，所有特征均可通过常规钣金冲压、折弯工艺实现，无需开制特殊模具，有效降低生产制造成本。模型的装配基准完全匹配常规水冷却器的壳体接口尺寸，可直接适配同规格的水冷换热设备，无需二次修改调整，大幅提升设计复用效率。
