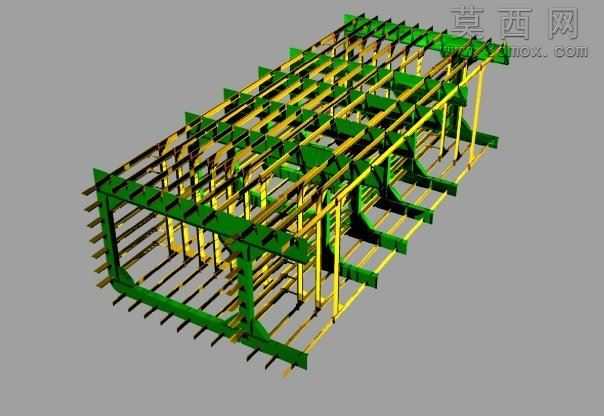

驳船舱段钢结构框架三维设计模型

本模型为驳船舱段的钢结构框架三维设计成果，建模过程中严格遵循船舶钢结构设计规范，对驳船舱段的主体承重结构进行了1:1比例的精细化还原。建模阶段首先梳理驳船舱段的受力逻辑，区分主纵梁、横向肋板、竖向支撑柱、斜向加强筋等不同功能的结构部件，对每一类构件的截面尺寸、连接节点、排布间距都进行了参数化设定，确保整体结构的受力传递路径清晰合理。材质设置上，针对不同受力等级的构件做了区分，主承重梁采用高强度船用钢材质表现，表面做了防锈底漆的质感处理，辅助支撑构件采用常规船用结构钢材质，通过色彩区分不同构件的功能属性，既方便结构校验，也能直观呈现整体框架的层级关系。结构设计上充分考虑驳船的作业场景，横向肋板采用带减重孔的箱型结构设计，在保证结构抗扭、抗弯强度的前提下尽可能降低舱段自重，竖向支撑柱与主纵梁的连接节点做了加劲肋强化处理，避免应力集中导致的结构失效，纵向排布的次梁与主框架采用焊接连接的模拟设计，还原实际船舶建造中的工艺逻辑。渲染阶段采用中性灰色背景突出钢结构本身的线条感，通过定向打光凸显构件的立体层次，对钢结构的边缘做了轻微的倒角处理，避免模型棱角过于生硬，同时保留了构件端部的连接预留段，还原实际建造中分段拼接的工艺特征。整个模型完整呈现了驳船舱段从主承力框架到局部加强结构的全部细节，可用于船舶结构教学、舱段受力仿真分析、建造工艺模拟等场景，结构参数符合内河驳船的设计标准，各构件之间的装配关系清晰，无干涉错位问题，能够直观展现驳船舱段钢结构的排布逻辑与设计思路。
