立式手动快速压紧夹具结构设计

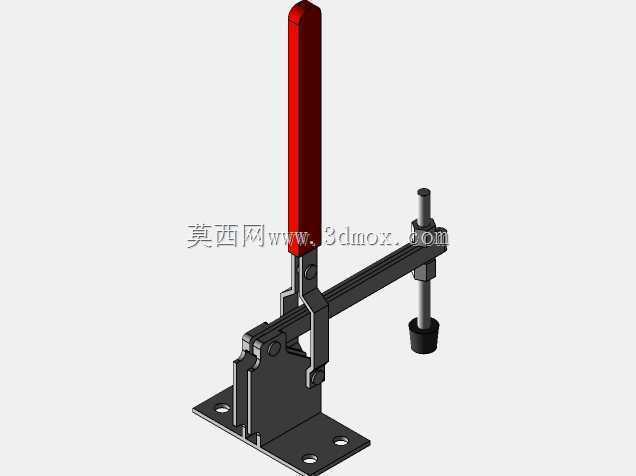

　　这款立式手动压紧夹具，是工装治具领域应用极广的一类标准夹紧元件，在各类非标工装、焊接工位、装配流水线、机加工定位场景中都能见到它的身影。从结构原理来看，它依托连杆机构的死点锁止特性实现夹紧，操作人员扳动红色绝缘握把时，内部多组连杆会越过力臂临界点，进入机械自锁状态，即便加工过程中存在持续振动、切削力冲击，压头也不会出现松脱移位，只有反向扳动握把才能解锁松开工件，夹紧可靠性远高于普通螺栓压紧、磁吸固定方案。

　　从实际使用场景出发，这类夹具的适配性极强：在钣金焊接工位上，它可以快速固定薄钢板拼合位置，避免焊接热变形导致工件移位，相比传统C型夹，它的装夹效率能提升60%以上，操作人员单手即可完成锁紧、松开动作，另一只手可以同步调整工件对位；在小型零件铣削、钻孔加工的工装板上，多台同规格夹具配合定位销使用，能实现工件的快速换装，单批次零件加工的辅助装夹时间可压缩至原来的三分之一，尤其适合小批量多品种的机加工生产场景；在电子产品装配流水线、木制品胶合压合工位，它的压头行程可调特性也能适配不同厚度的工件，不会出现压伤工件表面或者压合不到位的问题。

　　设计层面上，这款夹具的底座采用法兰式安装结构，底座上预留两个对称的沉头安装孔，安装时可以通过内六角螺栓直接固定在工装基板、工作台面或者专用治具架上，安装孔的孔位公差控制在±0.1mm范围内，能保证多台夹具并排安装时的位置一致性，不会出现压头偏移工件定位基准的问题。压臂部分采用长悬臂设计，压头位置可以沿着压臂的横向滑槽前后调整，调整范围覆盖整个悬臂长度区间，适配不同尺寸的工件夹紧需求；压头端部采用橡胶包覆的可调螺杆结构，旋转螺杆就能调整压头的垂直高度，适配不同厚度的被夹工件，橡胶压头端面还能避免刚性接触刮花工件表面，对于表面要求较高的阳极氧化件、喷涂件、塑胶件也能友好适配，不会留下压痕。

　　从安装边界尺寸来看，这款夹具处于锁紧状态时，整体垂直高度控制在合理区间，不会过多占用工位上方的操作空间，握把的扳动角度设置在人体工程学舒适区间，操作人员站立操作时无需过度抬臂或者弯腰，手腕自然施力就能完成锁紧动作，长期重复操作也不容易产生作业疲劳。夹具的所有铰接转动位置都预留了润滑间隙，日常维护时只需要定期在铰接点滴注少量润滑油，就能保证机构动作顺畅，不会出现卡滞、扳动费力的问题；主体金属结构件采用表面发黑处理，具备基础的防锈耐磨能力，在车间多尘、少量切削液飞溅的环境下也能长期稳定工作，不会轻易出现锈蚀卡死的问题。

　　在选型适配时，需要重点关注夹具的夹紧力参数与压臂长度的匹配关系，这款夹具的额定夹紧力可以覆盖大部分轻型到中型工件的装夹需求，针对不同的加工场景，如果需要更大的夹紧力，可以选择同系列压臂更短的规格，利用杠杆原理提升夹紧端的输出压力；如果需要避让工件上方的复杂结构，也可以更换加长压臂，扩大夹紧覆盖范围。它的立式安装结构相比水平式夹具，占用的工作台安装面积更小，在工装板布局紧张的多工位治具上，能有效节省安装空间，排布更多的定位夹紧元件，提升工装板的空间利用率。
