叠片式流体换热单元结构设计方案

项目分类:换热器 发布时间:2022-01-29 ID:527487
  • 叠片式流体换热单元结构设计方案
  • 叠片式流体换热单元结构设计方案
  • 叠片式流体换热单元结构设计方案
  • 叠片式流体换热单元结构设计方案
  • 叠片式流体换热单元结构设计方案
  • 叠片式流体换热单元结构设计方案

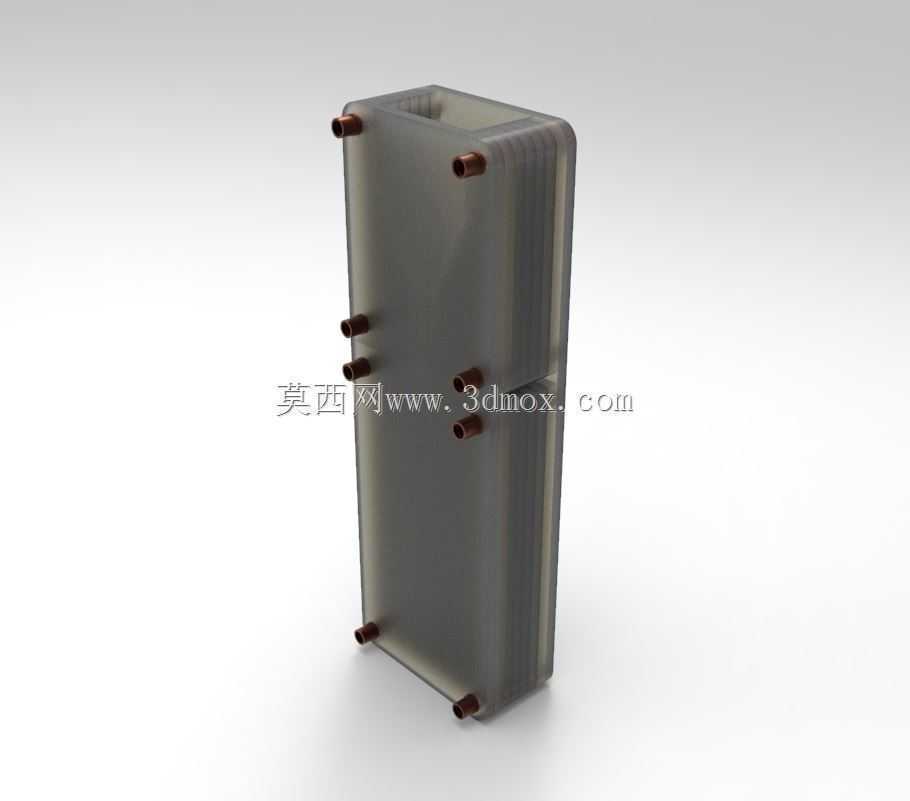

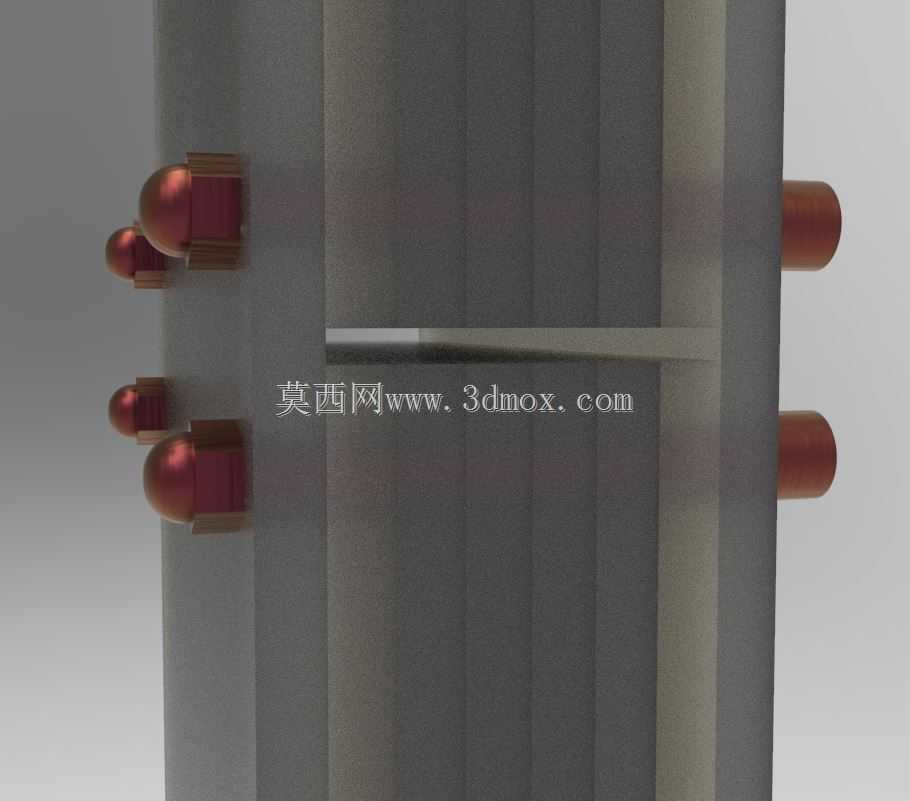

  在中小型液冷温控、小型化工介质换热、电子设备散热回路的实际项目里,这类叠片式换热单元的应用场景非常集中,相比传统管壳式换热器,它的单位体积换热面积更大,安装占用的空间更小,很适合布置在设备内部预留的狭长安装腔体内。从结构设计逻辑来看,整个单元采用多层换热片叠压的结构形式,相邻片体之间形成供两种不同温度介质流通的独立流道,两种介质在相邻流道内逆向流动,通过金属片体完成热量传递,避免介质直接接触发生串流。外露的铜质接头是介质进出的接口,接头与叠片主体的连接位置做了翻边压合密封,不需要额外加装密封垫圈就能耐受常规工况下的介质压力,接头的外径尺寸匹配常规的快插管路规格,现场安装时不需要做额外的接头转接,直接对接对应管径的输送管路即可。

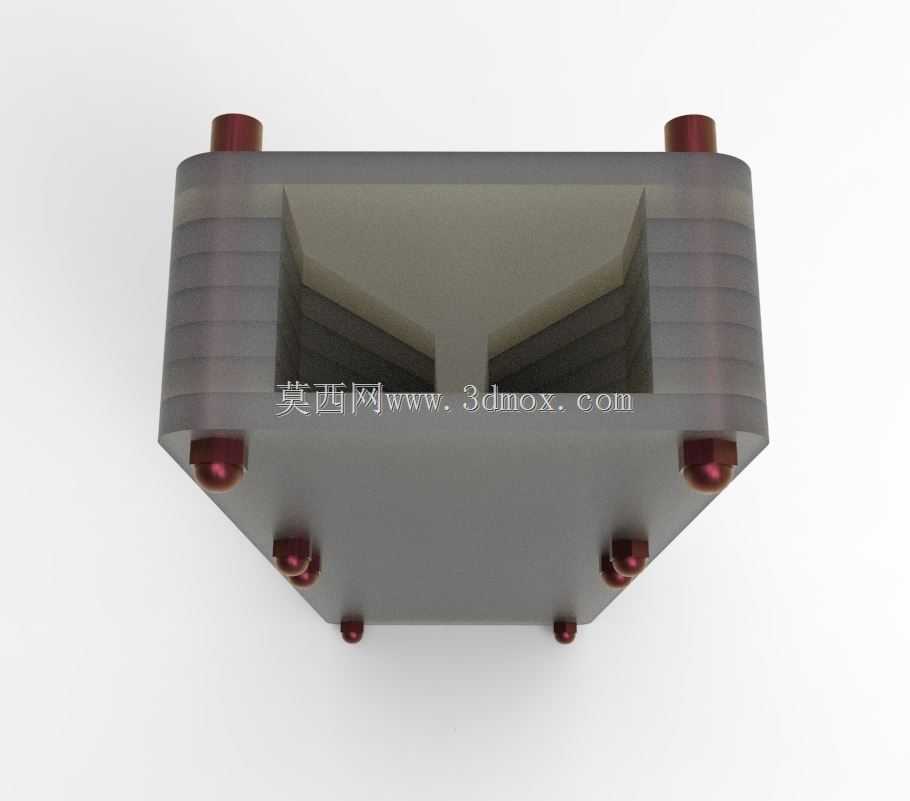

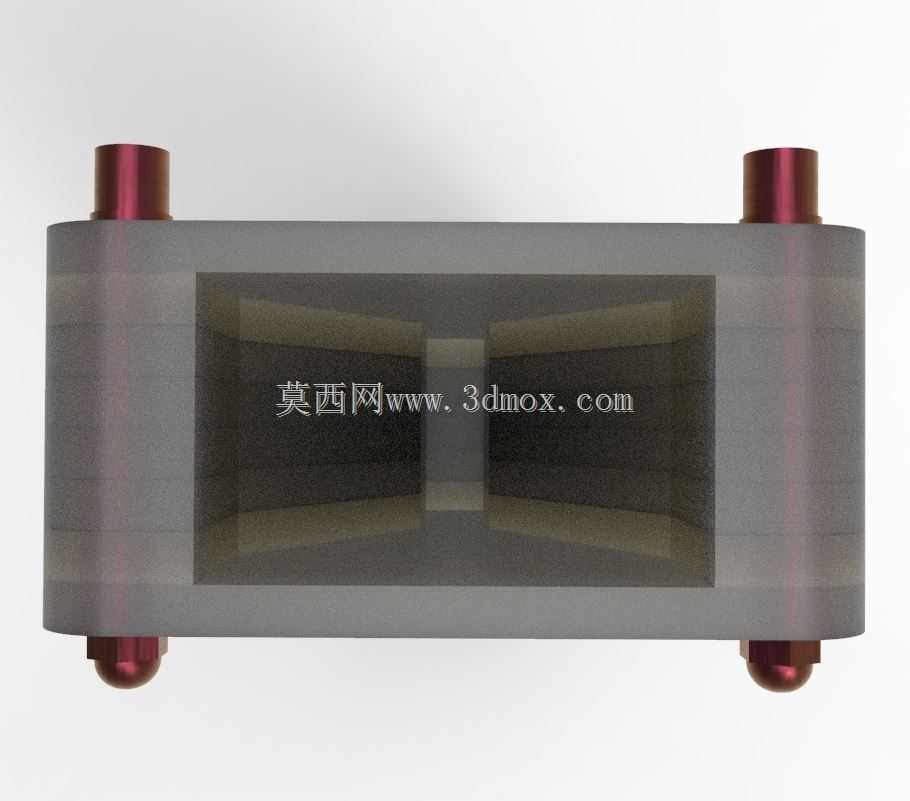

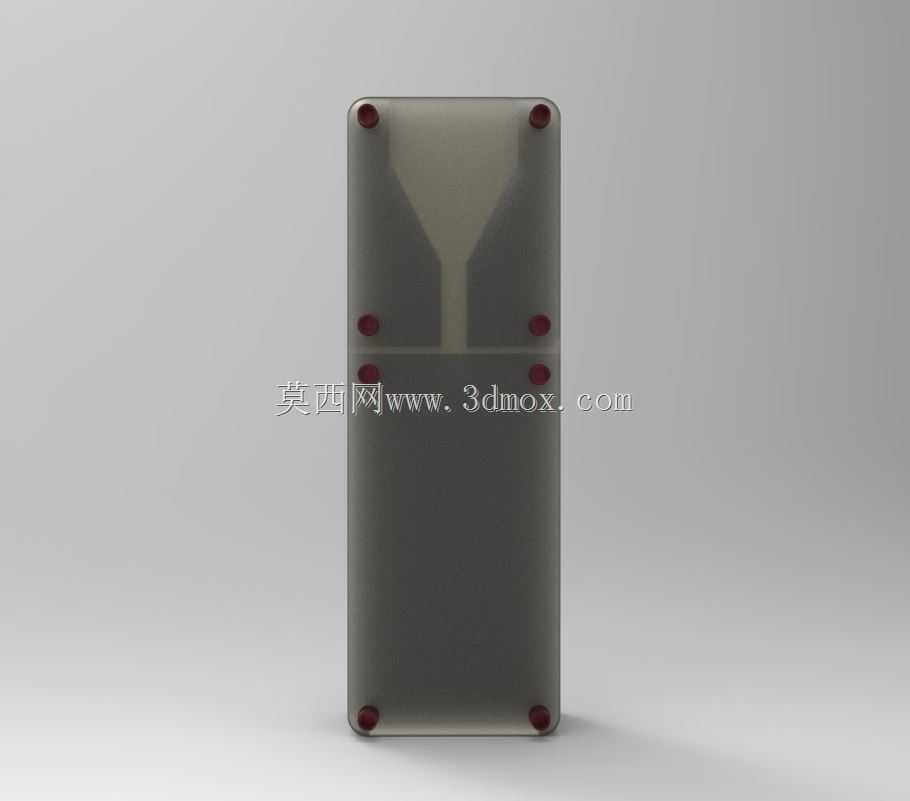

  整体外形为规整的长方体结构,边角做了小圆弧过渡,避免叠片边缘的锐边在安装过程中划伤操作人员或者相邻的管线,六个安装固定点分布在主体的四个角位以及侧边的对应位置,固定点采用内嵌铜质衬套的结构,安装锁紧时不会因为螺栓压紧力过大导致叠片层错位或者密封失效。设计过程中首先要核算的是单组流道的通流截面积,要匹配系统循环泵的额定流量,避免流道过窄导致介质流动阻力过大,增加泵组的负载功耗;其次要控制叠片的叠压公差,每一片换热片的平面度公差要控制在0.05mm以内,叠压完成后整体的平行度公差不超过0.1mm,否则相邻流道之间容易出现密封间隙,导致介质串漏。安装边界方面,这类换热单元的安装空间需要在主体尺寸基础上预留至少30mm的管路操作空间,

  尤其是接头所在的侧面,要预留足够的空间完成管路插拔和锁紧操作,底部的安装面要保证平面度不超过0.2mm,避免安装时强行锁紧导致叠片层受力不均产生形变。在实际选型适配时,要根据换热功率需求调整叠片的总数量,叠片数量越多总换热面积越大,但对应的介质流动阻力也会同步提升,需要同步匹配循环系统的压力参数;如果是用于有腐蚀性的介质工况,可以将换热片的材质更换为304或者316L不锈钢,对应的铜质接头也同步更换为同材质的不锈钢接头,保证整体的耐介质腐蚀性能。流道的结构形式采用的是直流道加微凸点扰流的设计,介质在流道内流动时会被凸点不断扰动,破坏层流边界层,提升整体的换热效率,同时凸点也能起到支撑相邻片体的作用,

  避免介质压力过高导致片体向外鼓胀变形,缩小流道截面积甚至出现片体开裂的问题。侧边的叠压边采用整体压合封边的工艺,不需要额外涂覆密封胶,后期维护时如果出现个别片体损坏,可以通过拆解封边更换对应片体后重新压合,不需要整体更换整个换热单元,降低后期的维护成本。在设备整体布局时,这类换热单元尽量垂直安装,让介质的流动方向与重力方向保持一致,减少流道内的气泡积存,避免气阻影响介质循环效率;如果必须水平安装,要在系统的最高位置加装自动排气阀,定期排出循环回路内积存的空气。
