多层盘管式紧凑型换热部件结构设计

　　在小型温控系统、紧凑型液冷散热单元、小型化工流体预热回路这类对安装空间有严格限制的换热场景里，常规管壳式换热器的体积冗余问题往往会成为整机布局的核心阻碍，这类场景下盘管式换热结构的应用占比正在逐年提升，本次呈现的多层盘绕换热部件，正是针对这类窄空间换热需求完成的结构设计。从实际工况适配角度看，这类盘管结构优先适配低压流体间的热量传递场景，管程可走需要控温的目标流体，壳程可走冷却或加热介质，依靠多层盘绕形成的长流道延长流体在换热区域内的停留时间，相比单圈直管换热结构，同等投影面积下的换热流道长度可提升4倍以上，能在有限安装空间内拉满有效换热面积。设计过程中首先要考虑的是盘管的弯曲半径控制，

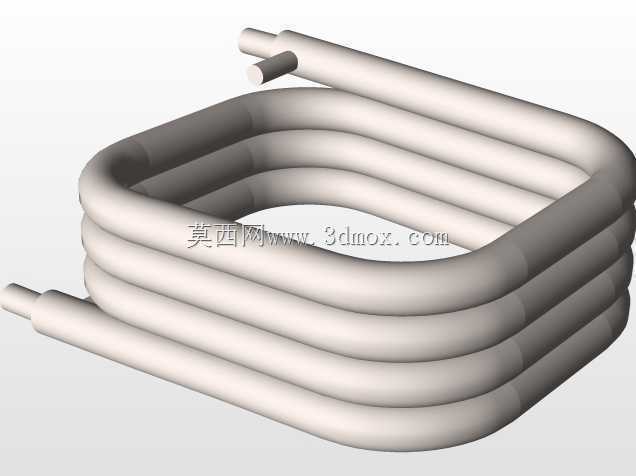

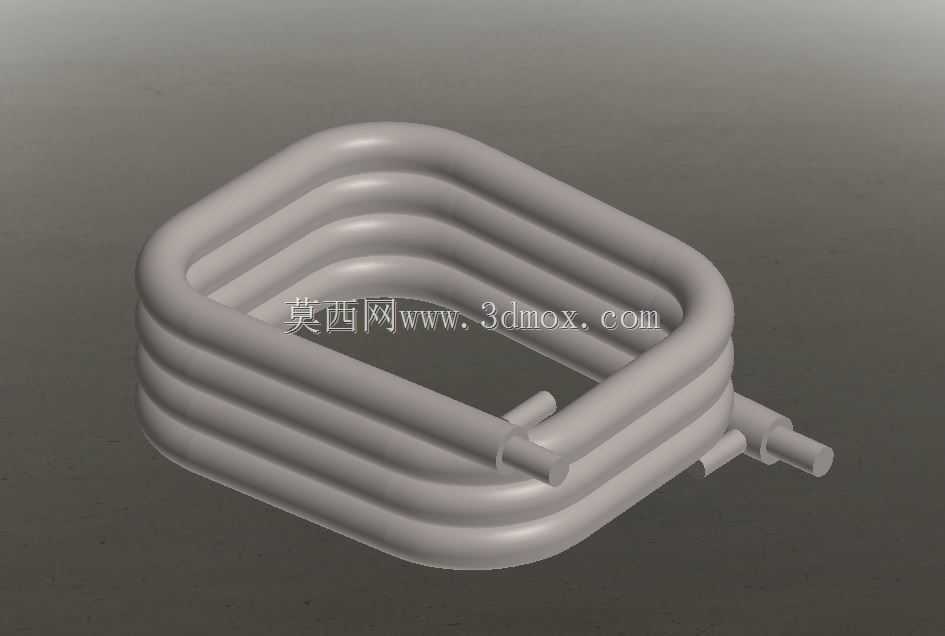

　　每一圈盘管的弯曲半径都要匹配管材的最小弯曲半径要求，避免弯管过程中出现管壁减薄过限、管腔截面变形压瘪的问题，图中结构采用等间距层叠盘绕的布局，相邻两层盘管之间预留了均匀的介质流通间隙，这个间隙尺寸需要匹配壳程介质的流速要求，间隙过大会导致壳程介质走短路，无法和管壁充分接触换热，间隙过小则会大幅提升壳程的流阻，增加配套循环泵的扬程损耗。从安装边界来看，该结构整体为近似方形的盘绕形态，相比圆形盘管更适配方形安装腔体的空间利用，两个进出管接口从盘绕主体的同侧引出，接口的伸出长度和朝向都做了统一规划，方便现场安装时和外部管路快速对接，不需要额外增加转接弯头来调整管路走向，能减少管路连接点的泄漏风险。结构设计时还考虑了盘管的固定问题，

　　多层盘绕的管材在长期受流体温度交变影响时，会产生一定的热胀冷缩位移，层与层之间的预留间隙除了走介质，也给管材的热变形预留了足够的伸缩空间，避免管材因热应力集中出现开裂泄漏的问题。在流体流道设计上，盘管的整体走向没有出现急弯或者死区，管内流体可以顺着盘绕方向平缓流动，不会出现局部流道滞流导致的换热效率下降、杂质沉积堵管的问题，对于洁净度一般的循环流体也有不错的适配性。这类盘管结构没有额外的壳体、折流板等附属部件，整体重量更轻，在小型移动温控设备、便携式冷却单元这类对整机重量有要求的场景里，相比传统换热结构有明显的应用优势，生产加工时只需要按照盘绕轨迹完成管材的弯制定型，再做好接口的焊接处理即可，加工工序更短，

　　批量生产的成本控制难度更低。实际选型匹配时，可根据目标换热量的需求调整盘管的盘绕层数、管材管径以及整体外形尺寸，在安装空间允许的范围内调整有效换热长度，不需要大幅改动接口位置和整体安装固定方式，能适配不同功率等级的换热系统改造需求，对于设备迭代时的换热部件升级来说，不需要重新设计安装腔体，就能实现换热量的灵活调整。
