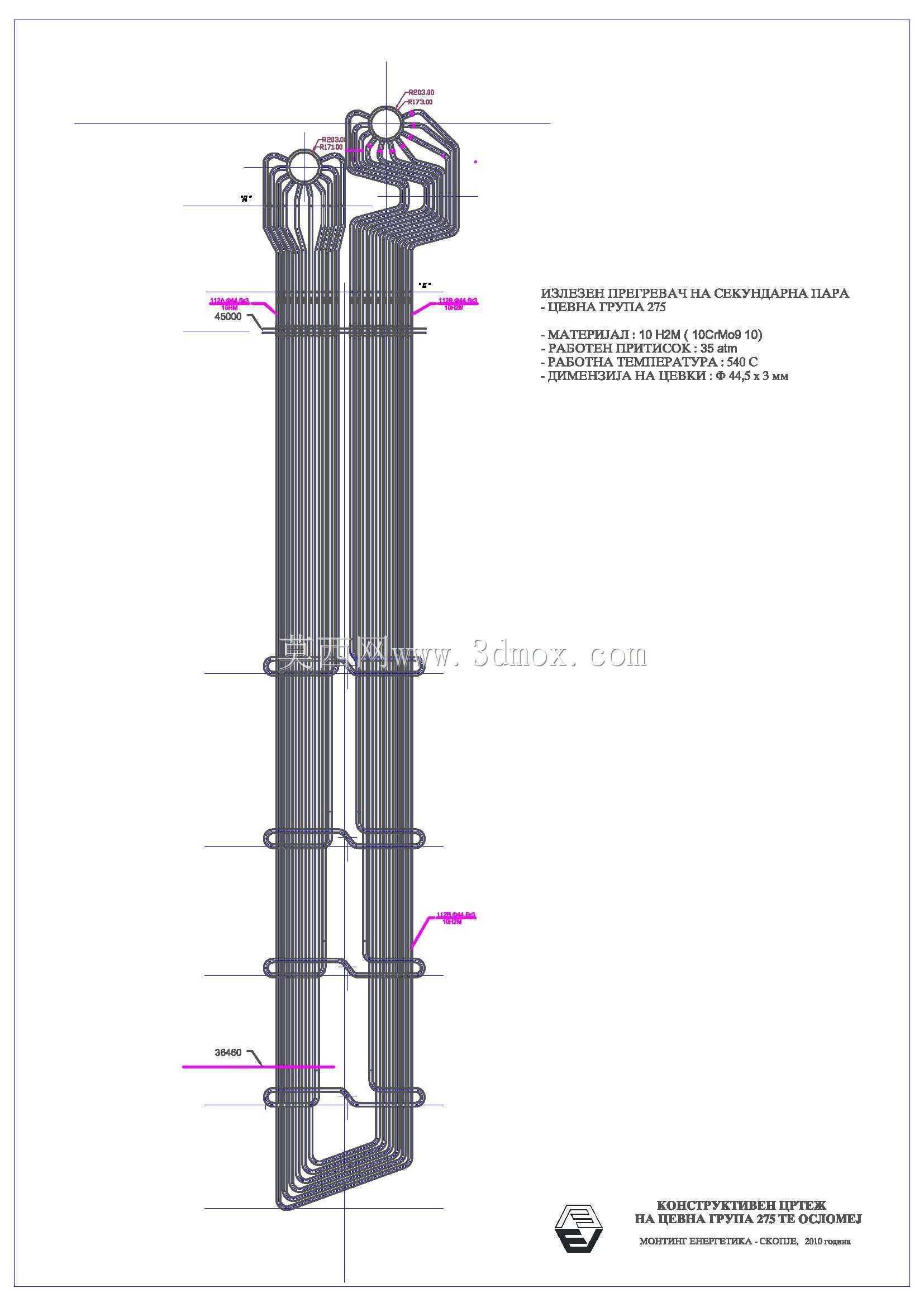

OB-350锅炉二次蒸汽出口再热器结构

　　在电站锅炉与工业大容量锅炉的热力循环系统中，二次蒸汽出口再热器是决定机组循环热效率、控制蒸汽参数稳定性的核心承压换热部件，这套结构针对OB-350容量等级锅炉的运行工况设计，适配与RAFAKO技术体系匹配的锅炉炉膛出口烟温区间，承担着将汽轮机高压缸排汽再次加热至额定参数、送入中压缸继续做功的关键职能，直接影响整套机组的发电煤耗与运行安全性。

　　从实际应用场景来看，该再热器布置在锅炉水平烟道与尾部竖井的衔接区域，所处位置烟温处于500-700℃区间，管内介质为高压缸做完功后返回的低温二次蒸汽，压力等级匹配350MW级机组的再热系统参数，既要承受高温烟气的横向冲刷与辐射换热，又要承受管内蒸汽的高压脉动载荷，同时还要适应锅炉启停过程中的热胀冷缩位移，因此结构设计上采用了多流程立式蛇形管束布局，通过管排的有序排列最大化换热面积的同时，控制烟气流经管束的阻力在设计允许范围内，避免引风机出力过载。

　　设计思路上，整套结构优先考虑了热膨胀补偿需求，顶部的集箱连接段采用了弯管成型的柔性结构，没有设置刚性约束支架，允许管束在受热时沿垂直方向与水平方向产生可控位移，避免管壁因热应力产生疲劳裂纹；管束的固定采用了外置式定位管夹，管夹材质选用耐高温合金钢，与换热管之间预留了膨胀间隙，既防止运行过程中管排晃动产生磨损，又不会限制单根换热管的自由伸缩。管屏的入口段与出口段做了变径处理，匹配集箱的接口尺寸，减少蒸汽进入管束时的局部阻力损失，同时在烟气流速较高的管束迎风面，设计了防磨盖板结构，覆盖前3排换热管的迎风侧，降低飞灰颗粒对管壁的冲刷磨损速率，延长部件的检修周期。

　　外形尺寸与安装边界方面，整套再热器管屏采用模块化设计，单组管屏的宽度适配锅炉烟道的横向节距，安装时可通过顶部的集箱吊耳直接悬挂在锅炉顶部的承重梁上，不需要额外设置底部支撑结构，适配悬吊式锅炉的整体受力体系；管束的纵向节距与横向节距经过烟气流场模拟优化，既保证烟气流经管束时的换热系数达到设计值，又避免出现烟气走廊导致局部烟速过高引发局部磨损。管排之间的间距均匀，预留了检修时的吹灰器操作空间，可兼容常规的蒸汽吹灰器与声波吹灰器布置，运行过程中可定期清除管束表面积灰，避免积灰导致换热效率下降、管壁温度超温。

　　从功能特性来看，该再热器的管束采用多回程流程设计，蒸汽在管内经过多次折返流动，保证蒸汽在管内的流速处于合理区间，既可以通过足够的流速带走管壁的热量，避免管壁超温，又不会因为流速过高导致管内阻力过大，影响汽轮机的运行效率。顶部的集箱采用环形汇流结构，保证每根换热管内的蒸汽流量分配均匀，避免出现个别管子流量过低导致的管壁超温爆管问题；进出口集箱的接口位置与锅炉侧的蒸汽管道接口完全匹配，现场安装时可直接对接焊接，不需要额外配置过渡管段，减少现场安装的焊接工作量与安装误差。

　　在实际运行适配性上，这套结构充分考虑了锅炉变负荷运行的工况，当机组在50%-100%负荷区间波动时，管束的热变形量处于设计补偿范围内，不会出现结构失稳问题；同时管壁的材质选用适配对应烟温区间的耐热钢材质，不同温度区段的管束采用不同材质的管材，在保证结构强度的前提下控制制造成本，避免材质冗余带来的成本浪费。管束的弯头部分采用热压成型工艺，弯头处的壁厚做了加厚处理，承受飞灰磨损的能力更强，因为弯头区域是飞灰冲刷最严重的位置，也是再热器爆管的高发区域，加厚设计可有效降低该区域的失效概率。

　　整套结构的三维建模过程中，所有的管段曲率、集箱开孔位置、定位管夹的安装位置都完全按照实际生产尺寸构建，可直接用于生产下料的尺寸参考，也可用于锅炉整体的热力系统装配校核，检查与周边水冷壁、过热器、省煤器等部件的安装间隙，避免现场安装时出现部件干涉问题；同时模型也可用于运行过程中的流场模拟、温度场模拟的几何基础，帮助技术人员优化运行参数，预判可能出现的超温、磨损风险点，为设备的运维检修提供直观的结构参考。
