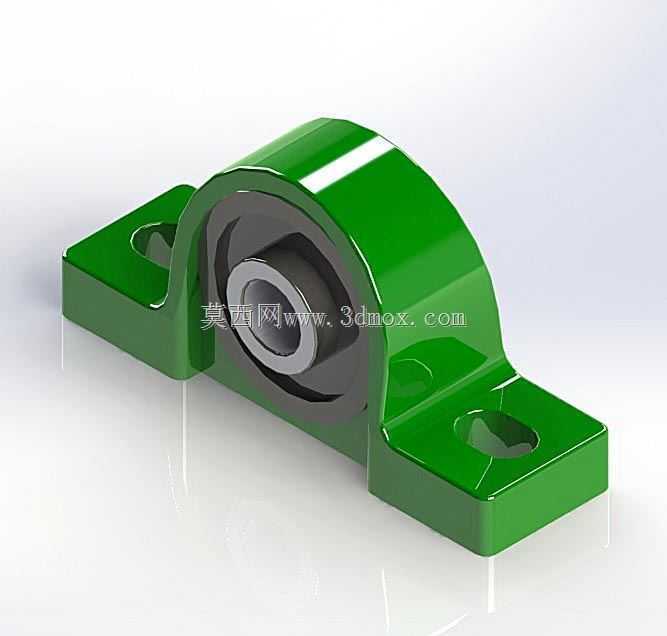

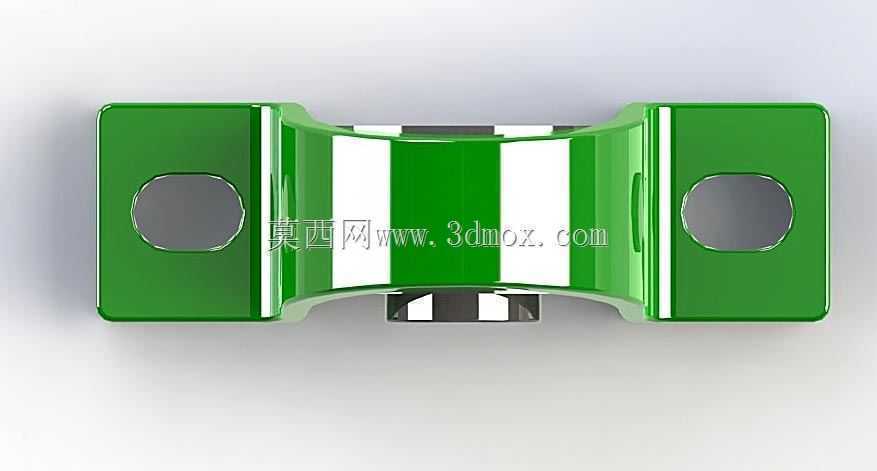

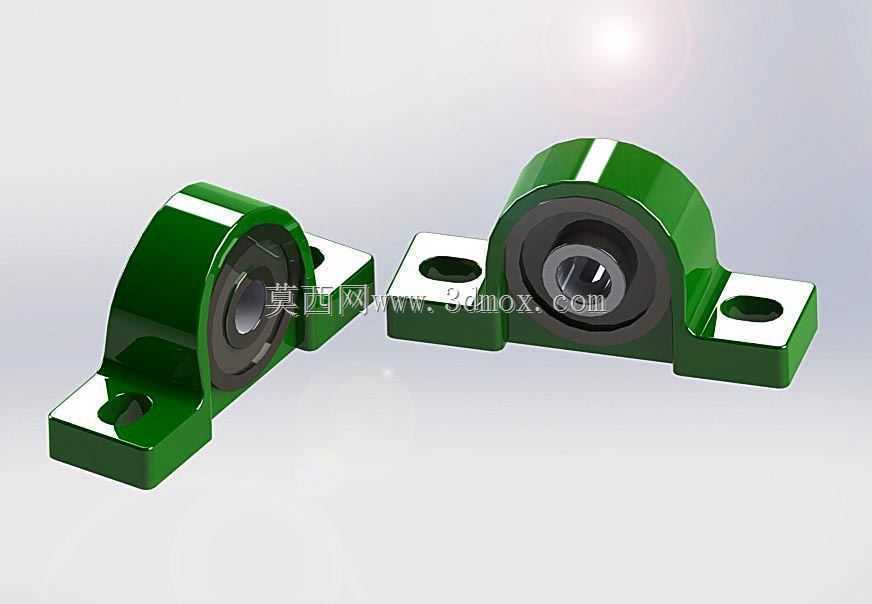

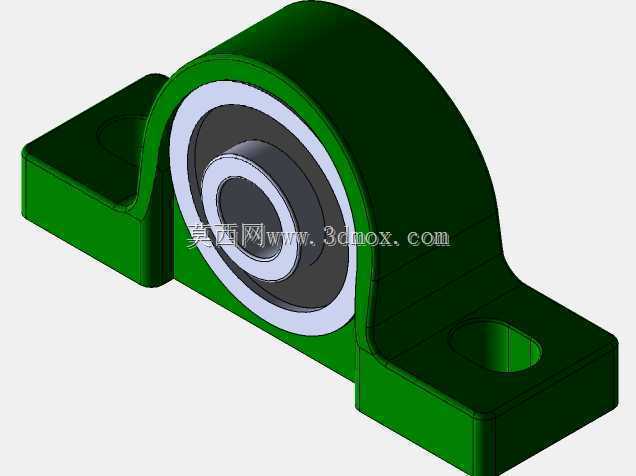

  日常做输送线、小型传动设备改型的时候,这类带立式座的外球面轴承是选型表里出现频率极高的部件,很多刚入行的结构工程师容易把它和普通剖分式轴承座混为一谈,实际上两者的适用场景、安装逻辑、公差匹配逻辑完全不同。先从实际安装边界说,这类轴承的安装底座是一体铸造成型的立式结构,两个安装脚的螺栓孔是长圆形设计,不是严格的圆孔,这点在建模的时候很容易被忽略,实际现场安装的时候,长圆孔能给轴系的同轴度调整留出足够的窜量,尤其是长距离多支点输送线,机架焊接后的形位公差很难做到机加工件的精度,靠这两个长孔就能在安装时微调轴承位置,补偿机架的焊接变形,不用反复扩孔修配。轴承部分采用的是外球面结构,和轴承座的内球面是间隙配合,

  安装的时候可以通过偏转轴承内圈的角度,补偿轴的挠曲变形或者安装时的角度偏差,这点在轻载、长轴传动的场景里优势特别明显,比如农业机械的输送辊、包装线的导辊、小型风机的传动轴,这类场景的轴加工精度往往不高,运行时也容易出现轻微的挠曲,普通刚性轴承在这种工况下很容易出现内圈偏磨、保持架碎裂的问题,而这类带座外球面轴承能自适应一定范围的角度偏差,大幅降低轴系的加工精度要求,也能减少运行时的附加载荷。从设计思路上拆解这个组件,铸钢或者铸铁的轴承座承担径向载荷的承载作用,座体的加强筋从安装脚一直延伸到轴承包容面的外侧,不是等壁厚的结构,建模的时候如果做成等壁厚,实际铸造的时候很容易出现缩孔缺陷,承载能力也会打折扣,

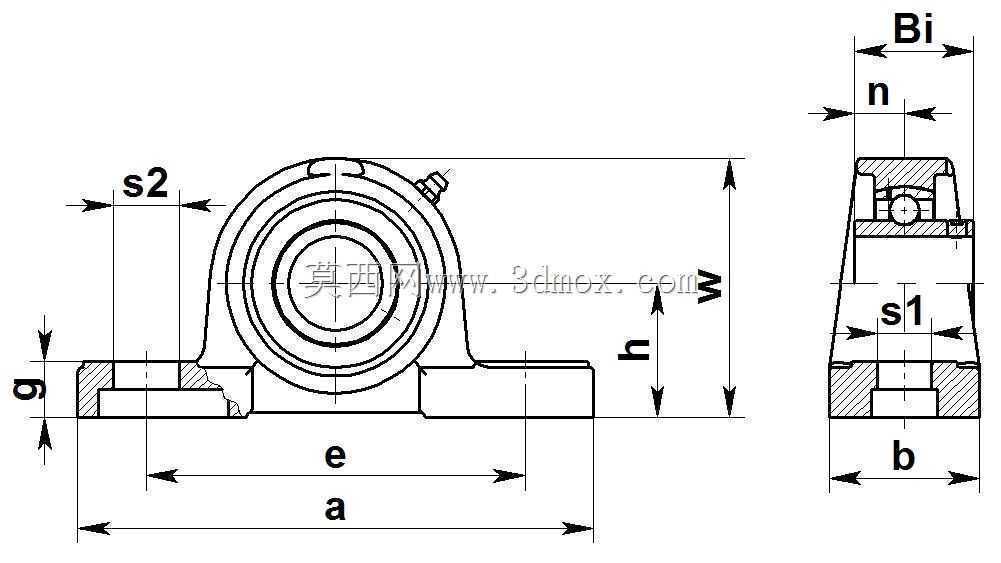

  加强筋的位置刚好对应轴承径向受力的方向,也就是轴传递载荷的垂直方向,能在不增加整体壁厚的前提下提升座体的刚性,避免安装锁紧后出现座体变形抱轴的问题。轴承的内圈是带顶丝的锁紧结构,不用做轴肩、不用锁紧螺母,只要把内圈套在光轴上,拧紧两个顶丝就能完成轴向固定,对于现场维护来说非常方便,不用拆解整个传动链就能更换轴承,很多食品输送线、纺织设备的导辊更换轴承,不用把整根轴拆下来,只要松开顶丝、拆了轴承座的安装螺栓就能把旧轴承撬下来换新的,维护效率比传统轴承高很多。外形尺寸方面,这类轴承的中心高是核心安装参数,也就是轴承内孔中心到安装底座底面的垂直距离,选型的时候必须和轴系的设计中心高匹配,两个安装孔的中心距、安装孔的宽度长度,

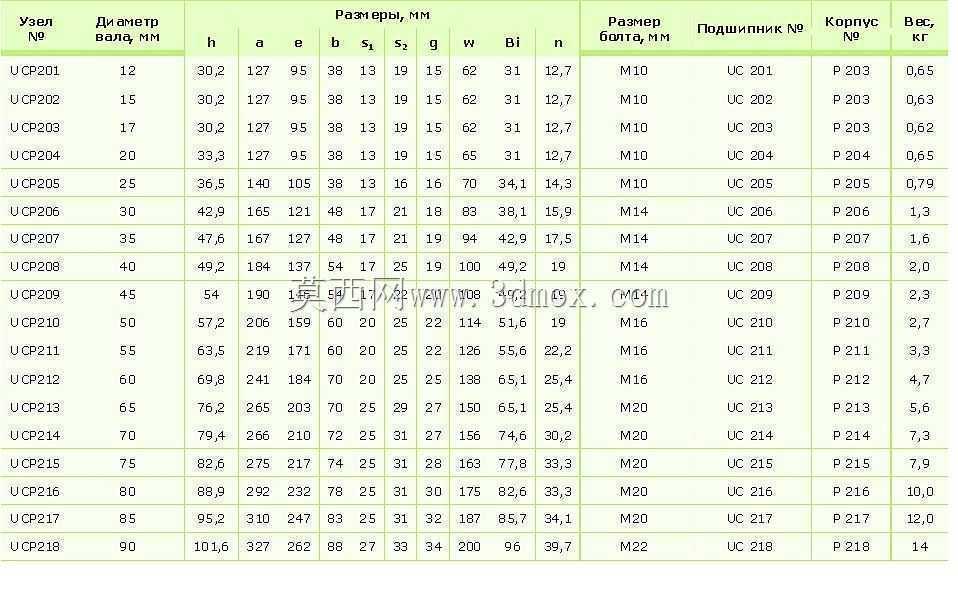

  还有轴承座的总宽度、总高度,都要和周边的机架结构留出足够的安全间隙,尤其是轴承外圈的注油嘴位置,建模的时候一定要留出注油空间,很多新手建模的时候只放轴承和座体,忘了注油嘴的突出尺寸,最后安装完发现注油枪塞不进去,后期维护没法补脂,轴承很快就会因为缺脂失效。实际应用里,这类轴承组件的适用转速不高,一般在每分钟几千转以内,承载以径向载荷为主,能承受少量的轴向载荷,不适合重载冲击的工况,比如破碎机、重型减速机的输入输出轴就不会用这类结构,但是在轻工机械、输送设备、农业机械、小型风机这类场景里,它的综合成本、安装效率、维护便利性都远高于传统的深沟球轴承加分体轴承座的组合。建模的时候要注意,轴承外球面和座体内球面的配合是间隙配合,不能做成过盈,不然就失去了调心的作用,内圈的顶丝孔位置要和轴的顶丝窝对应,实际装配的时候顶丝要顶在轴的预制窝点上,不然运行的时候容易出现内圈和轴打滑跑圈的问题,安装脚的底面要做平整,不能有拔模斜度,不然锁紧螺栓的时候座体受力不均,容易出现断裂。另外,这类轴承的密封结构是自带的双面密封,能阻挡一定的粉尘和溅水,在粉尘不大的普通工况下不用额外加装密封盖,但是如果是粉尘特别大的工况,比如粮食加工、建材输送的场景,还要额外加装防尘盖,不然粉尘很容易进入轴承滚道,加速磨损。
