带排烟输送结构的MIGMAG焊接工作站

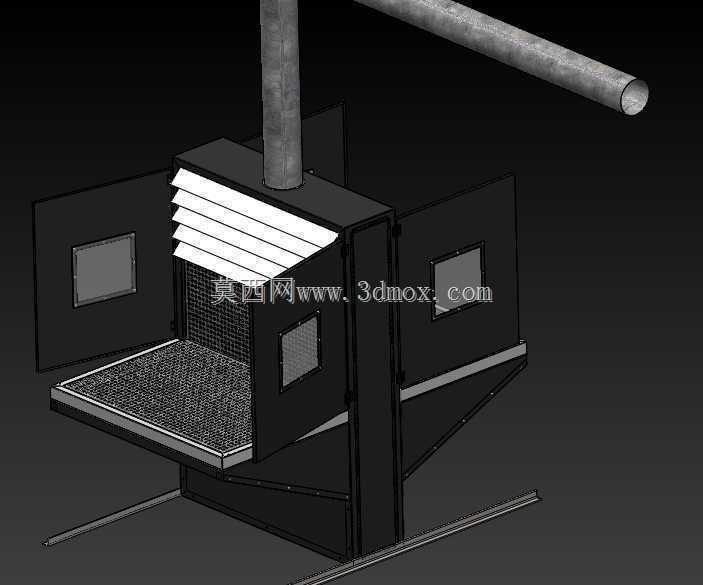

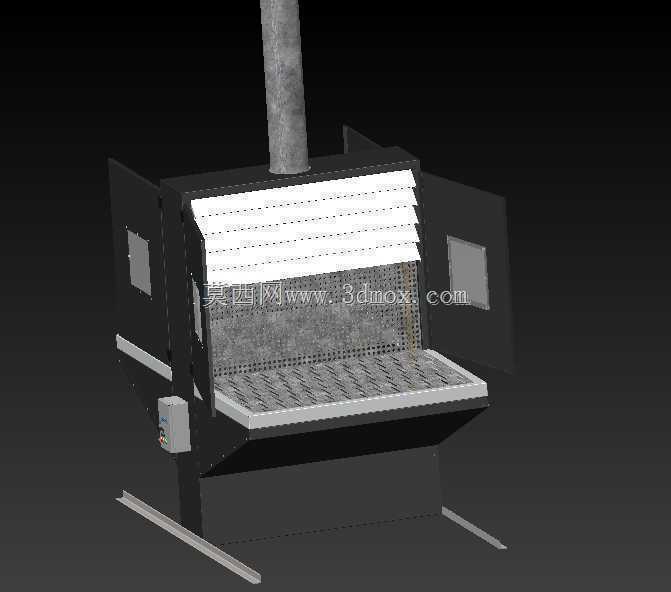

　　在金属结构件批量加工的车间场景里，焊接工序的烟尘扩散、工件周转效率一直是一线生产需要平衡的核心问题，这套焊接作业单元的设计，正是围绕MIG、MAG气体保护焊的实际作业需求展开，把焊接操作空间、烟尘捕集结构、工件输送机构整合为一体式单元，省去了现场零散搭建排烟管道、临时配置工件周转架的繁琐工序。从结构布局来看，设备主体采用封闭式侧开操作舱设计，操作面设置带观察窗的开合舱门，观察窗选用深色防弧光材质，既可以阻挡焊接弧光对周边作业区域的干扰，也能避免焊接飞溅散落到工位外部，舱内底部铺设网格格栅承托平台，焊接过程中产生的焊渣、飞溅碎屑可以直接透过格栅落入下方的集渣槽，日常清理时只需要抽出集渣槽即可完成废渣清运，不需要频繁清理作业台面。

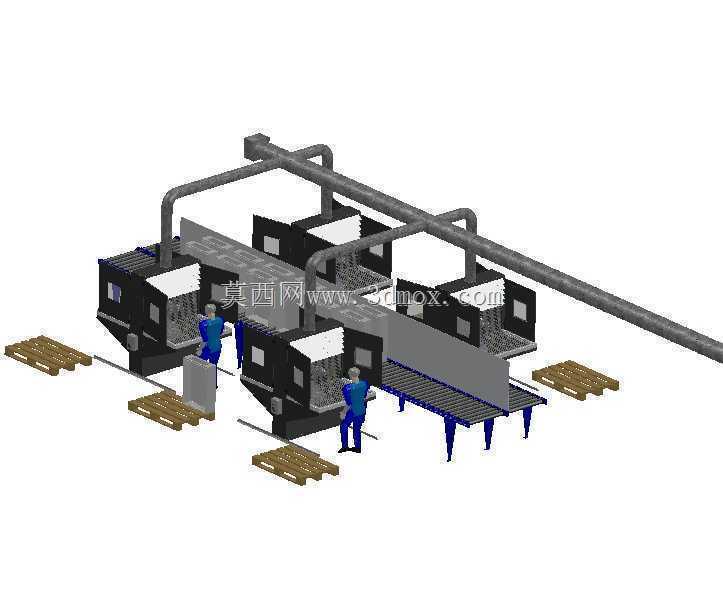

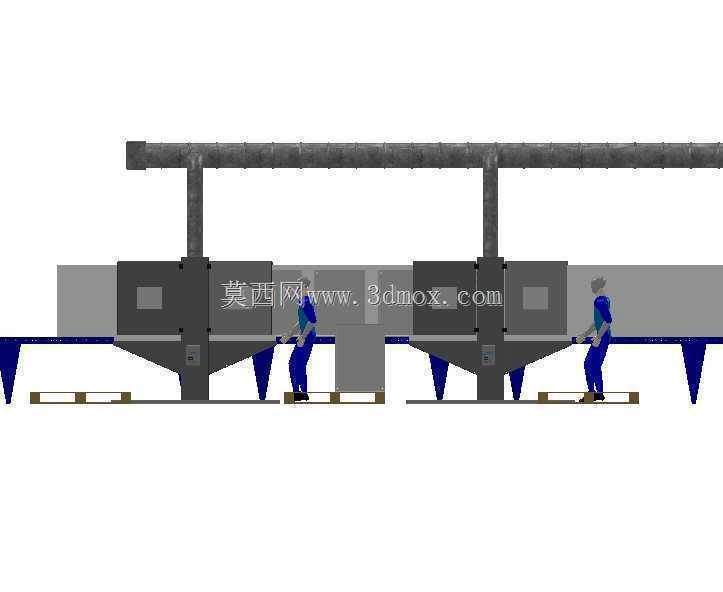

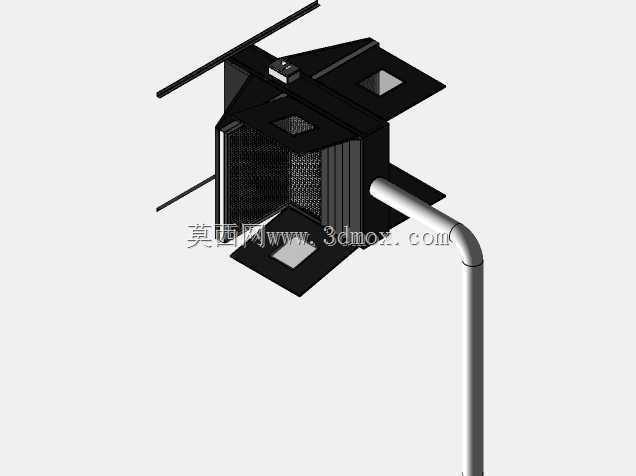

　　顶部的排烟管道直接对接舱体顶部的导流排风结构，舱内顶部设置多段倾斜导风板，能够在舱内形成稳定的定向气流，把焊接过程中产生的烟尘完全导向排风口，不会出现烟尘在舱内紊流、从操作门缝隙溢出的问题，排风接口采用标准圆管设计，可以直接对接车间现有集中除尘系统，也可以配套独立的滤筒除尘主机使用，安装时只需要匹配对应管径的风管即可完成对接，不需要额外做变径改装。舱体侧面延伸出的输送平台采用辊道式结构，和舱内的格栅承托面保持齐平高度，待焊接的工件可以通过辊道直接推送至舱内作业位置，焊接完成后也可以顺着辊道直接流转到下一道打磨、质检工序，不需要工人反复搬抬工件，对于批量加工的中小型结构件来说，能够大幅减少工序间的工件搬运耗时。

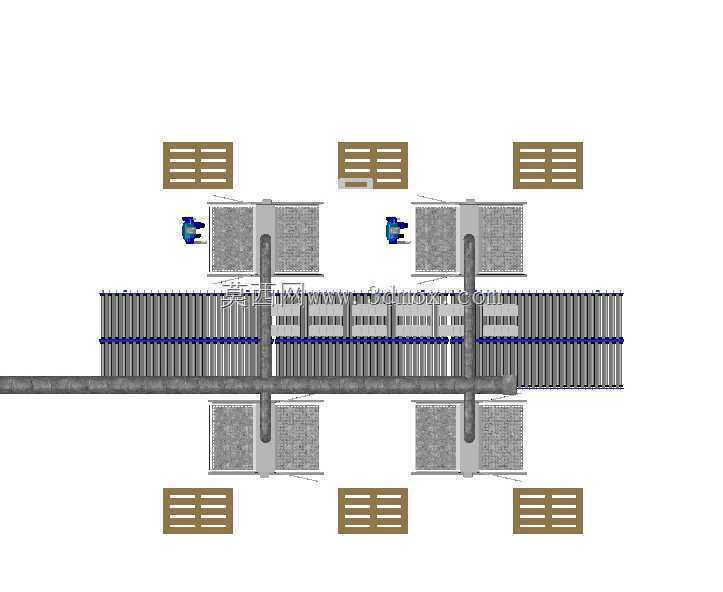

　　设计阶段充分考虑了不同操作习惯的适配性，操作舱的双侧都设置了可开合的舱门，既可以满足单人正面操作的需求，也可以配合长尺寸工件的贯穿式焊接需求，当工件长度超过舱体内部纵深时，可以同时打开两侧舱门，让工件从舱体两侧穿出，配合顶部的排烟结构依然可以保证烟尘捕集效果，不会因为工件伸出舱外就出现烟尘扩散的问题。舱体框架采用标准型材拼焊结构，外部蒙皮采用冷轧钢板折弯成型，所有拼接位置都做了密封处理，避免烟尘从板材缝隙泄漏，底部设置可调式支撑脚，可以根据车间地面的实际平整度调整设备水平度，保证输送辊道的平面度偏差在允许范围内，避免工件推送时出现卡滞。从安装边界来看，设备整体占地尺寸适配常规车间的标准工位间距，

　　顶部排烟管的中心高度匹配常规车间除尘支管的安装高度，不需要额外抬高或降低风管布局，侧面输送平台的延伸长度可以根据现场的工序布局需求做适配调整，辊道的承载能力按照常规中小型焊接工件的重量设计，能够满足大部分五金构件、小型机架类零件的焊接作业需求。舱内的操作空间预留了焊枪走线、供气管道排布的专用走线槽，焊接电缆、保护气软管可以顺着走线槽规整排布，不会在作业面上散乱堆放，避免工件周转时剐蹭管线造成磨损。实际使用过程中，工人只需要把待焊工件放置在侧面输送辊道上，推送至舱内定位位置后关闭操作舱门，即可启动焊接作业，焊接过程中产生的烟尘全程在舱内被排风系统抽走，作业位的烟尘浓度能够满足职业卫生的相关要求，焊接完成后打开舱门把工件顺着辊道推送至下一工序即可，整个作业流程不需要额外挪动排烟罩、整理工件托架，作业连贯性相比零散布置的焊接工位有明显提升。针对焊接作业的高温特性，舱内靠近焊接区域的蒙皮内侧都做了隔热防护处理，避免长时间焊接作业导致舱体外壁温度过高，触碰造成烫伤，观察窗的防弧光板材也做了耐高温处理，能够承受长期焊接弧光照射和飞溅烘烤，不会出现短期内老化透光度下降的问题。设备底部的集渣槽采用抽拉式结构，槽内可以铺设阻燃垫，清理焊渣时只需要抽出集渣槽倒掉废渣、更换阻燃垫即可，维护操作非常简便，不需要拆解设备主体结构。
