BossCH-1吉他合唱单块效果器踏板结构

　　本次拆解建模的对象为电声领域常用的单块合唱效果器踏板，这类设备是电吉他、电贝斯演奏场景中不可或缺的周边音色处理单元，广泛应用于现场舞台演出、录音室音频录制、个人练习音色调试等场景，承担着为干声信号添加合唱调制效果、拓宽声场维度、丰富音色层次的核心作用。从实际使用场景出发，这类单块效果器通常会与其他过载、失真、延迟、混响等不同功能的单块效果器通过6.35mm音频线串联，固定在效果器板上组合使用，因此其外形尺寸、接口位置、踩踏区域的设计都需要适配多设备堆叠排布的安装边界，避免出现接口干涉、踩踏误触相邻设备的问题。

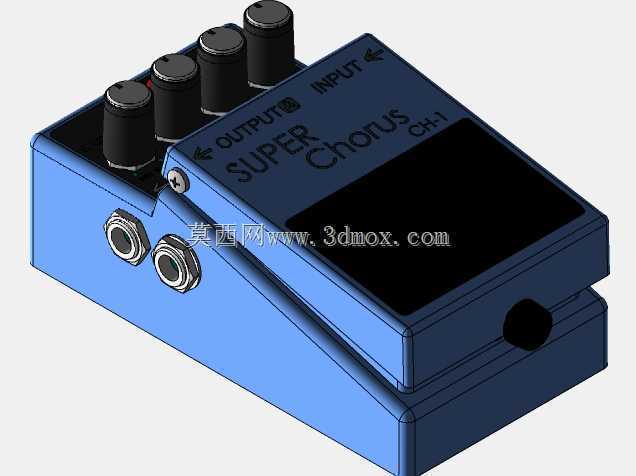

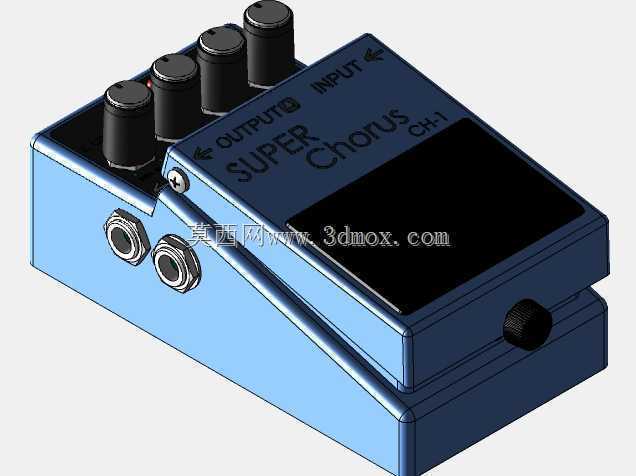

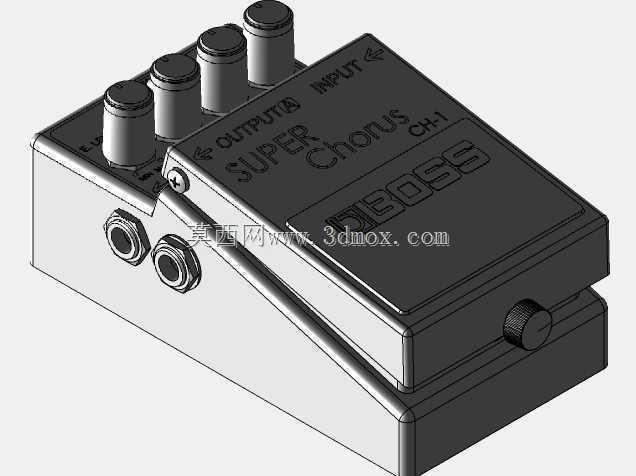

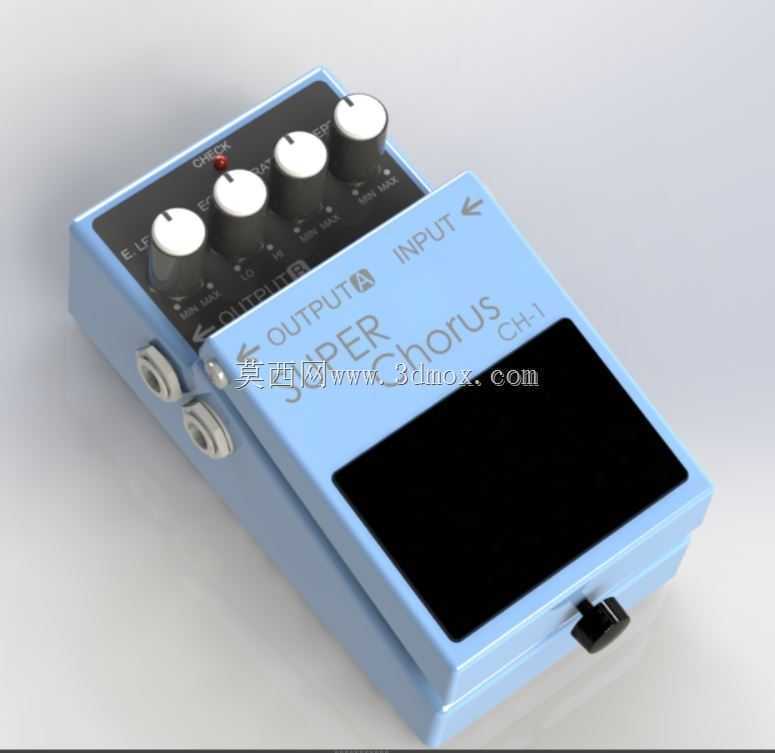

　　从功能特性来看，这款合唱效果器的核心功能是通过内部电路对输入的音频信号进行延迟调制，产生多声部叠加的合唱质感，面板上设置的三个调节旋钮分别对应效果深度、调制速率、效果电平三个核心参数，可根据演奏需求调整合唱效果的浓淡、晃动速度以及干湿信号比例，顶部的红色指示灯用于反馈效果器的工作状态，踩下踏板即可切换效果旁路与启用状态，满足演奏过程中快速切换音色的需求。建模过程中首先还原了设备的整体外壳结构，采用上下扣合的钣金冲压外壳设计，外壳边角做了圆弧过渡处理，既避免了尖锐边角在运输、使用过程中造成磕碰损伤，也适配了演奏者脚踩操作的接触弧度，外壳表面采用哑光浅蓝色涂装，正面印刷功能标识与输入输出方向提示，方便使用者在光线复杂的舞台环境下快速识别接口位置与调节方向。

　　在结构设计层面，建模时重点还原了各部件的装配关系：顶部的三个调节旋钮采用带防滑齿纹的圆柱结构，旋钮高度控制在12mm以内，既保证手指调节时的摩擦力足够，也避免旋钮过高导致踩踏时被误碰改变参数；输入输出接口设置在设备侧面靠上位置，采用标准6.35mm大二芯音频接口，接口中心距外壳底部的高度为22mm，适配市面上绝大多数效果器板的走线空间，不会出现音频插头被效果器板顶住无法插紧的问题；底部的踩踏开关采用金属外壳的脚踏开关，开关触发行程控制在8mm左右，脚踩时的反馈力度适中，既不会因为行程过短导致误触发，也不会因为行程过长需要用过大的力气踩踏，影响演奏的流畅度；设备底部预留了电池仓空间，可容纳9V叠层电池为设备供电，同时也支持外接9V直流电源供电，两种供电方式的切换通过内部电路自动完成，无需额外设置开关。

　　从安装边界来看，这款效果器的整体长宽高尺寸控制在120mm70mm55mm的范围内，属于标准单块效果器的通用尺寸，可兼容市面上所有常规尺寸的效果器固定扎带、魔术贴安装方式，设备底部的四个角设置了橡胶防滑脚垫，脚垫高度为3mm，既可以增加设备与效果器板之间的摩擦力，避免演奏过程中设备移位，也可以垫高设备底部，减少地面或效果器板的震动传递到内部电路，降低杂音干扰的概率。建模过程中对外壳的壁厚做了精准还原，采用1.2mm厚的冷轧钢板冲压成型，外壳的拼接处采用卡扣加螺丝的双重固定方式，既保证了外壳的结构强度，能够承受演奏过程中频繁踩踏的冲击力，也方便后期拆卸维修内部电路。面板的标识区域采用丝网印刷的工艺建模还原，标识的位置距离旋钮、接口的距离都经过实际使用验证，不会出现调节旋钮时遮挡标识的问题，输入输出接口旁的箭头标识清晰标注了信号流向，避免使用者在接线时将输入输出接反，导致信号无法正常传输。

　　在细节结构处理上，建模时还原了脚踏开关周围的黑色防护胶圈，胶圈高出外壳表面2mm，既可以避免脚踩时鞋子直接刮擦外壳表面的涂装，也可以在踩踏时起到一定的缓冲作用，降低踩踏产生的碰撞噪音；顶部的指示灯采用半透明红色塑料灯罩，灯罩突出外壳表面1mm，指示灯的亮度足够在白天强光环境下清晰识别工作状态，也不会因为亮度过高在暗场演出时晃眼。侧面的电源接口设置在输入接口旁，采用标准的5.5*2.1mm直流电源接口，接口极性为内负外正，适配行业内通用的单块效果器电源，无需额外定制专用电源。整个模型的结构还原完全按照实物的装配公差进行建模，各部件之间的配合间隙控制在0.2mm以内，既保证了虚拟装配时各部件不会出现干涉，也可以直接用于外壳开模、配件替换的结构参考，对于效果器改装、定制效果器外壳的从业者来说，可直接基于该模型调整外壳尺寸、接口位置、旋钮布局，快速完成定制化设计的结构验证。
