TC品牌Rottweiler电吉他失真效果踏板结构

　　这款踏板式吉他效果器是电声演奏链路里的核心外设单元，主要落地放置于乐手脚边的效果器板上，承担失真类音色塑形的核心功能，在现场演出、录音室录音、日常练琴场景中都有极高的使用频次，乐手通过脚踩切换就能快速在干琴音色与高增益失真音色间切换，无需手动操作设备，保证演奏过程的连贯性。

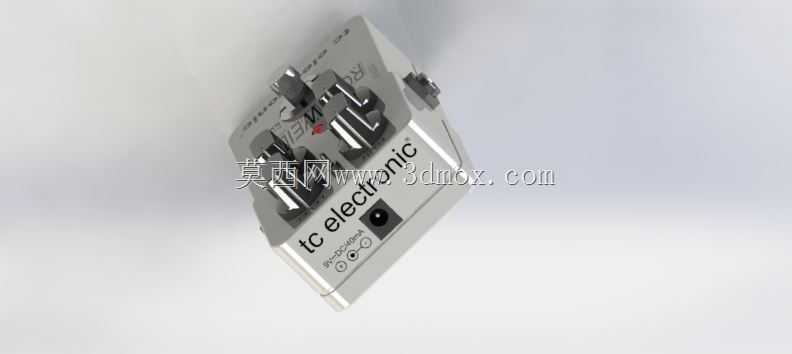

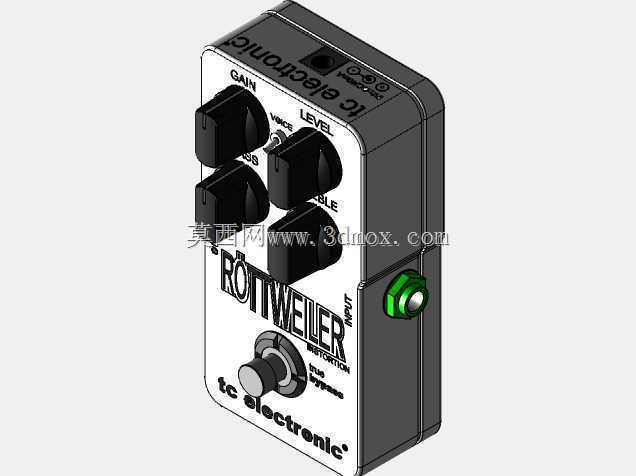

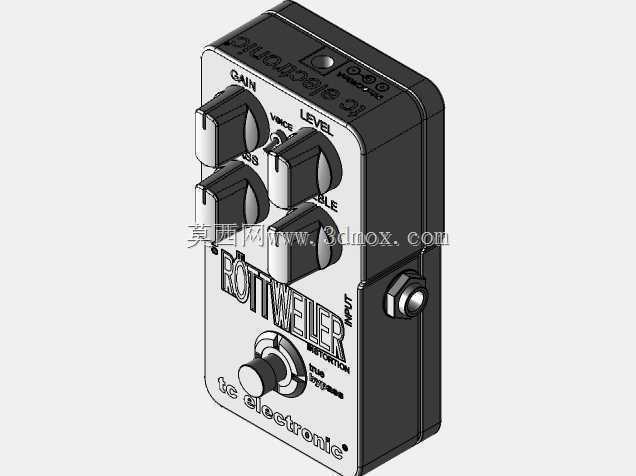

　　从结构设计思路来看，整个壳体采用冲压成型的金属薄壁结构，边角做了圆弧过渡处理，既可以降低落地磕碰时的应力集中，避免壳体变形损坏内部电路，也能减少搬运、踩踏过程中对周边设备、线缆的剐蹭。壳体正面布局了五个调节旋钮与一个脚钉开关，旋钮的排布完全贴合乐手蹲姿或俯身调节的操作逻辑，常用的增益、音色、音量旋钮放在手指最容易触碰的上半区域，脚钉开关放在下半区居中位置，脚踩时的施力点刚好落在开关的轴心位置，不会出现偏载导致的开关卡滞、寿命缩短问题。侧面预留的音频接口、电源接口位置做了内凹设计，插头插入后不会突出壳体侧面太多，在效果器板上密集排布时不会和相邻效果器产生干涉，也能避免踩踏过程中碰掉插头导致演出中断。

　　从安装边界来看，这类单块效果器的外形尺寸适配行业通用的效果器板安装孔位，底部预留的防滑橡胶垫高度统一，放置在魔术贴固定的效果器板上时，粘接面平整，不会出现翘边、固定不牢的问题，整体厚度控制在常规效果器堆叠的允许范围内，上方叠加其他效果器时不会压到正面的调节旋钮，避免参数被误碰改变。壳体表面的丝印标识做了耐磨处理，长期脚踩、手指调节摩擦也不会轻易脱落，保证乐手在光线昏暗的演出舞台上也能快速识别各个旋钮的功能。

　　内部结构的设计上，电路板通过螺丝固定在壳体内部的定位柱上，和壳体之间预留了足够的绝缘间隙，避免金属壳体导电产生电流杂音，旋钮的电位器全部采用卧式安装在电路板上，转轴穿过壳体正面的开孔，和外部的塑料旋钮紧密配合，旋钮转动的阻尼感均匀，调节时的段落反馈清晰，乐手可以快速精准地调整到需要的参数位置。脚钉开关采用金属外壳的耐用型型号，踩踏行程设计在10mm左右，脚感软硬适中，既不会因为太硬导致长时间踩踏脚腕酸痛，也不会因为太软容易被误触发。

　　在实际使用场景中，这类效果器往往会和过载、延时、混响等其他类型的效果器串联使用，所以壳体的电磁屏蔽设计也做了对应优化，金属壳体整体接地，可以有效屏蔽周边功放、电源设备带来的电磁干扰，避免输出信号中夹杂不必要的电流噪音，保证输出音色的纯净度。底部的橡胶垫除了防滑之外，还能起到一定的减震作用，踩踏脚钉时的冲击力不会直接传递到电路板上，避免长期使用后电路板上的焊点出现虚接问题，延长设备的整体使用寿命。

　　从结构建模的角度来看，这款产品的建模过程需要重点关注各个操作件的人机交互尺寸，旋钮的直径、间距要满足戴拨片套的手指也能轻松单独调节单个旋钮，不会碰到相邻旋钮导致参数误改；脚钉的突出高度要刚好适合皮鞋、运动鞋鞋底踩踏，不会过高导致勾到鞋带，也不会过低导致踩踏时脚面蹭到壳体表面。壳体的折弯圆角、壁厚参数都要符合常规钣金冲压的工艺要求，不需要特殊的开模工序就能批量生产，有效控制制造成本，同时各个接口的位置公差要控制在合理范围内，保证通用的6.35mm音频插头、9V电源插头都能顺畅插拔，不会出现插不到位或者过松容易脱落的问题。
