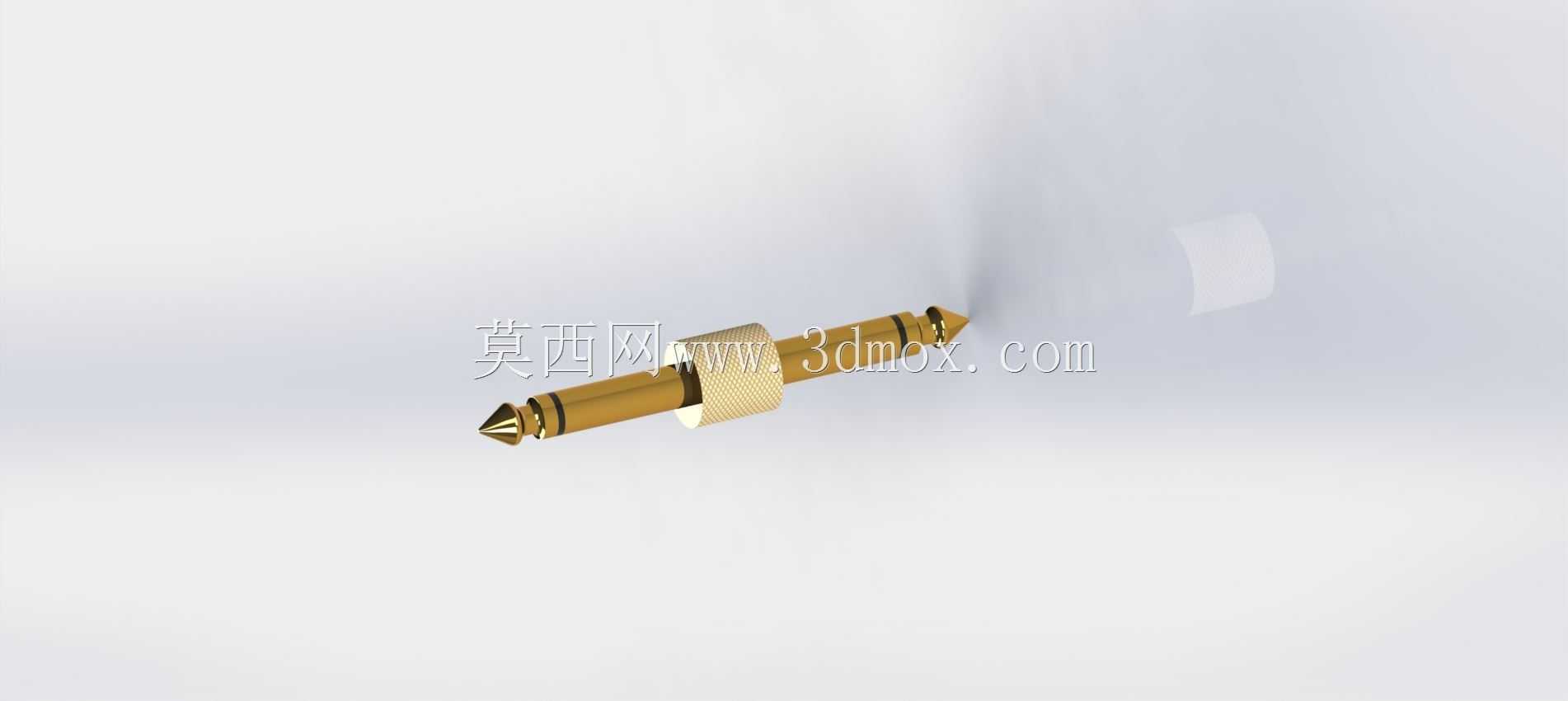

镀金三段式音频连接插头结构设计

　　日常接触到的专业音频设备、舞台演出器材、老式有线HiFi音响系统里，这类三段式音频插头是模拟音频信号传输的核心接插部件，区别于消费级民用的轻量化插头，这款结构在插拔耐久性、接触可靠性上做了针对性的结构优化，适配频繁插拔的专业使用场景。从结构设计逻辑来看，整个插头采用同轴分层的触点布局，最前端的尖状触点为左声道信号端，中间两段环形触点分别对应右声道与公共接地端，每段触点之间采用绝缘隔层做物理隔离，避免不同信号通路之间出现串扰，影响音频传输的信噪比。触点部分采用铜基镀金工艺处理，一方面降低接触电阻减少信号传输损耗，另一方面提升触点的抗氧化能力，在高湿度的演出环境、多尘的设备机房内也能长期保持稳定的接触性能，

　　不会因为氧化层堆积出现接触不良、信号断续的问题。插头尾部的滚花金属套是结构受力的关键部位，设计时特意做了网纹滚花处理，方便操作人员插拔时施力，不会因为手滑出现插拔不到位的情况，同时金属套内部做了线缆锁紧结构，当线缆受到外力拉扯时，拉力会直接作用在金属套与线缆外护套的锁紧位置，不会拉扯到内部的信号焊接点，避免焊点脱焊导致的信号故障。在安装边界尺寸上，这款插头的外径适配标准6.35mm音频接口的安装公差，插入深度符合通用音频插座的啮合尺寸要求，不需要对配套设备的接口做额外修改就能直接适配，插头整体长度控制在常规接插空间范围内，不会出现设备面板上相邻接口互相干涉的情况，哪怕是密集排布的音频跳线盘上，也能顺利插拔操作。实际应用场景里，

　　这类插头除了用在专业音频设备的信号连接，也会适配部分工业控制设备的模拟信号传输接口，因为同轴结构的抗干扰能力较强，在有一定电磁干扰的车间环境里，也能保证弱模拟信号的稳定传输。设计建模过程中，每段触点的同轴度公差是控制重点，要是同轴度偏差过大，插入插座后会出现单边接触压力不足的问题，长期使用后容易出现接触松动，所以建模时所有回转体特征都采用同一基准轴生成，保证各段触点的同轴度控制在合理公差范围内。绝缘隔层的尺寸也做了匹配设计，隔层的外径略小于金属触点的外径，既保证触点和插座弹片的充分接触，又不会因为隔层突出导致插拔阻力过大，同时隔层的厚度满足绝缘耐压要求，即使在信号峰值传输时也不会出现击穿短路的问题。

　　插头的尖端做了小角度的倒角导向处理，插入插座时能顺利对准插座的内孔，不会因为尖端棱角刮伤插座内部的接触弹片，延长配套插座的使用寿命。尾部的线缆穿入孔尺寸适配常规线径的音频屏蔽线，内部预留了足够的焊接操作空间，方便现场施工人员做线缆焊接组装，不需要额外扩孔或者修剪线芯。从结构强度来看，整个插头的金属部件都采用了足够的壁厚设计，即使插拔时受到一定的侧向力，也不会出现壳体变形导致的内部触点移位，适配演出场景下快速插拔、偶尔误碰的使用工况，不会因为轻微的外力磕碰就出现损坏。
