平面铰链四杆联动机械结构设计

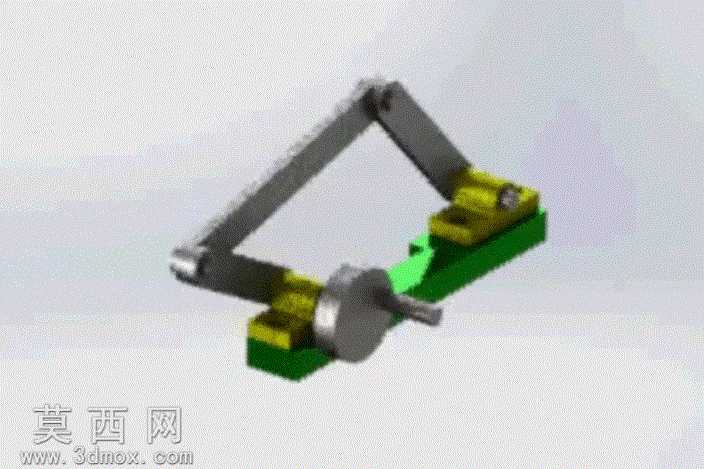

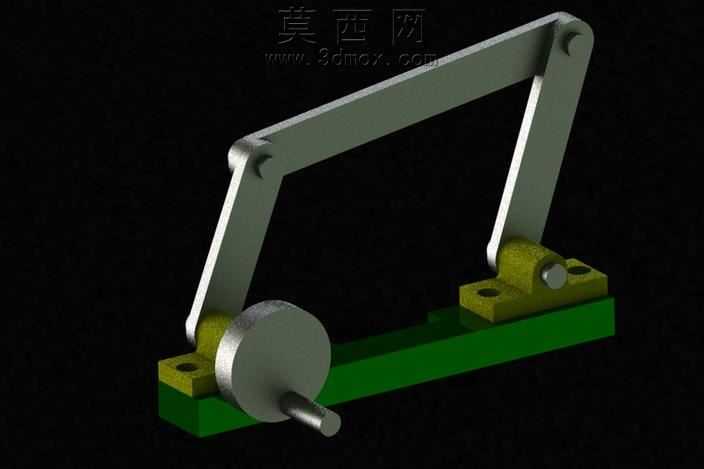

本作品为平面铰链四杆机构的三维建模设计，整体采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械原理中平面四杆机构的尺寸约束逻辑，将固定机架、主动曲柄、从动连杆、摆动摇杆四个核心构件通过转动副依次铰接，形成完整的闭式运动链。建模阶段首先绘制二维草图定义各杆长比例与铰接点位置，确保机构满足格拉霍夫定理可实现连续回转运动，再通过拉伸凸台命令生成各构件的实体结构，其中固定机架采用分体式基座设计，预留铰接轴安装位与螺栓固定孔，主动曲柄端部设置手摇驱动轴结构，方便直观演示机构运动过程。材质配置上，所有金属构件统一赋予哑光合金钢材质，基座部分采用工程塑料质感的绿色哑光材质，铰接轴位置添加金属高光效果区分不同功能部件，渲染阶段采用柔和的环境漫反射光源，避免金属构件出现过强反光遮挡结构细节，同时添加轻微的环境闭塞效果强化构件间的装配层次，清晰展现各铰接点的配合关系。结构设计上，各铰接位置采用间隙配合的轴孔连接结构，既保证运动过程中无卡滞，也避免间隙过大导致机构运动精度下降，模型附带的M5×10螺栓为机架固定用标准件，建模时直接调用标准件库生成，虽标注存在尺寸偏差但不影响机构核心运动逻辑的展示。设计思路围绕机械原理教学演示需求展开，省略了非必要的工艺细节与复杂装饰结构，重点突出四杆机构的运动传递逻辑，通过简化的外观设计让观察者可快速识别固定件、主动件与从动件的运动关系，直观理解曲柄摇杆机构将连续回转运动转化为往复摆动的运动特性，整个模型装配约束完整，可直接添加运动仿真驱动，实时观测不同杆长参数下的机构运动轨迹、急回特性与传动角变化，适合作为机械原理课程的辅助教学演示模型，也可作为后续复杂连杆机构设计的基础参考模板。
