鼠标滚轮旋转编码器结构设计

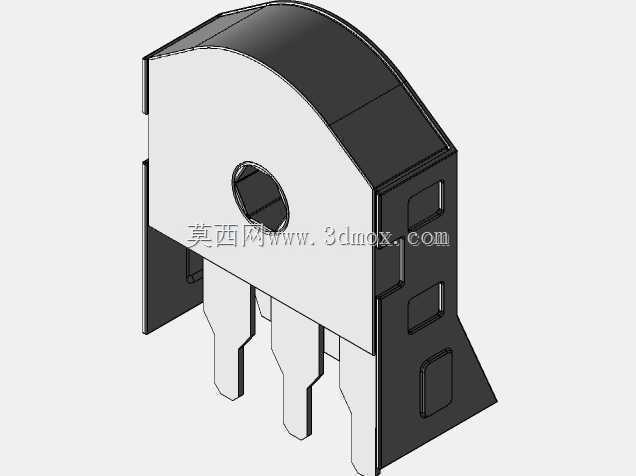

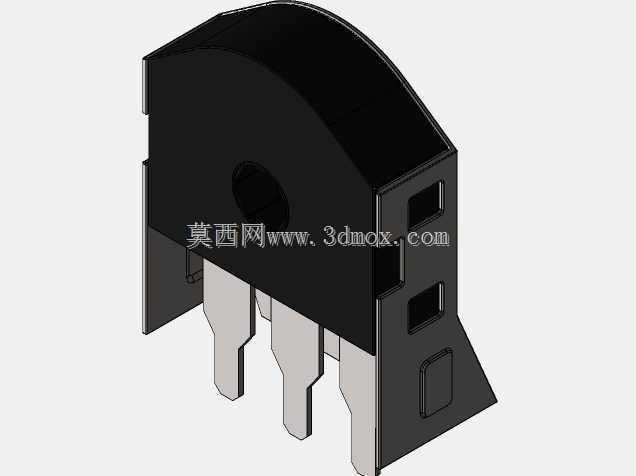

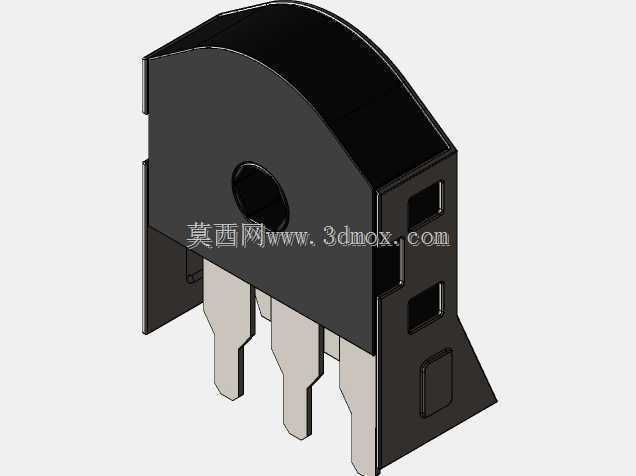

　　日常办公、电竞外设领域用到的滚轮式输入反馈部件，核心就是这类接触式旋转编码器，它承担着鼠标滚轮滚动时的档位识别、信号输出功能，是决定滚轮操作手感、滚动精度的核心结构件。做这款结构设计的时候，首先要匹配常规鼠标内部的安装空间，整体采用半圆弧顶的立式插装结构，三个直插式引脚沿底部垂直伸出，刚好适配鼠标主板上的标准2.54mm间距焊盘，不需要额外做转接固定，插装后引脚过波峰焊即可完成固定，装配工序简单，适合批量生产的流水线作业。

　　从功能实现逻辑来看，这款编码器依靠内部的弹片接触结构，在滚轮带动转轴旋转时，输出对应相位差的脉冲信号，主板识别脉冲数量与方向，就能对应实现页面上下滚动、缩放等操作，外壳侧面预留的两个方形定位槽，是用来和鼠标中壳的定位筋配合的，装配时可以直接卡入定位，避免焊接后编码器出现偏移，导致滚轮转动卡滞、手感不均的问题。外壳顶部的半圆弧造型，是为了避让鼠标上壳的滚轮安装位，不会和滚轮底部的支撑结构产生干涉，同时外壳侧面的小凸台结构，是用来卡装编码器内部的弹片组件，防止弹片在长期按压、滚动过程中出现移位，延长部件的使用寿命。

　　实际选型应用时，要注意这款编码器的安装边界：底部三个引脚的伸出长度要匹配鼠标主板的厚度，插装后引脚露出主板背面的长度控制在1.5-2mm，既保证焊接可靠性，又不会出现引脚过长顶到鼠标底壳的问题；编码器中心轴的孔径要匹配对应鼠标滚轮的轴径，装配后滚轮转动无旷量，滚动时的档位手感由内部弹片的预压力决定，这款结构的弹片预压量经过调校，滚动时档位清晰，不会出现过松打滑或者过紧转动费力的问题，既可以满足办公场景下长文档滚动的顺畅需求，也能适配电竞场景下快速滚动操作的反馈要求。

　　结构设计过程中，外壳采用黑色阻燃PBT材质注塑成型，具备足够的结构强度，同时耐焊接高温，过波峰焊时不会出现外壳变形的问题；引脚采用镀锡铜材质，导电性好，焊接时上锡容易，不容易出现虚焊、假焊的问题。编码器侧面的斜向支撑结构，是为了增强外壳的结构强度，在滚轮受到侧向压力的时候，不会出现外壳开裂、转轴偏移的问题，日常使用中即使频繁按压滚轮中键，也能保证结构的稳定性，不会出现中键触发失灵的情况。

　　不同于卧式编码器，这款立式安装的结构占用主板的横向空间更小，适合内部空间紧凑的中小尺寸鼠标使用，不需要在主板上预留过大的安装区域，给鼠标内部的电池、主控板等其他部件留出更多布置空间。设计时特意将转轴位置设置在外壳上部，装配后滚轮的中心高度刚好匹配鼠标上壳的滚轮开孔位置，不需要额外增加滚轮的支撑轴套，减少装配零件数量，降低整体的物料成本与装配复杂度。

　　在实际的鼠标装配测试中，这款编码器的安装公差控制在±0.1mm以内，和鼠标壳体、滚轮、主板的配合间隙均匀，不会出现滚轮蹭壳、转动异响的问题，内部接触结构的寿命可以满足常规外设的使用频次要求，长期使用后不会出现接触不良、滚动跳帧的问题。对于结构设计人员来说，建模时要重点关注引脚的位置度、定位槽的尺寸精度、转轴的同轴度，这些尺寸直接影响后续的装配良率与使用手感，外壳的壁厚控制在1.2mm左右，既保证结构强度，又不会因为壁厚过大导致注塑时出现缩痕、变形等问题，同时兼顾轻量化与成本控制的要求。
