LL4148开关二极管玻璃封装结构

在消费类电子、工业控制板卡的通孔焊接场景中，LL4148这类小型轴向引线开关二极管是信号通断控制、反向电压钳位回路里的常用元件，很多老旧摄影器材、小型通讯终端的电路板上，这类玻璃封装二极管因为长期使用出现引脚氧化、壳体碎裂的情况非常普遍，做电路板逆向建模或者维修替换的结构适配时，往往需要精准的元件三维模型来完成板卡布局干涉检查、焊接工装定位设计。

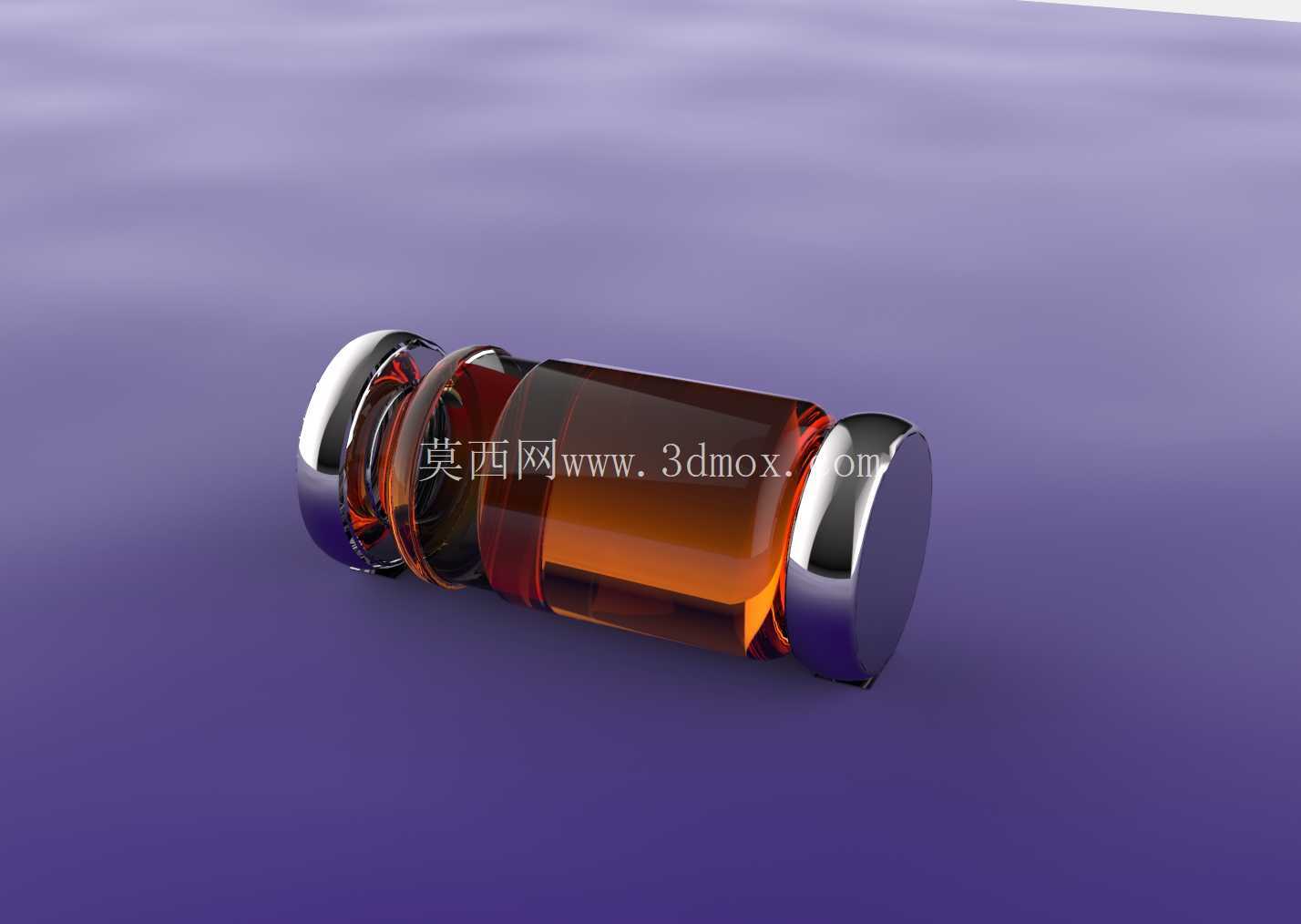

这款模型还原的是LL4148开关二极管的玻璃封装本体结构，没有做内部半导体芯片的细节刻画，重点聚焦在外部装配相关的结构特征上。整体为轴向两端金属电极、中间茶色玻璃绝缘壳体的经典圆柱结构，两端金属帽采用滚压封边工艺和玻璃壳体结合，封边位置的微小台阶、金属帽端面的平整焊接面都做了还原，能够匹配PCB板上轴向元件的焊盘间距要求。建模时特意在两端金属电极的焊接位置添加了矩形焊盘结构，这个设计是为了在板级装配仿真时，能够直观模拟焊锡浸润后的焊接区域形态，方便检查元件和周边贴片电阻、电容的安全间隙，避免波峰焊时出现连锡、元件歪斜的问题。

从实际应用的角度看，这类玻璃封装开关二极管的外形尺寸公差控制很严，本体直径通常在1.8mm到2.2mm之间，整体长度含两端电极在4mm左右，安装时需要在PCB上预留直径0.8mm左右的引线过孔，两个过孔的中心距要控制在3mm到3.5mm之间，才能保证元件贴板安装时不会出现壳体翘起、引脚应力过大的问题。模型里的玻璃壳体做了半透明茶色的材质表现，能够和黑色塑封二极管、红色玻璃稳压管做直观区分，在做整机BOM可视化装配、维修教学演示的时候，可以快速识别元件类型，减少物料错配的概率。

做这类小型电子元件的建模，最容易忽略的就是两端金属封边的圆角细节，很多简化模型会直接把金属帽和玻璃壳体做成两个同轴圆柱拼接，忽略了封边位置的滚压收口结构，实际做装配干涉检查的时候，这个位置的微小凸起如果没有还原，很容易出现和周边元件的间隙计算误差，尤其是在高密度排布的信号板上，相邻元件的间隙往往只有0.2mm到0.3mm，结构细节的缺失会直接导致仿真结果和实际装配出现偏差。这款模型里的金属封边做了0.1mm左右的凸起收口还原，能够满足高密度板卡的布局校验需求。

另外，矩形焊盘的设计也贴合实际生产中的工艺要求，很多手工焊接或者小批量波峰焊的场景里，会给这类轴向元件的焊盘做矩形加长处理，增加焊锡的附着面积，提升焊接可靠性，模型里的焊盘尺寸按照常规0805封装的焊盘宽度做了适配，宽度1.2mm，长度1.8mm，和实际生产中的焊盘参数保持一致，在做钢网设计、焊接夹具定位的时候，可以直接调用模型里的焊盘位置做参考，不需要再额外测量元件引脚的中心位置。

在旧设备电路板逆向重建的场景里，这类通用元件的模型不需要完全复刻内部结构，只要外部装配尺寸、外形特征和实物一致，就能够满足板卡装配、外壳避让、维修模拟的需求，毕竟结构工程师在做整机设计的时候，关注的是元件的安装边界、和周边结构的间隙，不需要去模拟半导体内部的载流子运动。这款模型把所有和装配相关的外部特征都做了精准还原，玻璃壳体的长度、金属帽的直径、焊盘的位置都和实物保持一致，不管是做旧相机电路板的修复建模，还是做通讯终端的信号板布局设计，都可以直接调用，减少重复建模的工作量。

还要注意的是，这类玻璃封装二极管的金属电极是可焊性镀锡层，模型里的金属端面做了平整化处理，没有做多余的纹理刻画，能够模拟实际元件引脚搪锡后的平整状态，在做焊接工艺仿真的时候，可以准确设置焊锡的润湿面，计算焊锡的填充量，避免出现虚焊、焊锡过多溢出的仿真误判。玻璃壳体的茶色半透明效果也做了分层处理，边缘位置因为玻璃厚度较薄，透明度稍高，中间位置因为玻璃厚度大，颜色更深，和实物的视觉效果保持一致，在做产品渲染、维修教学课件制作的时候，不需要再额外调整材质参数，就能够达到逼真的展示效果。
