复古款卫星网络摄像头结构设计方案

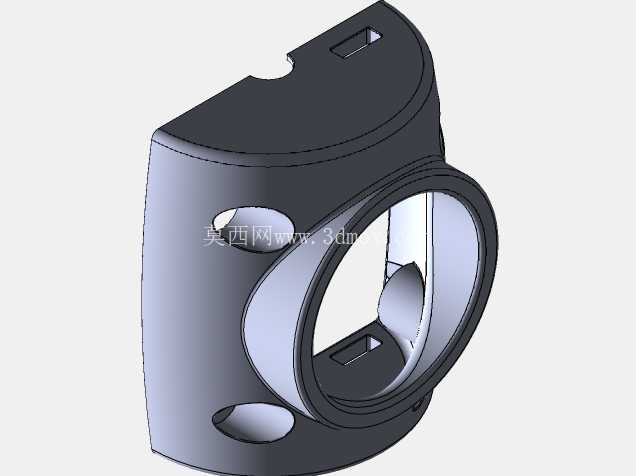

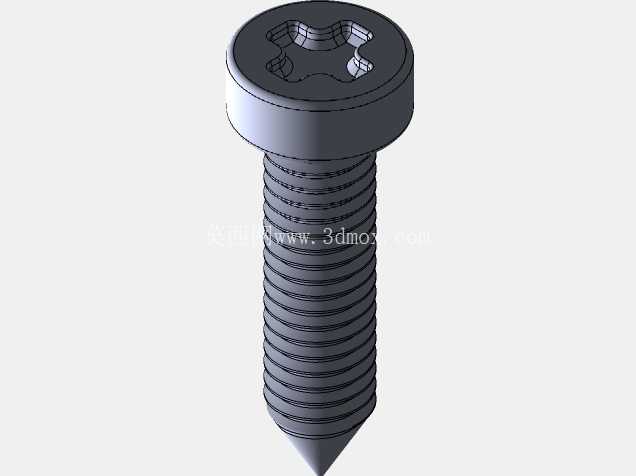

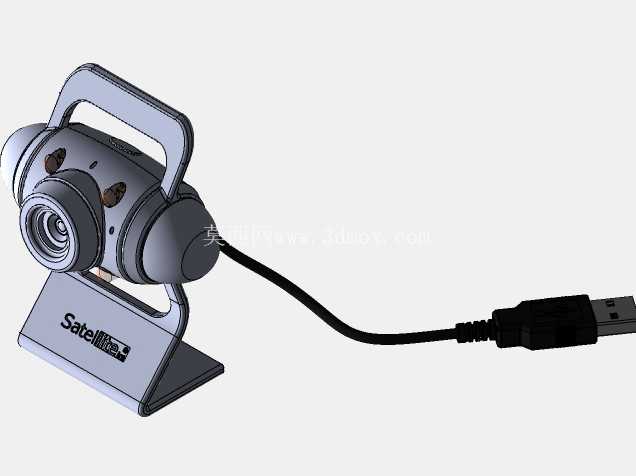

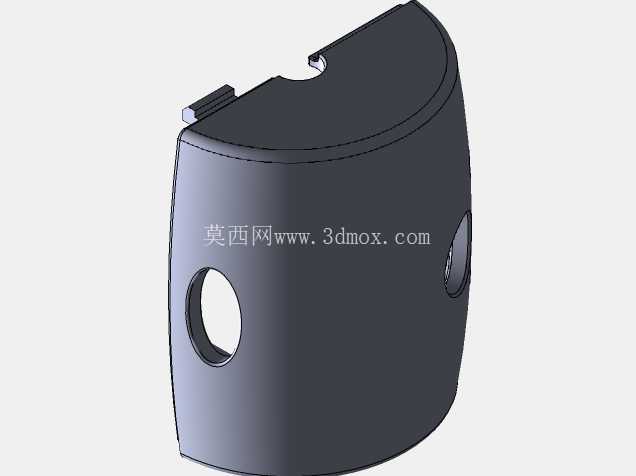

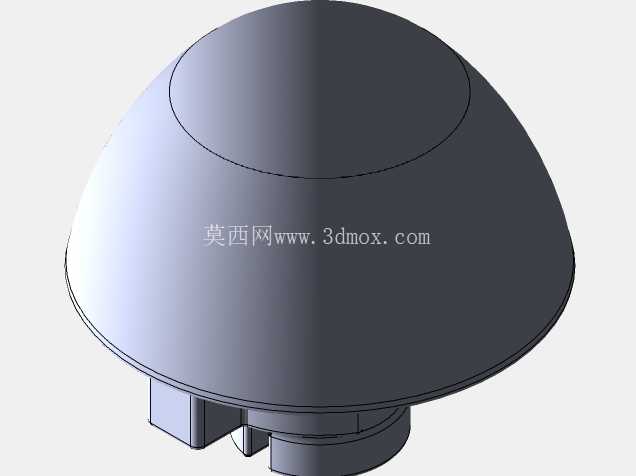

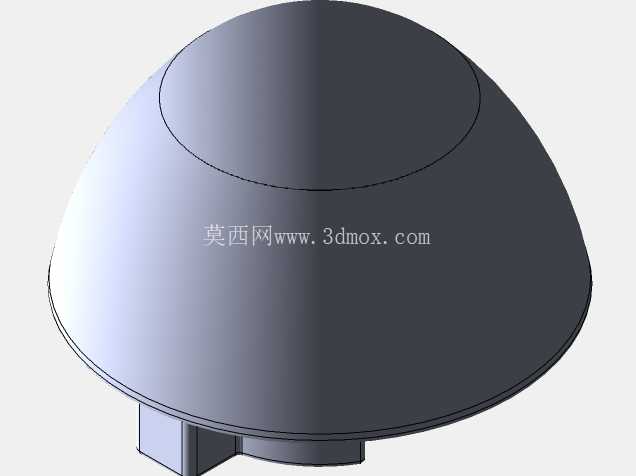

　　在桌面级影像采集设备的结构设计领域，早期卫星造型网络摄像头的结构复刻与优化，是很多结构工程师接触消费类数码外设设计的典型练手项目，这类产品曾广泛应用于早期台式机视频通话、小型办公场景远程会议、家用安防临时布点等场景，区别于当下集成度极高的超薄摄像头，这类复古造型的设备在结构分层上有着更清晰的机械设计逻辑。从实际使用场景来看，这类摄像头的核心功能是完成光学影像的采集与信号转换，通过USB接口与上位机完成数据传输，可实现固定焦距下的动态影像捕捉，满足标清分辨率下的视频传输需求，部分同类型产品还集成了简易的角度调节结构，可实现水平方向360度旋转、俯仰方向正负30度的角度调整，适配不同高度的显示器安装、桌面平放等使用场景。在结构设计思路上，整体采用分层式装配逻辑，最外层为ABS材质的卫星造型外壳，外壳分为上下两个半壳，通过卡扣与底部两颗M2自攻螺丝完成紧固，外壳表面做细晒纹处理，避免日常使用留下指纹划痕，镜头位置预留圆形通光孔，孔位边缘做0.3mm的倒角处理，避免注塑成型时产生飞边影响镜头装配精度。

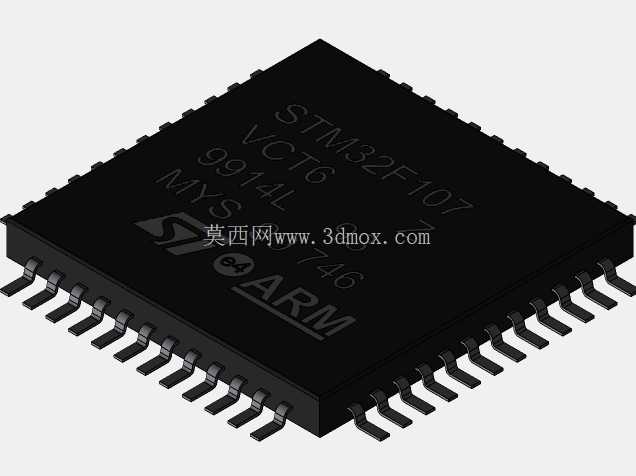

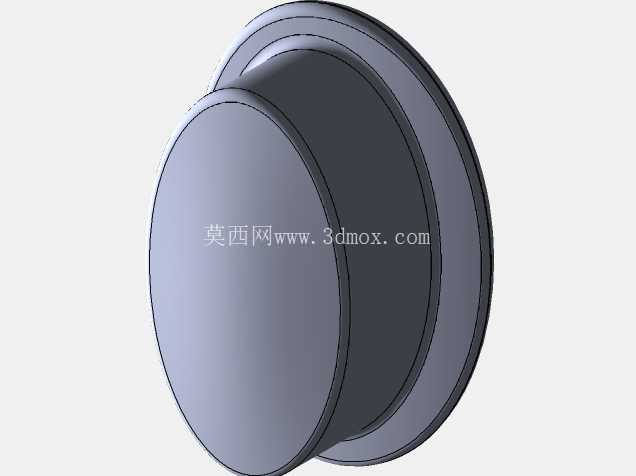

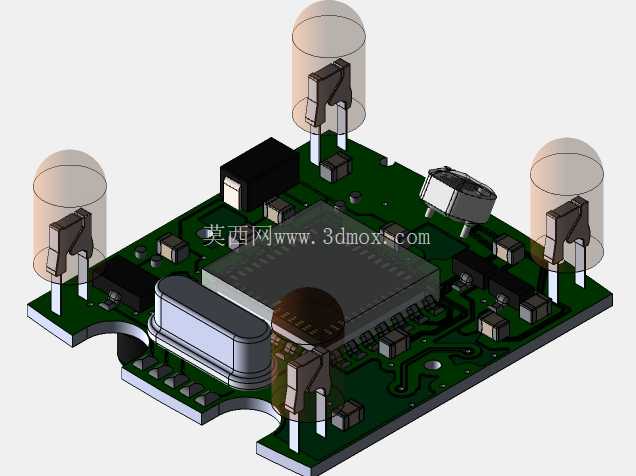

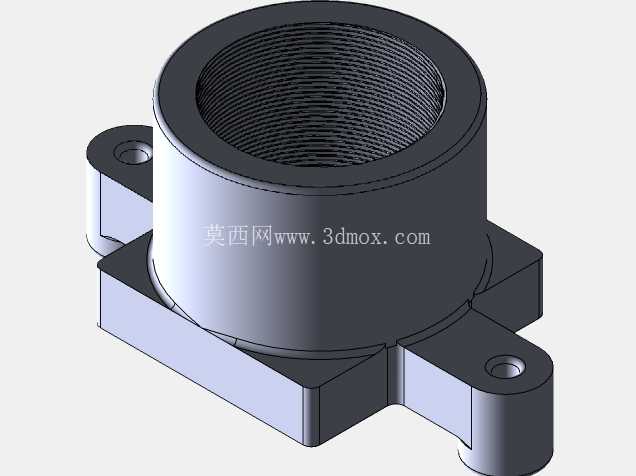

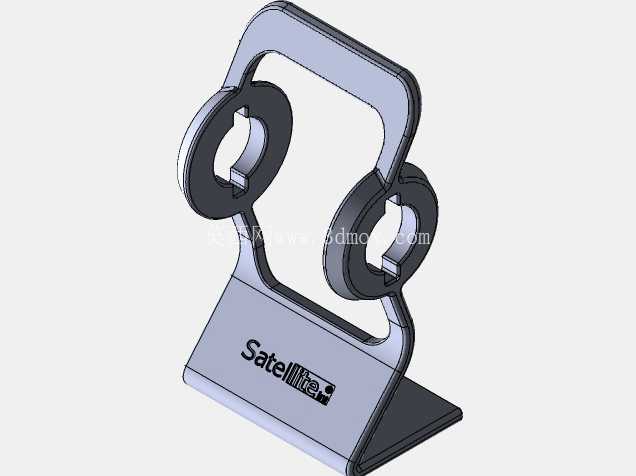

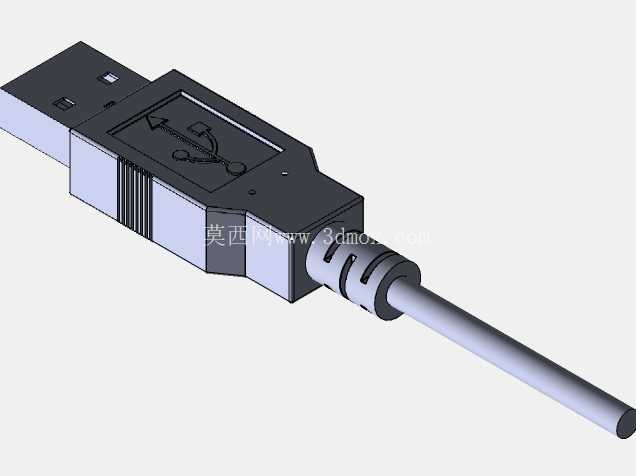

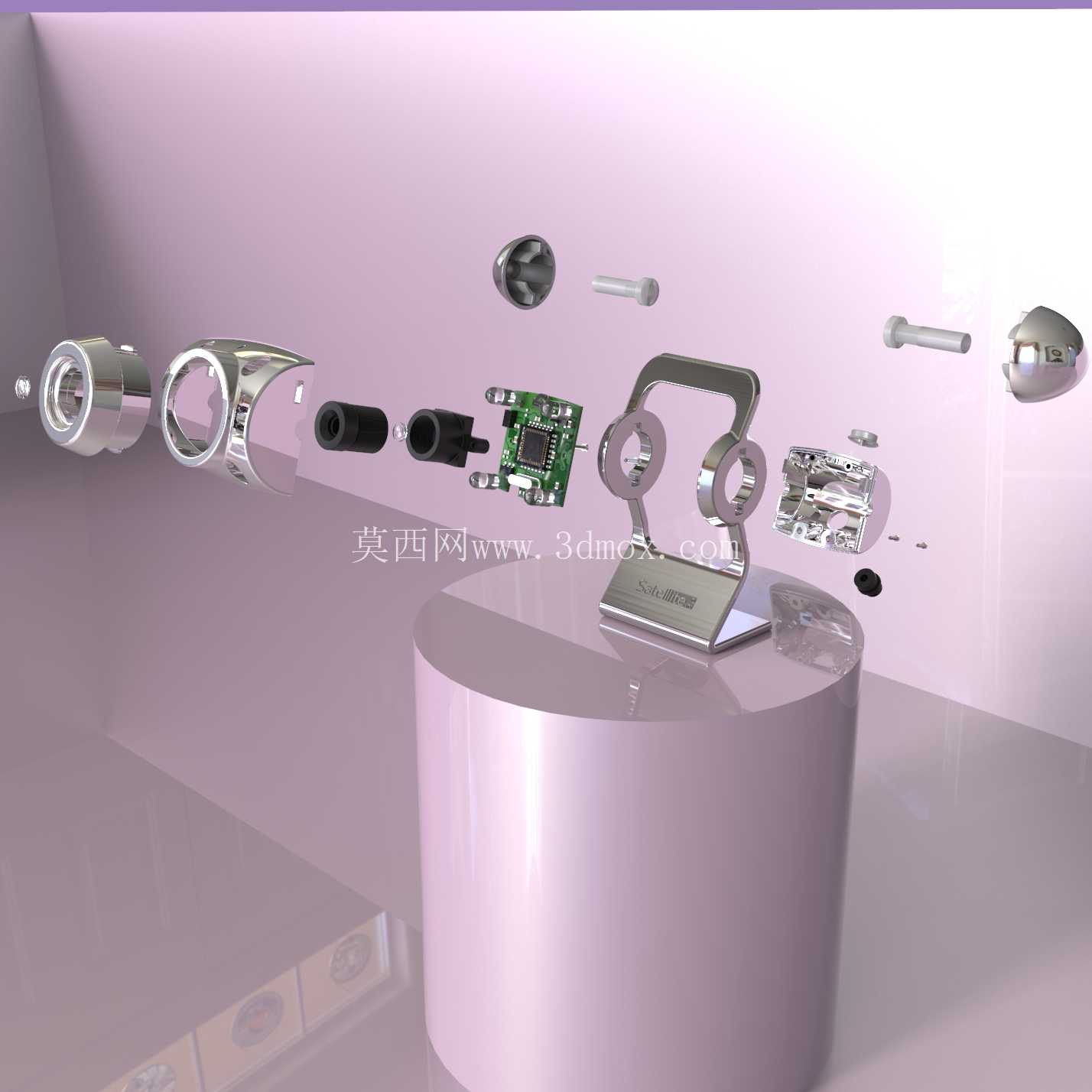

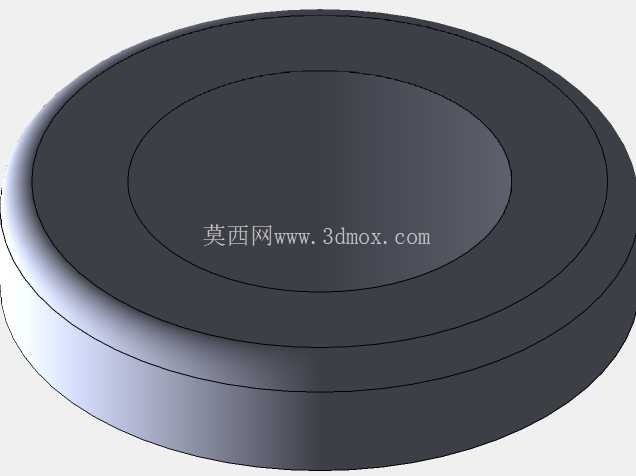

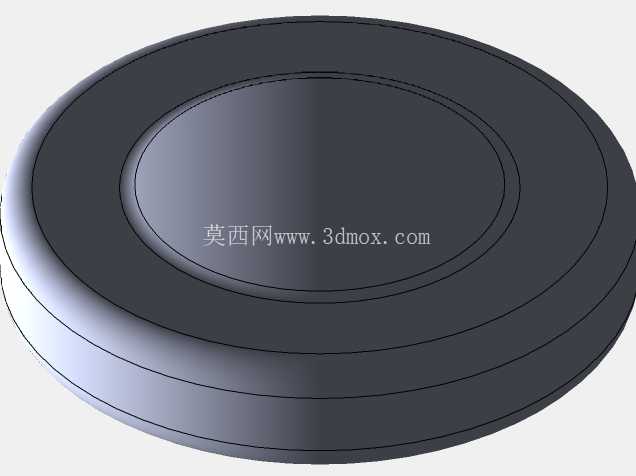

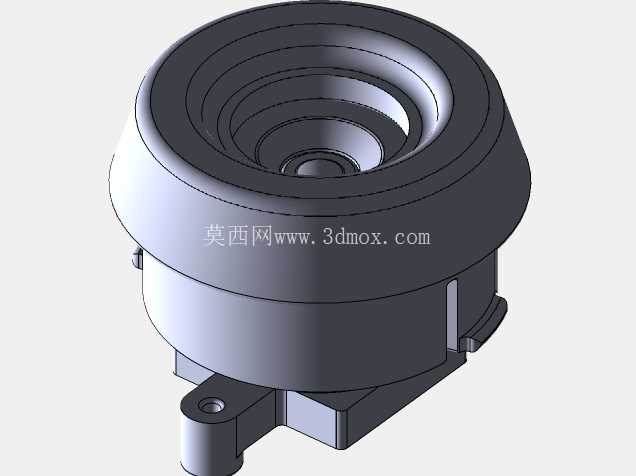

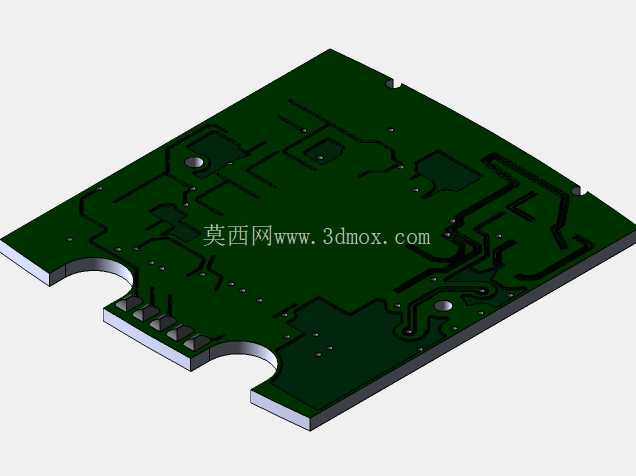

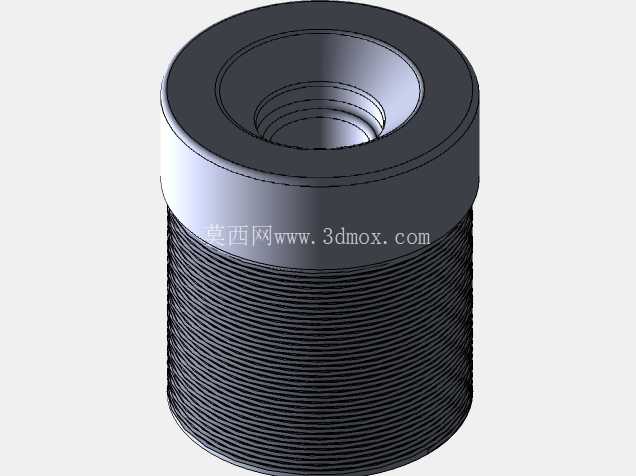

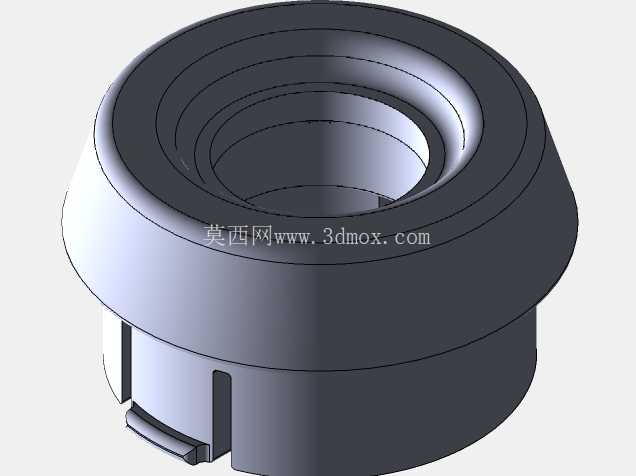

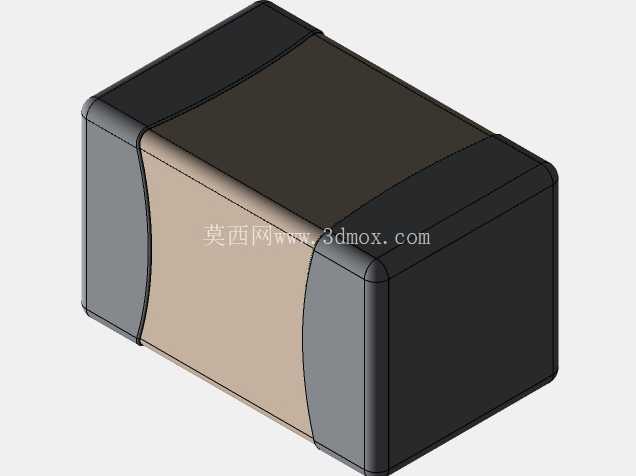

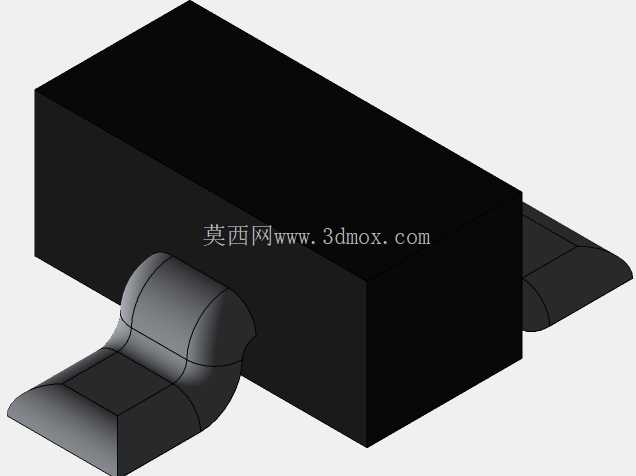

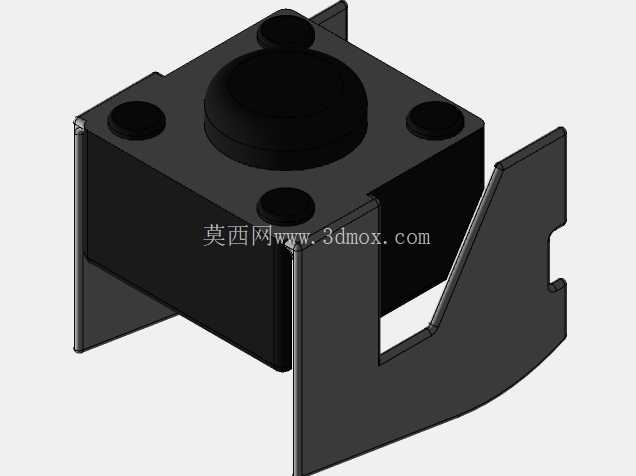

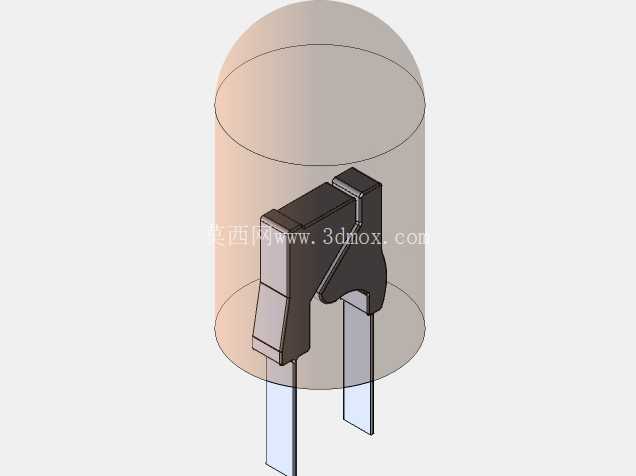

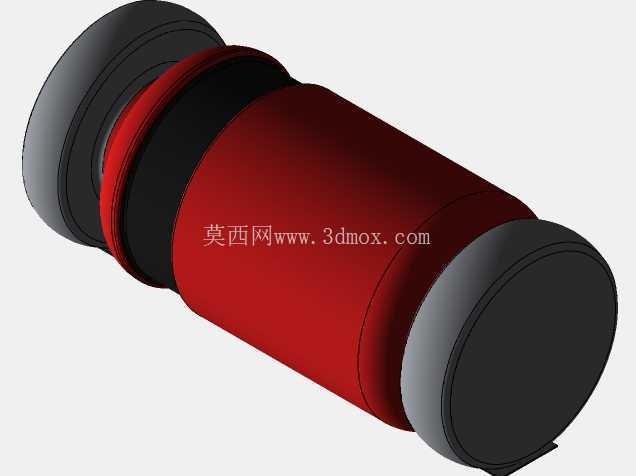

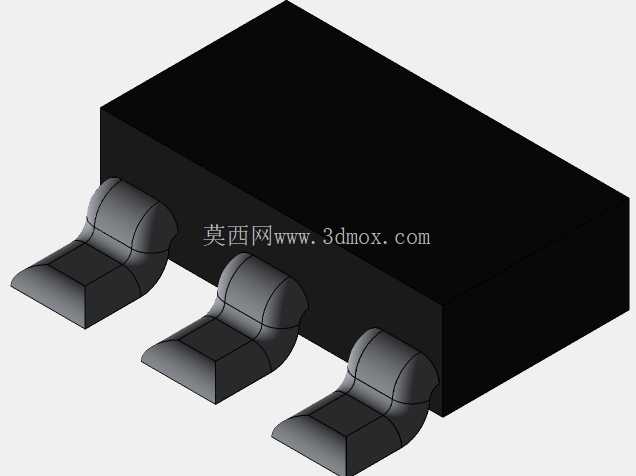

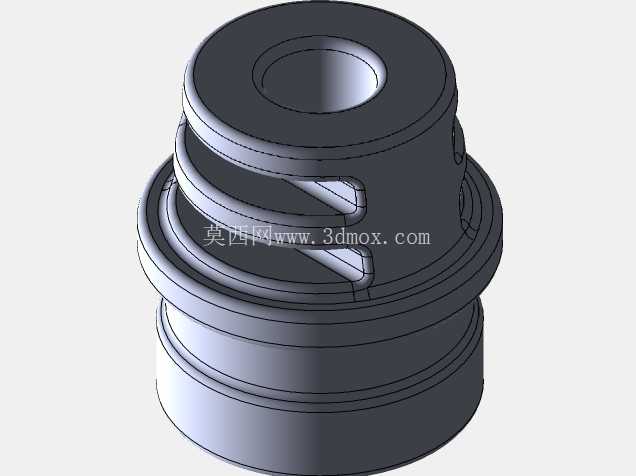

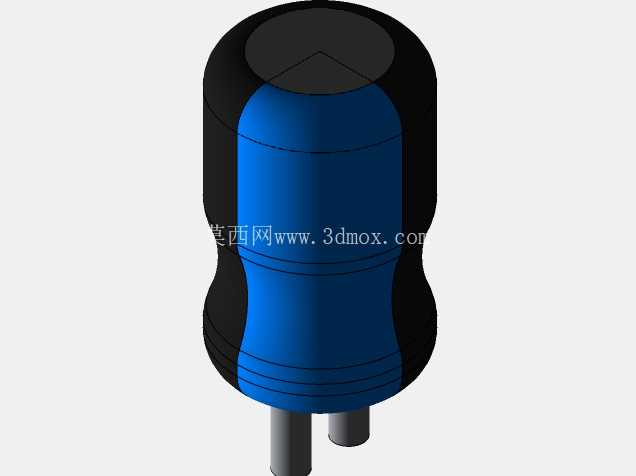

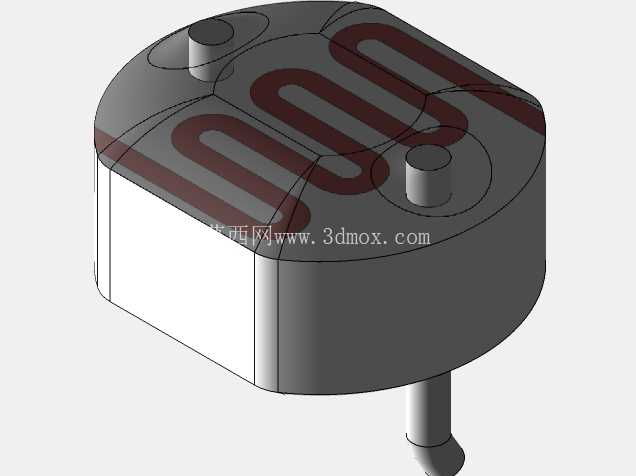

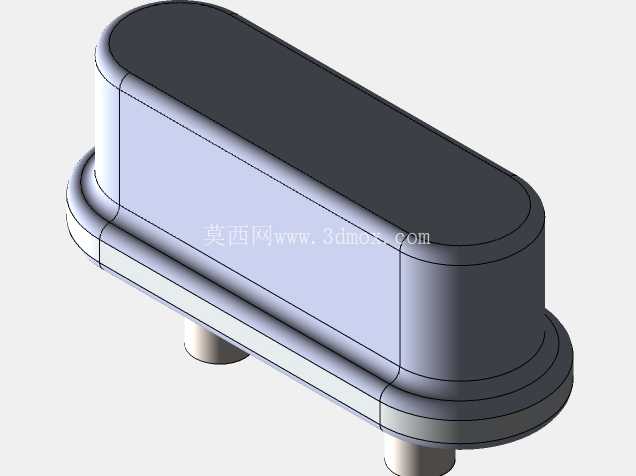

　　内部核心结构分为三个模块，最前端为镜头固定座，采用PC材质注塑成型，镜头座与外壳之间预留0.1mm的装配间隙，通过点胶完成固定，保证镜头光轴与外壳通光孔的同轴度控制在0.05mm以内，避免出现画面边缘暗角问题；中部为PCB安装层，PCB板通过四颗铜柱与下壳定位柱连接，铜柱高度为6mm，既保证PCB板与外壳之间留有足够的散热间隙，也能避免PCB上的焊点与外壳接触造成短路风险，PCB上集成了感光芯片、主控芯片、USB接口电路，在布线时特意将高频信号线路远离镜头安装位置，避免信号干扰对画面产生横纹影响；尾部为配重块安装位，内置一块30g的铸铁配重块，通过背胶固定在下壳尾部，平衡前端镜头组件的重量，避免设备放置在桌面时出现前倾倾倒的问题。在安装边界与尺寸控制上，整体产品的最大外形尺寸控制在85mm60mm75mm范围内，底座直径为50mm，底座底部粘贴三块圆形防滑硅胶垫，硅胶垫厚度为1mm，可增大与桌面、显示器顶部的摩擦力，在15度倾斜平面上放置不会出现滑移；USB出线口位于底座后侧，出线口位置做R2的圆角过渡，避免长期弯折造成线材外皮破损，线材长度预留1.5m，满足常规台式机主机放置在桌面下的连接距离需求。

　　在细节结构处理上，俯仰调节结构采用阻尼转轴设计，转轴阻尼力矩控制在0.15N·m，既可以保证调整角度时的手感顺畅，也能在调整到任意角度后保持位置固定，不会出现镜头自行下垂的问题；外壳上的散热孔采用长条状格栅设计，格栅宽度为1mm，既可以满足内部PCB的散热需求，也能避免外界灰尘、细小杂物进入设备内部，散热孔位置正对PCB上的主控芯片，形成自然对流散热通道，在常温环境下连续工作8小时，主控芯片表面温度不超过45摄氏度，满足消费类电子产品的温升要求。

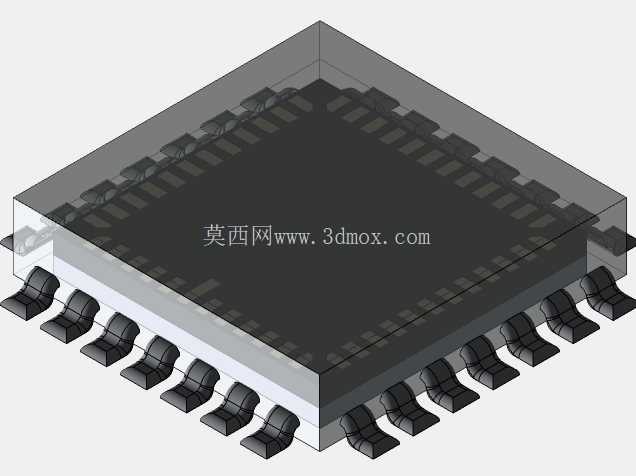

　　这类结构设计虽然是基于早期的复古产品做优化重构，但其中涉及到的注塑件公差配合、PCB与结构件的装配间隙控制、转动部件的阻尼匹配、整机重心配平等设计要点，完全可以平移到当下很多桌面级数码外设的结构设计中，对于刚接触消费类产品结构设计的工程师来说，拆解复刻这类结构，能快速掌握小型数码产品从零件设计到整机装配的全流程设计逻辑，避免出现只关注外观造型忽略实际装配可行性的问题。在PCB部分的结构适配设计中，特意针对感光芯片的安装位置做了定位凸台设计，凸台高度与感光芯片到镜头座的距离严格匹配焦距要求，装配时不需要额外调整焦距，只要将PCB通过铜柱锁紧到下壳，就能保证成像清晰，减少生产环节的调试工序，提升装配效率。外壳的壁厚控制在1.8mm，加强筋厚度为0.9mm，既保证外壳有足够的结构强度，在1米高度自由跌落至水泥地面时不会出现壳裂问题，也能避免注塑时出现缩痕影响外观质量。
