带塑料外壳推锁式美工切割刀结构设计

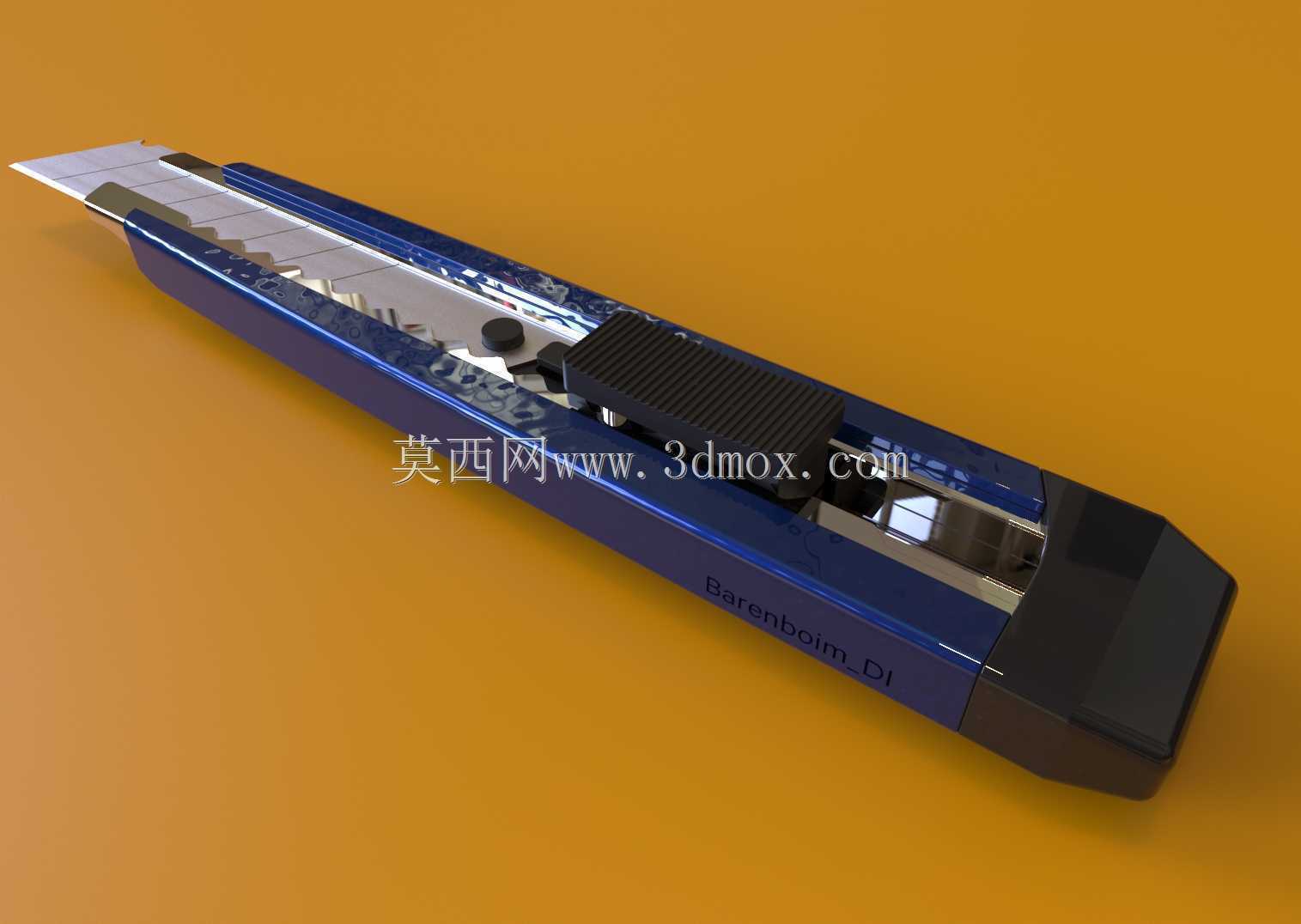

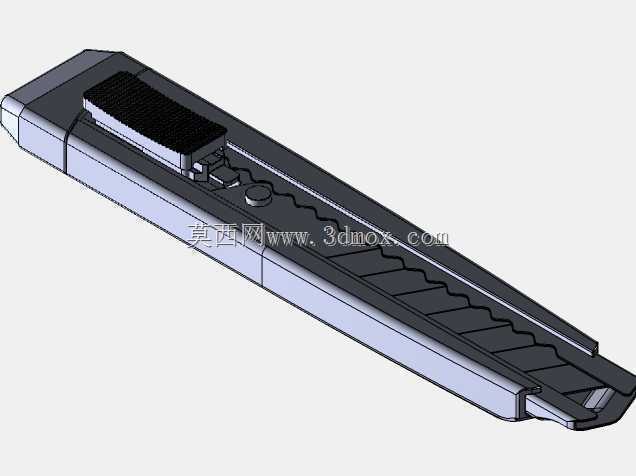

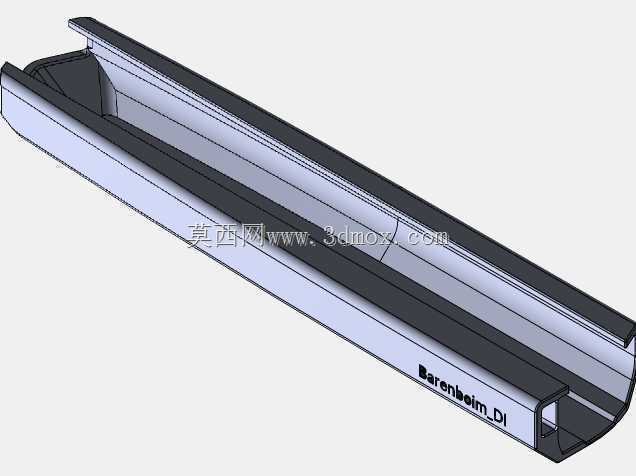

　　日常生产与手工操作场景里，这类带塑料外壳的推锁式切割刀是工位上普及率极高的手持裁切工具，从包装车间的纸箱拆封、线束工位的绝缘皮裁切，到广告制作环节的背胶纸修边、模型制作时的板材分切，几乎所有需要精准控制裁切深度的手持作业场景，都能见到这类工具的身影。不同于固定式刀刃的裁切工具，这类切割刀采用可伸缩式刀片设计，非使用状态下刀片完全收纳于外壳内部，能最大程度避免裸露刀刃带来的磕碰划伤风险，适配车间工位流转、工具包随身携带等多种存放场景。从结构设计逻辑来看，整个刀体采用分体式组装思路，外壳分为上下两个半壳，通过卡扣与定位柱完成拼合，不需要额外的紧固件就能实现壳体的可靠连接，装配环节可以直接通过卡扣压合完成组装，大幅提升产线装配效率，

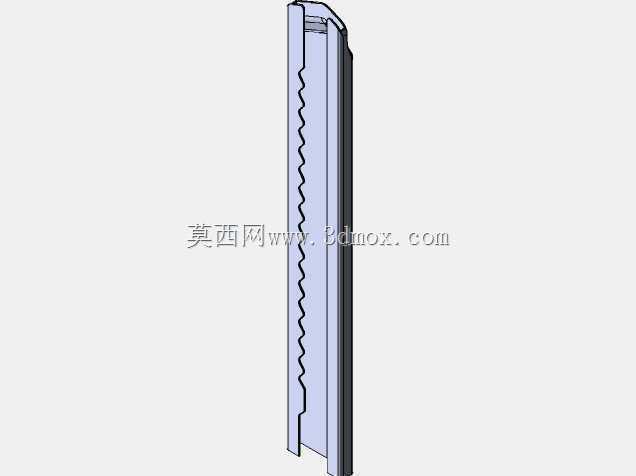

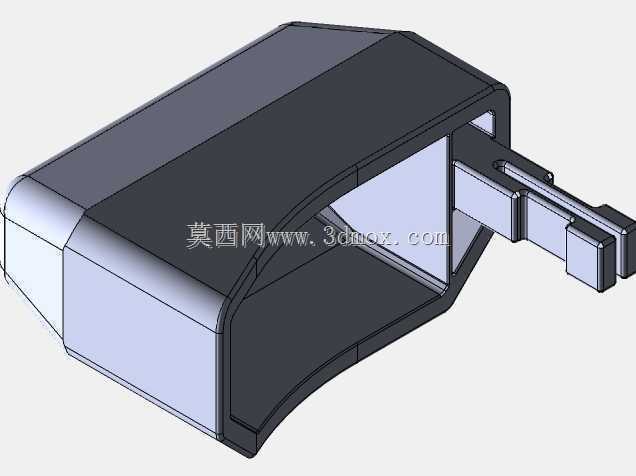

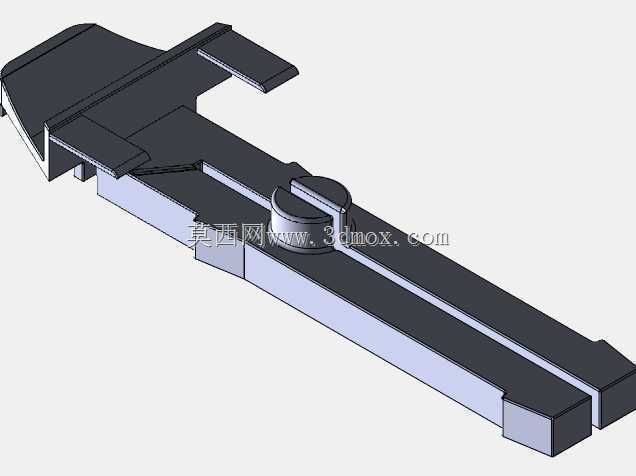

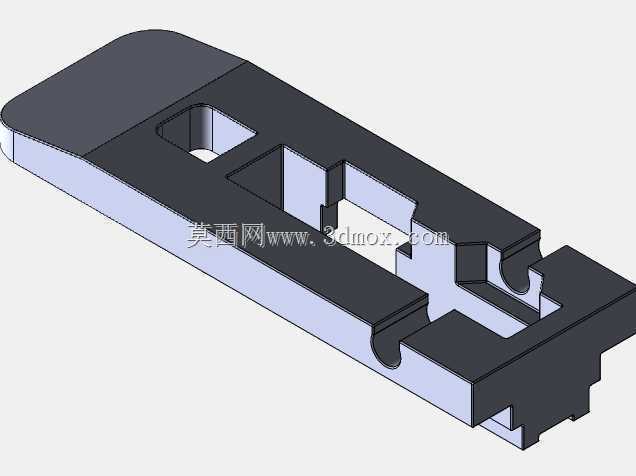

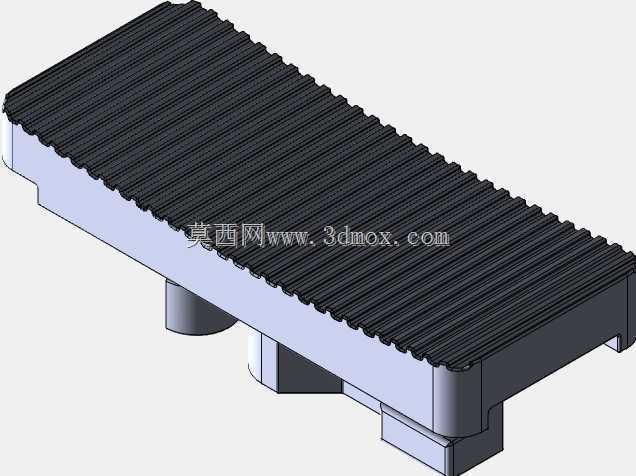

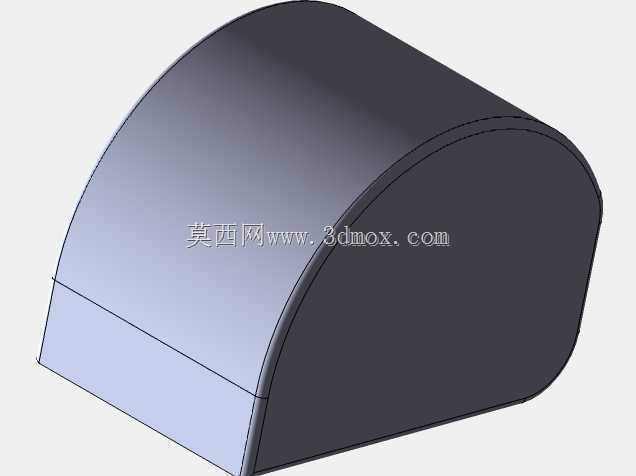

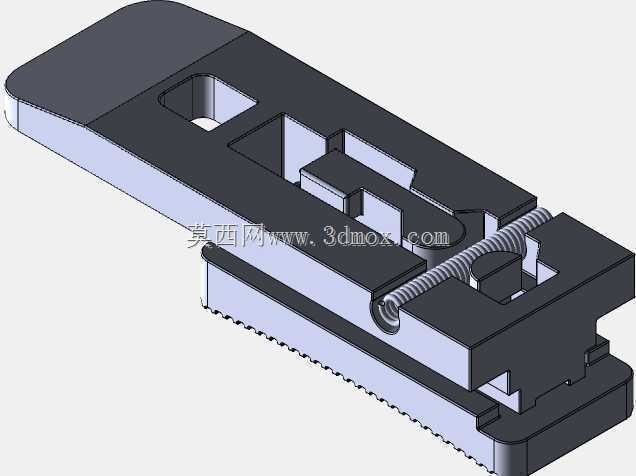

　　后期刀片更换时也只需要撬开壳体卡扣就能完成操作，不需要额外辅助工具。刀片的滑动轨道直接集成在塑料外壳的内壁上，轨道做了等距的卡位凹槽，和推钮底部的弹性卡齿配合，实现刀片伸出长度的多档位锁定，作业人员可以根据待裁切材料的厚度调整刀片伸出量，比如裁切薄纸张时只需要伸出1-2个刀节，避免刀片伸出过长导致折断，裁切厚瓦楞纸板时可以伸出3-4个刀节，保证一次裁切就能穿透材料，不需要反复划割破坏切口平整度。推钮表面做了密集的防滑凸纹，作业时即使手上沾有少量油污、裁切产生的碎屑，也能稳定推动推钮调整档位，不会出现打滑脱手的情况。刀体尾端做了可拆卸的堵头设计，堵头内部预留了备用刀片的存放空间，日常使用时可以在尾端存放2-3片备用刀片，

　　当前端刀刃出现磨损、崩口时，不需要额外寻找备用刀片，直接拆下尾堵就能取出新刀片更换，适配长时间连续作业的需求。从外形尺寸的设计边界来看，整个刀体的长度控制在160mm左右，宽度在35mm上下，壳体厚度在18mm左右，这个尺寸刚好适配成年男性的手掌握持弧度，握持时拇指可以自然搭在推钮位置，其余四指可以完全包覆刀体侧面，长时间握持作业也不会产生明显的硌手感。刀体的头部做了倾斜的导向面，裁切时刀头可以紧贴待裁切材料的表面，避免刀头和材料之间出现间隙导致切口歪斜，外壳的边角全部做了R2-R3的圆角处理，没有尖锐的棱角，握持时不会硌伤手掌，即使工具从工位桌面掉落，圆角结构也能分散冲击力，降低塑料壳体开裂的概率。刀片采用标准规格的梯形美工刀片，

　　刀片上预制了分段式的折断线，当前端刀刃磨损后，可以用钳子夹住前端的刀节沿折断线掰掉，就能露出全新的锋利刀刃，不需要频繁更换整根刀片，降低耗材使用成本。滑动轨道和推钮的配合间隙控制在0.2mm以内，既保证推钮滑动时没有明显的卡顿感，又不会因为间隙过大导致刀片使用时出现左右晃动，保证裁切时的走刀精度。外壳选用的是高抗冲ABS塑料，表面做了细微的晒纹处理，既可以提升握持时的摩擦力，又能避免使用过程中表面残留明显的指纹和划痕，长期使用也能保持外观的整洁度。在实际使用场景中，这类切割刀的刀体强度可以承受日常裁切时的按压力度，正常施加150N左右的按压力时，塑料外壳不会出现明显的形变，推钮的锁定结构也不会出现脱档的情况，能保证裁切过程中刀片位置稳定，不会因为受力回缩影响裁切效率。针对不同的使用场景，刀体的外壳配色可以做差异化调整，比如生产车间用的常规款采用深蓝色壳体，和车间内的其他工具形成明显区分，避免工具遗失；防静电工位使用的版本可以在塑料原料中添加抗静电剂，避免裁切过程中产生的静电击穿电子元器件，适配电子组装工位的使用需求。整个刀体的结构没有多余的复杂零件，所有零件都采用注塑或冲压工艺成型，零件的成型公差控制在±0.1mm以内，装配时不需要做额外的修配就能直接组装，适合大批量规模化生产，零件的通用化率高，不同批次的同型号产品零件可以完全互换，后期维修更换零件的成本极低。
