复古辉光管数字显示桌面摆件结构设计

　　这款复古辉光管数字显示装置，最初的设计定位是面向桌面场景的功能性装饰件，可适配工业风办公桌面、复古电子爱好者工作台、潮玩展示柜等多种陈设场景，既可以作为独立的时间显示终端使用，也可接入自定义信号源作为数字状态提示装置，替代传统的LED数码管显示模块，凭借辉光管独特的阴极辉光放电发光效果，营造出区别于常规冷光源显示的暖调复古视觉质感。

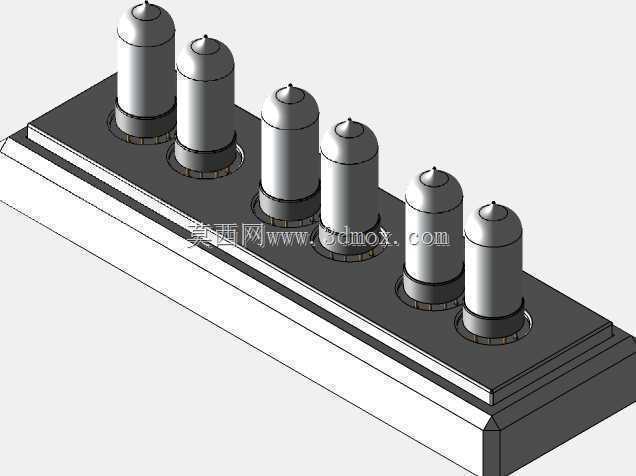

　　从结构设计逻辑来看，整体采用分层堆叠的装配思路，最下层为配重基座，选用密度较高的非金属复合材质浇筑成型，基座底部预留四个嵌入式防滑脚垫安装位，脚垫采用邵氏硬度40度的硅橡胶材质，既可以避免放置时刮蹭桌面漆面，也能抵消装置工作时内部升压电路产生的细微振动，防止装置在光滑桌面出现滑移。基座的上表面设计有嵌入式的木质承托层安装槽，承托层选用北美黑胡桃实木铣削成型，表面做哑光木蜡油涂装，每一个辉光管的安装位置都在木质层上预留了定位沉孔，沉孔深度刚好覆盖辉光管的金属引脚基座部分，既可以隐藏引脚焊接点，也能对辉光管玻璃壳体形成径向定位，避免玻璃管受侧向力出现碎裂。

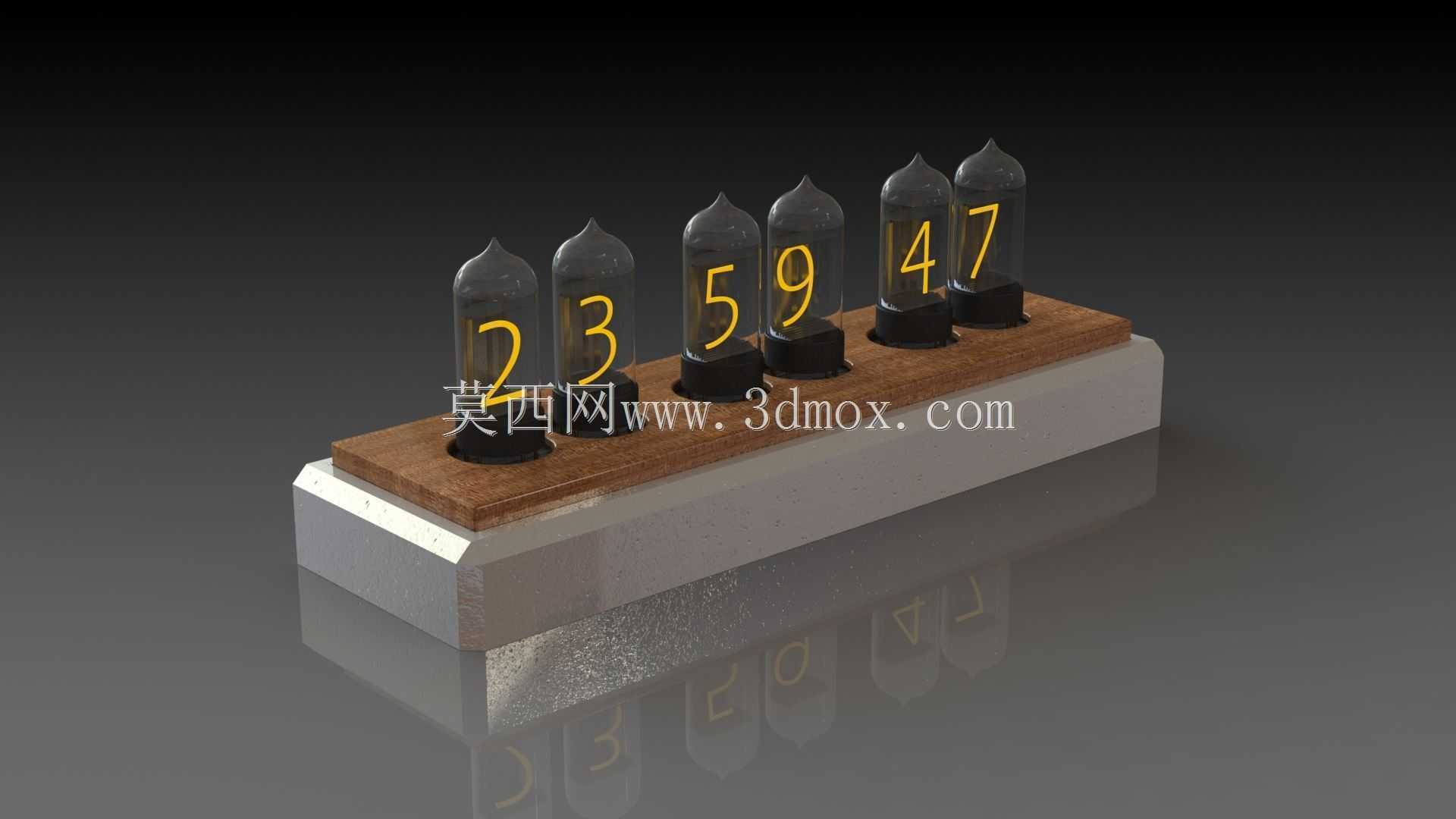

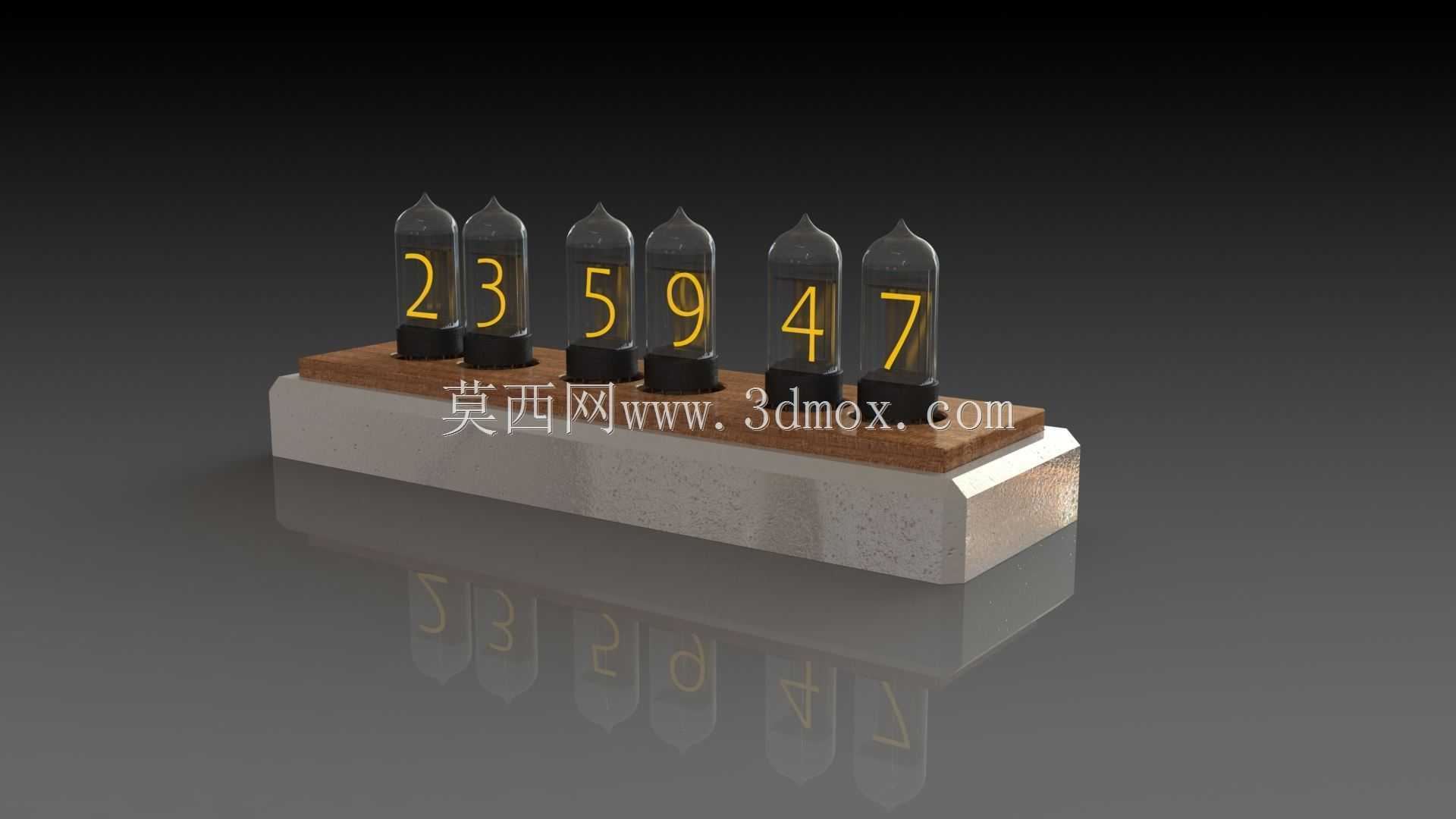

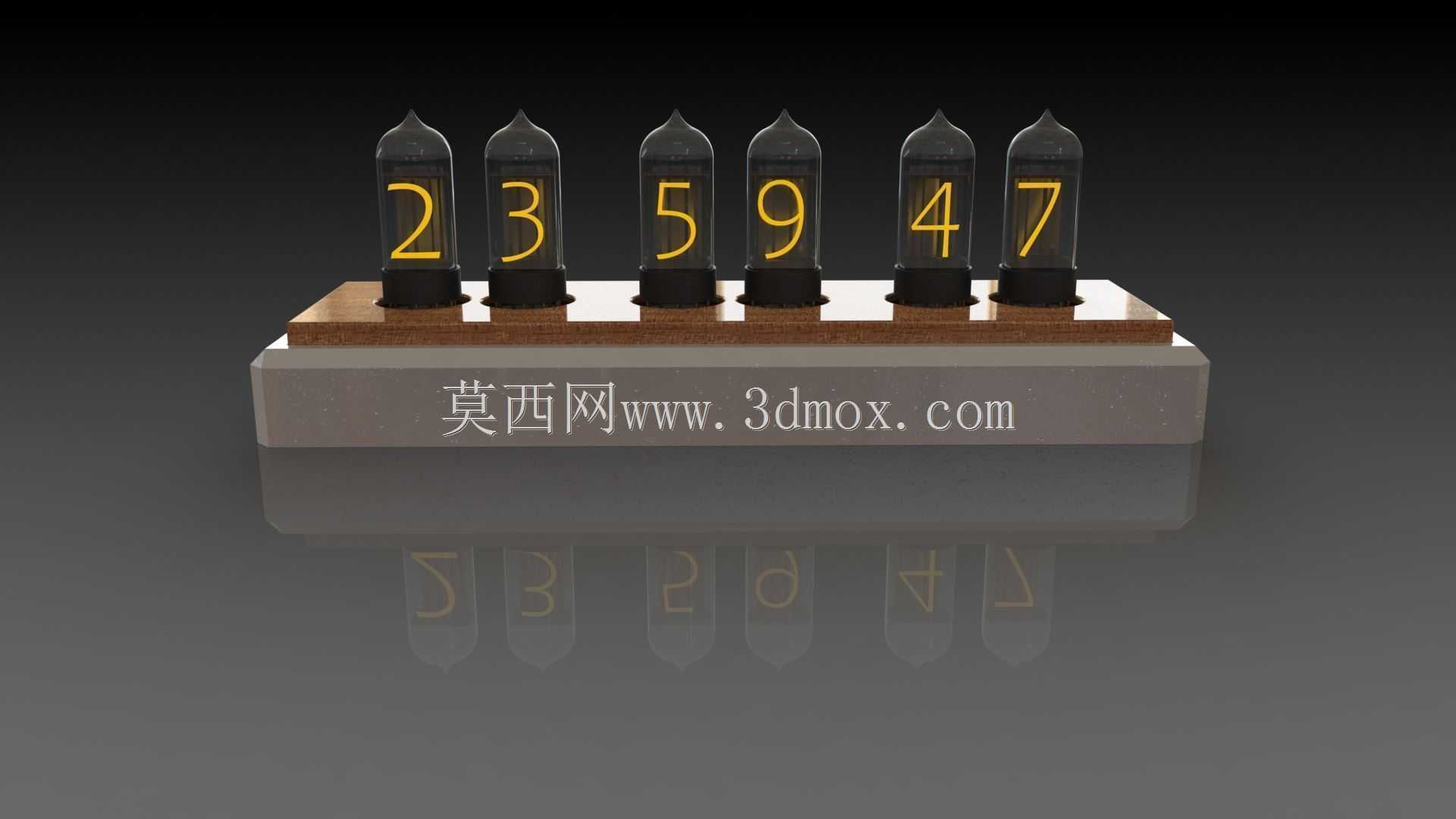

　　辉光管本身选用经典的IN-14型侧显辉光数码管，单管外径19mm，管体总高度55mm，六只数码管按照等间距排布在木质承托层上，相邻管体的中心距设定为32mm，既保证数字显示时不会出现视觉拥挤，也能控制整体装置的横向总尺寸，最终成品横向总宽度控制在220mm范围内，纵向深度80mm，基座加辉光管的总高度为110mm，这个尺寸边界刚好适配常规桌面的置物空间，不会占用过多的键盘、鼠标操作区域，也不会遮挡显示器下方的视线。

　　电路部分的设计完全隐藏在基座与木质承托层之间的空腔内，空腔高度预留15mm，足够容纳升压模块、主控电路板、接线端子等元器件，升压模块负责将输入的5V直流电压升压至170V直流，满足辉光管的起辉电压要求，主控芯片预留了时间校准、显示内容自定义的烧录接口，接口隐藏在基座的后侧位置，不破坏装置正面的视觉完整性。基座后侧同时预留了Micro USB供电接口的安装位，接口与基座外壳做齐平处理，供电线接入后不会出现突兀的凸起，保证装置侧面、正面的视觉整洁度。

　　在细节结构处理上，每只辉光管的顶部都没有额外设置遮挡结构，完全保留玻璃管的原始外形轮廓，还原辉光管本身的复古工业质感，玻璃管与木质承托层的接触位置预留了0.2mm的装配间隙，填充耐高温硅橡胶密封圈，既可以固定玻璃管，也能吸收不同材质热胀冷缩产生的应力差，避免温度变化时玻璃管被硬挤压碎裂。基座的侧面做了3度的脱模斜度，边角位置做R3的圆角过渡，没有尖锐的棱角，避免日常拿取时划伤手部。

　　从实际使用的功能特性来看，这款装置的显示亮度可以通过主控电路进行多档位调节，最低亮度可以适配夜间弱光环境下的陈设需求，不会产生刺眼的光污染，最高亮度可以保证白天室内自然光环境下数字清晰可辨。六只数码管可以根据使用需求自定义显示内容，既可以按照时分秒的格式显示当前时间，也可以接入传感器信号显示环境温度、湿度，或者作为倒计时装置显示剩余时长，适配不同使用者的功能需求。

　　设计过程中重点考虑了长期使用的可靠性，辉光管的驱动电路采用了阳极限流电阻设计，每只管子的阳极都串联独立的限流电阻，将工作电流控制在1.5mA，既保证辉光亮度充足，也能延长辉光管的使用寿命，避免电流过大导致阴极老化加速。电路板与木质承托层之间预留了2mm的空气隔热间隙，避免电路工作时产生的微量热量长期烘烤木质层，导致木材出现开裂变形。基座内部的所有走线都采用卡槽式固定，避免运输或者移动过程中线缆移位触碰高压部分，造成电路短路故障。

　　从装配工艺角度来看，整个装置的所有零部件都采用无外露螺丝的设计思路，基座上下盖的连接采用隐藏式卡扣结构，卡扣的扣合量设定为0.8mm，既保证装配后连接牢固不会松脱，也可以在需要检修电路时用塑料撬片无损拆开，不会在外壳表面留下撬痕。木质承托层与基座的连接采用定位柱加环保胶水粘接的方式，定位柱的配合间隙设定为0.1mm，装配后木质层与基座上表面完全齐平，没有高低差或者拼接缝隙。
