多材质弓型卸扣结构设计方案

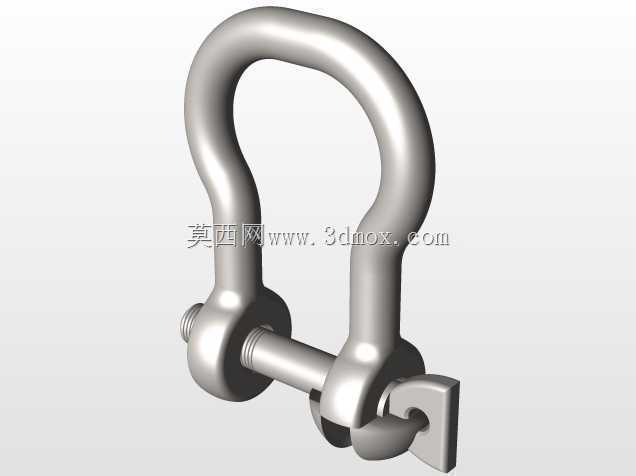

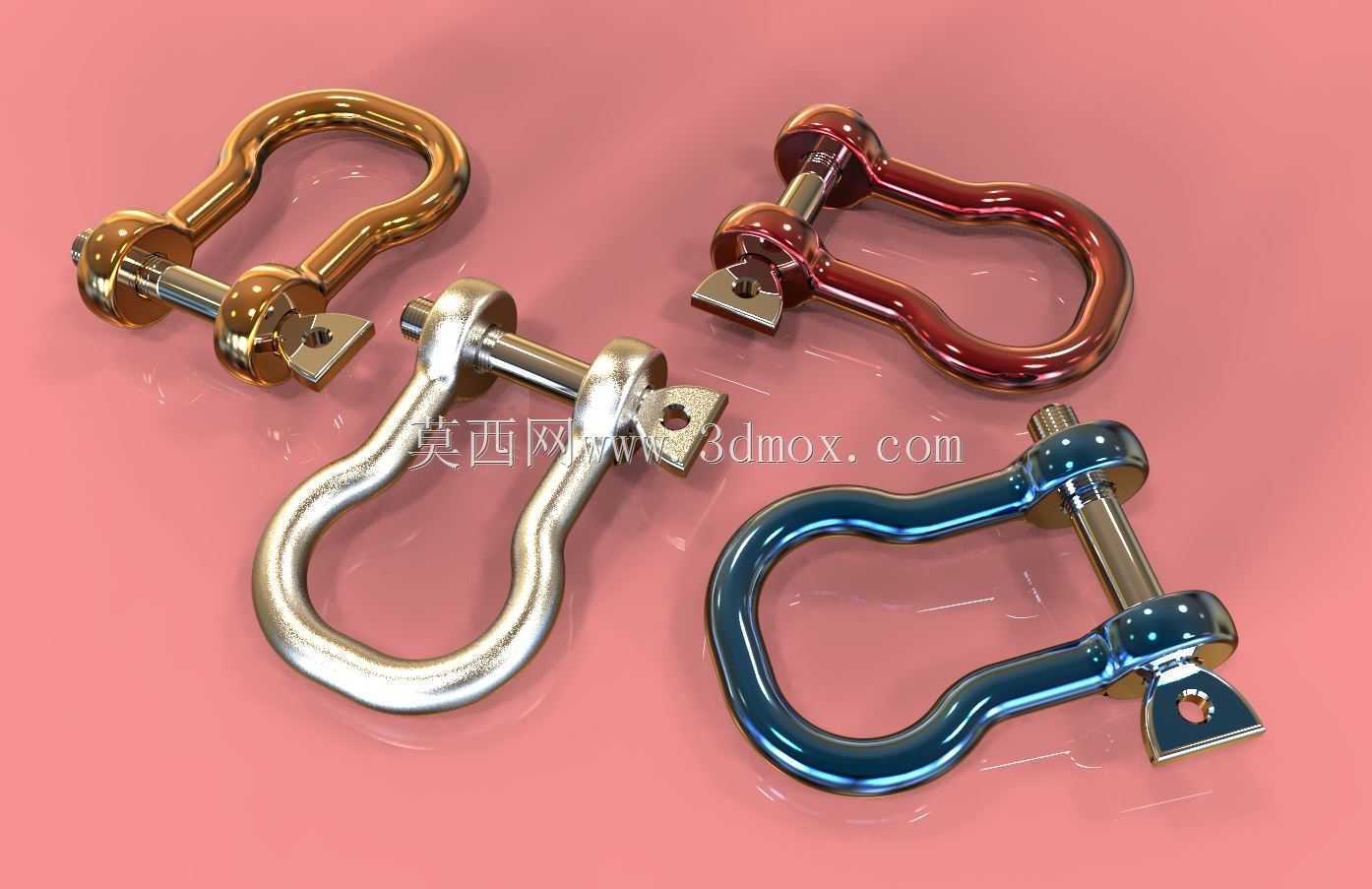

　　在起重吊装、户外绳索连接、重型设备固定、船舶系泊等作业场景里，这类弓型卸扣是索具系统里最常用的可拆卸连接构件，承担着索具与吊点、索具段与段之间的载荷传递作用，相比直型卸扣，弓型的内弧空间更大，能适配多根绳索、宽带吊索同时挂载的工况，不会因为索具堆叠挤压造成局部应力集中。从结构设计来看，这类卸扣主体采用整体锻造成型的弓型环体，配合横置的销轴组件实现开合，销轴端部带保险锁片结构，安装到位后锁片卡入环体端部的卡槽内，能避免作业过程中销轴受振动回转松脱，哪怕是长期在交变载荷、户外晃动的工况下使用，也不会出现销轴意外脱出的风险。不同表面处理的版本对应不同的使用场景，镀锌层的版本适合普通户外仓储、工地吊装场景，防锈能力满足常规露天作业需求；

　　镀彩锌、抛光镀铬的版本适合船舶码头、潮湿腐蚀环境，镀层致密性更高，能抵御盐雾、水汽的侵蚀；还有做了彩色氧化处理的轻量化版本，自重更轻，适合户外探险、绳索救援这类需要频繁手动拆装的场景，降低操作人员的负重。设计时环体的截面做了等强度优化，从顶部圆弧段到两端销轴安装座的截面平滑过渡，没有直角突变的结构，最大程度降低应力集中系数，按照额定载荷核算时，环体最小截面的安全系数取5倍以上，满足起重索具的安全规范要求。销轴与环体安装孔采用间隙配合，配合公差控制在H8/f7区间，既保证拆装时销轴能顺利穿入，又不会因为间隙过大造成载荷作用下的横向窜动，销轴的端部做了倒角处理，现场安装时哪怕索具吊点的孔位有轻微偏差，也能顺着倒角顺利穿入，

　　不需要额外修配。安装边界上，这类卸扣的销轴长度要保证穿过两端安装座后，锁片能完全卡入销轴端部的定位孔，安装时严禁将销轴直接焊接在环体上，也不允许在环体上随意打孔、切割改造，避免破坏整体锻造的金属纤维流线造成强度下降。实际使用时，载荷要沿卸扣的对称中心线施加，严禁横向斜拉载荷，斜拉会造成环体单侧受力过载，长期使用会出现永久变形甚至断裂。环体内腔的圆弧半径经过优化，能适配直径从6mm到20mm的钢丝绳、织带吊索，吊索与环体内壁接触的位置做了圆弧过渡，不会切割吊索的纤维或钢丝，延长配套索具的使用寿命。不同规格的卸扣对应不同的额定载荷，选型时要根据实际作业的最大静载荷，乘以动载系数后匹配对应载荷等级的卸扣，严禁小规格卸扣超载使用，

　　哪怕是临时作业也不允许。这类卸扣的维护也很简单，每次使用前检查环体有没有裂纹、变形，销轴有没有弯曲，锁片是否完好，转动销轴看是否有卡滞，定期给销轴涂抹润滑脂，避免锈蚀造成拆装困难，存放时要放在干燥通风的环境，避免和酸碱腐蚀性物质堆放在一起。
