多材质吊环连接紧固件结构设计

　　在起重吊装、设备安装、模具转运、重型构件固定等作业场景里，这类带环形吊耳的螺栓是核心受力连接件，区别于普通外六角螺栓的紧固功能，它的核心作用是为被连接构件提供可靠的吊装受力点，同时兼顾构件间的螺纹连接锁紧需求。从结构设计逻辑来看，这类零件的核心受力路径是环形吊耳→法兰承压面→螺纹啮合段，设计时首先要规避应力集中风险：吊环与螺杆衔接的根部做了大圆弧过渡处理，避免直角根部在受斜向拉力时出现应力突变导致断裂；吊环的内孔做了圆角打磨处理，减少与卸扣、吊绳等吊具接触时的应力切割，同时降低吊具的磨损速率。法兰承压面的设计是这类零件区别于普通螺栓的关键，加宽的法兰面不需要额外加装平垫圈，就能在拧紧时增大与被连接件表面的接触面积，

　　降低单位面积的压应力，避免软质被连接件表面被压溃，同时法兰面与螺杆的垂直度公差控制在0.1mm以内，保证拧紧后吊环的受力方向与螺杆轴线保持同轴，减少额外的弯曲力矩。螺纹段的设计遵循普通公制螺纹的啮合标准，螺纹精度控制在6g级，保证与标准内螺纹孔的啮合顺畅，啮合长度根据额定载荷做匹配设计，避免螺纹滑牙失效；螺杆末端做了倒角导向处理，方便快速拧入螺纹孔，同时保护首牙螺纹不受磕碰损伤。从安装边界来看，这类零件安装时需要保证被连接件的安装面平整，法兰面必须完全贴合安装表面，不能有悬空、偏斜的情况，否则会导致吊环受额外的弯曲应力，大幅降低额定承载能力；吊环的内孔穿入吊具时，要保证吊具与吊环的接触面积不小于内孔圆弧面的三分之一，

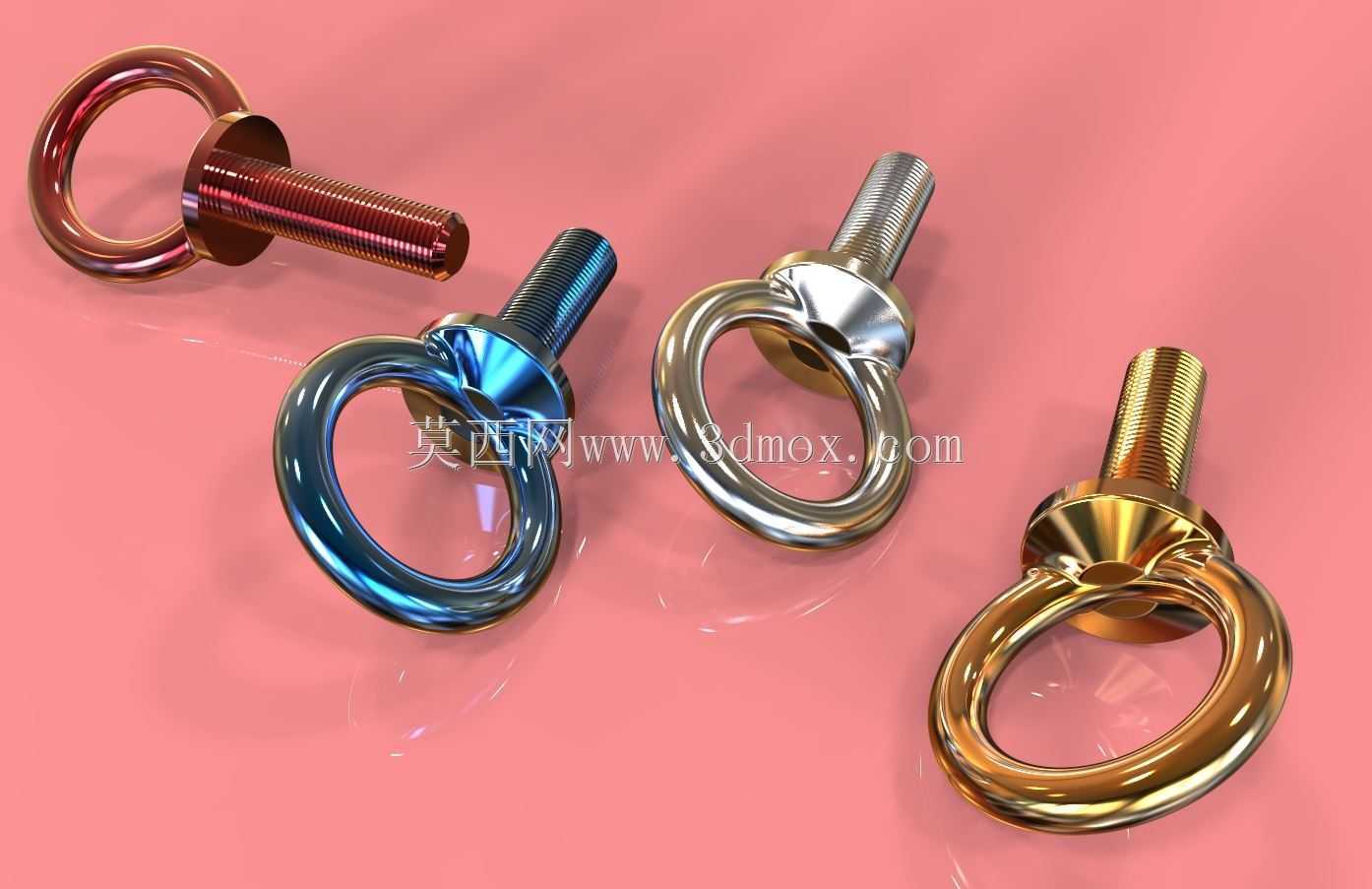

　　禁止使用尖锐边缘的吊具直接接触吊环内孔，避免切割损伤吊环基体。不同表面处理的款式适配不同的作业环境：镀彩锌款式适用于普通干燥的室内车间作业，成本较低，能满足常规的防锈需求；镀蓝白锌款式防锈能力略优于彩锌，适用于湿度稍高的半户外作业场景；不锈钢材质款式适用于潮湿、有弱腐蚀的化工、户外码头等场景，不会出现锈蚀卡死的情况；黄铜镀金款式更多用于装饰性吊装场景，比如展会重型展品吊装、高端设备的外露吊点，兼顾受力与外观质感。在实际选型应用时，需要根据作业的额定载荷选择对应规格的零件，严禁小规格零件超载使用，同时要注意这类零件的额定载荷是垂直起吊状态下的参数，当起吊角度偏离垂直方向时，实际承载能力会随角度增大快速下降，

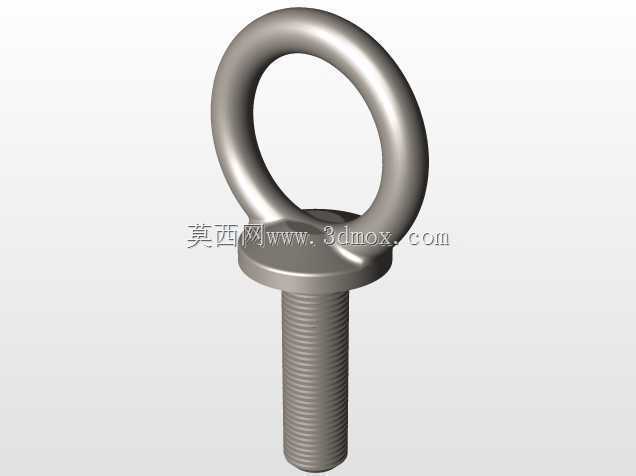

　　角度超过45度时需要降级选型，避免过载断裂。设计建模时，需要重点还原吊环根部的过渡圆弧、法兰面的平面度、螺纹的牙型参数，这些细节直接影响后续有限元受力分析的准确性，也能为后续的加工生产提供准确的图纸依据；吊环的环形截面直径、内孔直径、螺杆长度、螺纹规格这些核心尺寸，都需要对应实际的载荷参数做匹配，不能随意缩放比例，否则会导致零件的受力性能与设计预期不符。在设备安装场景中，这类零件常被预装在重型电机、减速机、机床床身等设备的顶部吊装位，设备安装到位后可以选择拆除或者保留作为后续检修的吊装点；在模具行业，这类零件被安装在注塑模、冲压模的模板侧面，作为模具上机、转序的吊点，需要根据模板的重量对称布置多个吊点，保证起吊时模具保持平衡，避免倾斜坠落。
