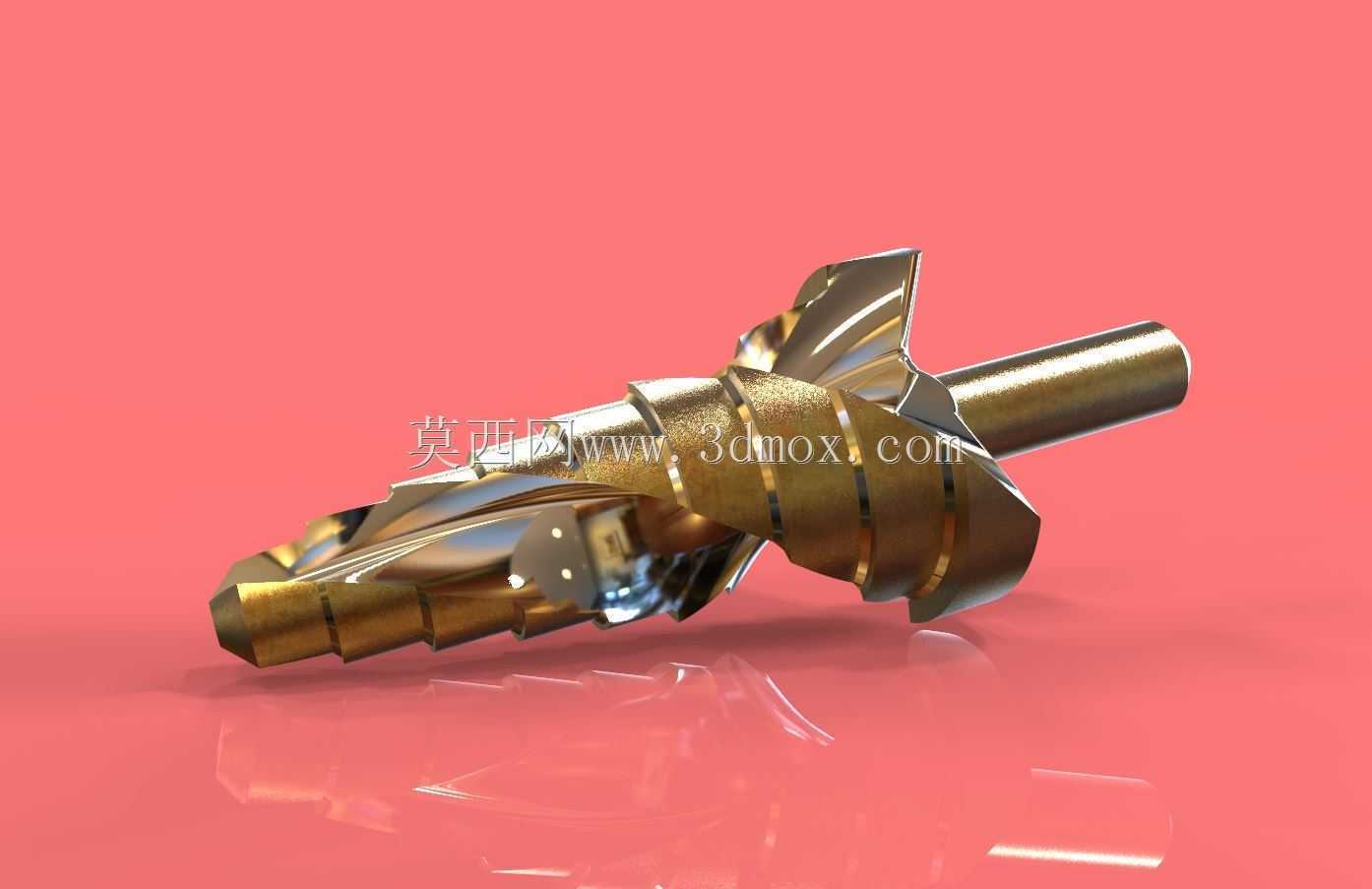

阶梯式多直径金属加工钻头结构设计

　　这款阶梯式多直径钻头，是面向现场多规格孔加工需求开发的切削刀具结构，在钣金加工、机柜装配、五金件修配、小型金属构件预制孔加工场景中，能大幅减少换刀频次，降低不同孔径加工时的刀具找正时间。从实际使用场景来看，普通直柄麻花钻单支只能对应单一孔径，加工不同直径的同轴台阶孔、或是同工件上多规格通孔时，需要频繁更换钻头、重新对刀，尤其是在薄板加工场景下，频繁换刀不仅拖慢加工节拍，还容易因多次装夹找正带来孔位同轴度偏差，而这款多直径钻头通过阶梯式的切削刃排布，单支刀具即可覆盖多个常用孔径的加工需求，一次进给就能完成从引导孔到目标大孔径的扩削成型，在配电箱加工、金属线槽预制孔、薄板五金件的台阶孔加工中，能有效提升加工效率，减少孔口毛刺、台阶错位等常见加工缺陷。

　　从功能特性上看，这款钻头的切削段采用逐级变径的螺旋刃结构，每一级直径段都对应独立的主切削刃与排屑槽，最前端的小直径段作为引导段，具备和普通麻花钻一致的钻尖角度，能在初始钻入阶段保证定心精度，避免钻孔偏斜；后续每一级台阶的端面都设计有对应的副切削刃，在完成扩径的同时能对台阶端面进行修平，保证台阶孔的端面垂直度。排屑槽沿钻体螺旋方向连续贯通，不同直径段的切屑都能顺着同一条螺旋槽顺利排出，不会因为台阶变径出现切屑卡滞、刮伤已加工孔壁的问题。钻柄采用标准等直径直柄结构，能适配普通手电钻、台钻、钻铣床等常规钻孔设备的夹头装夹，不需要特殊的夹持工装，装夹时只要保证夹持长度足够，即可传递足够的切削扭矩，避免加工过程中出现钻头打滑。

　　设计思路上，这款钻头的各级直径差控制在合理范围内，避免单级扩削量过大导致切削阻力陡增，既保证每一级切削的负载均匀，也能减少切削过程中的振动，延长刀具使用寿命。钻尖的横刃经过修磨优化，减小初始钻入时的轴向抗力，在薄板上钻孔时不会出现钻头顶推工件变形的问题；每一级切削刃的后角都根据对应直径的切削线速度做了匹配设计，小直径段线速度低，适当增大后角减少刃口摩擦，大直径段线速度高，适当减小后角保证刃口强度，避免高速切削下出现刃口崩损。螺旋槽的槽型采用宽槽浅底设计，针对薄板加工切屑偏碎的特点，能让细碎切屑快速排出，不会在槽内堆积造成堵屑、烧刀。

　　从安装边界与尺寸适配来看，这款钻头的直柄段直径统一，能适配常规13mm及以上规格的钻夹头，不需要过渡套即可装夹；整体长度控制在常规手持钻孔作业的舒适区间，既保证足够的钻孔深度，也不会因为刀具过长导致加工时刚性不足、出现振刀。各级台阶的轴向长度根据常见薄板、薄壁型材的厚度设计，能满足常见2-5mm厚度金属板材的台阶孔加工需求，加工时只要控制进给深度，即可精准加工出对应深度的台阶孔，不需要额外的深度限位工装也能保证台阶深度的一致性。在实际使用中，这款刀具尤其适合现场维修、小批量多规格孔加工的场景，不需要携带多支不同直径的钻头，单支即可完成多种常用孔径的加工作业，减少工具携带量，也避免了换刀过程中产生的定位误差，能有效保证多孔加工时的孔径一致性与位置精度。
