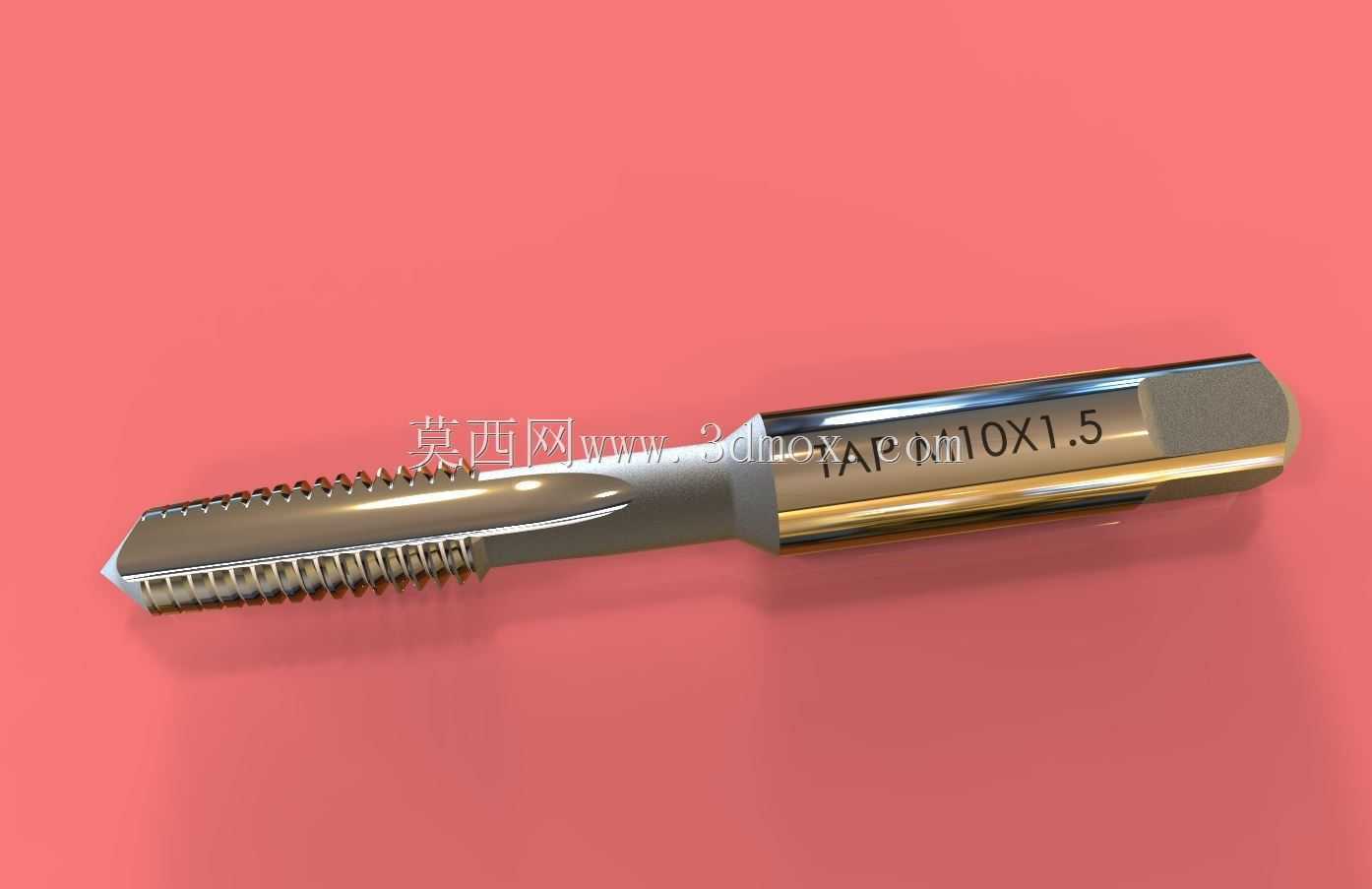

M10×1.5公制机用直槽丝锥结构设计

　　这款M10×1.5规格的直槽机用丝锥，是机械加工领域内螺纹加工工序里最常用的切削刀具之一，日常在普通车床、钻床、攻丝机以及加工中心上都能见到它的应用，主要用于在预制底孔的工件上切削加工出标准公制内螺纹，适配绝大多数碳钢、合金钢、有色金属以及部分硬质塑料的内螺纹加工需求，是五金加工、设备装配、模具制造场景里的必备消耗型刀具。

　　从结构设计逻辑来看，这款丝锥整体分为工作部分与夹持柄部两大段，工作部分又细分切削锥段与校准段，切削锥部分做了合理的锥角设计，攻丝切入时能逐齿分担切削负荷，避免单齿受力过大出现崩刃问题，每一圈切削齿都预留了标准容屑槽，直槽结构的设计一方面便于加工过程中切屑顺利排出，尤其适配通孔攻丝场景下切屑顺着进给方向自然掉落，不会出现切屑堵塞容屑槽刮伤已加工螺纹表面的问题，另一方面直槽结构的刃磨维护难度更低，车间一线操作人员使用普通工具磨床就能完成磨损后的刃口修复，不需要复杂的专用刃磨工装。校准段的齿形完全符合公制螺纹的牙型公差要求，攻丝过程中主要起到引导、修光螺纹牙型的作用，保证加工完成的内螺纹中径、牙型角、螺距都能满足通用螺纹的配合精度要求，和对应规格的外螺纹件配合时不会出现卡滞、间隙过大的问题。

　　柄部采用方尾结构设计，这个结构是为了和攻丝夹头的方孔配合，传递机床输出的扭矩，避免攻丝过程中丝锥在夹头内打滑，方尾的尺寸和丝锥公称直径做了匹配设计，既保证足够的扭矩传递能力，又不会因为柄部尺寸过大导致夹头适配性差，这款M10规格的丝锥柄部直径和方头尺寸都符合通用机用丝锥的安装尺寸标准，能直接适配市面上绝大多数标准攻丝夹头，不需要额外定制转接工装，安装时只要将方尾对准夹头方孔插入锁紧即可，装夹效率很高。

　　从实际使用的边界条件来看，这款丝锥适配的预制底孔直径为8.5mm，这是M10×1.5粗牙螺纹的标准底孔尺寸，攻丝前需要保证底孔的孔口做了合理倒角，避免切入时出现丝锥偏斜、崩齿的问题；加工不同材质工件时需要匹配对应的切削参数，比如加工普通Q235碳钢时，切削转速控制在每分钟几十转即可，同时要配合切削液冷却润滑，降低刃口的切削温度，减少刀具磨损，延长使用寿命；加工铝合金等软质金属时可以适当提高转速，同时注意及时排屑，避免切屑粘在刃口上影响螺纹表面质量。

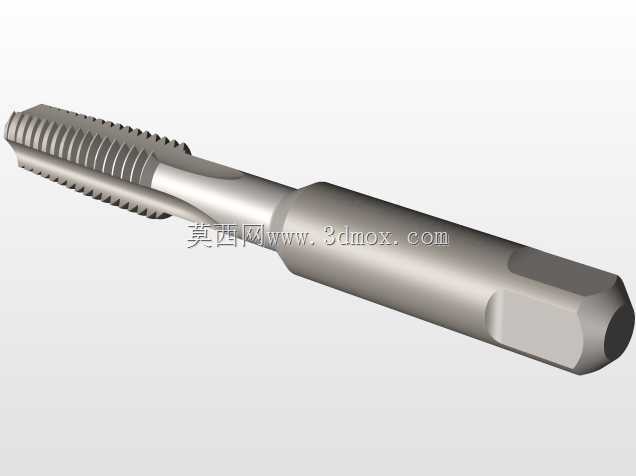

　　设计这款丝锥的三维模型时，重点还原了切削齿的牙型细节、容屑槽的螺旋升角与槽型轮廓、方尾的尺寸公差，每一个切削齿的前角、后角都按照实际刀具的几何参数做了还原，模型可以直接用于刀具装配仿真、加工工艺模拟、攻丝工序的运动仿真场景，也能作为刀具库的标准模型导入加工编程软件，辅助生成攻丝工序的加工代码。在实际生产场景里，这类直槽丝锥的通用性极强，不管是小批量的设备维修配做螺纹，还是大批量的流水线零件攻丝工序都能适用，相比螺旋槽丝锥，它的制造成本更低，刃磨维护更简单，是车间内螺纹加工的首选刀具类型，尤其在通孔攻丝场景下，直槽结构的排屑优势非常明显，很少出现因为切屑堵塞导致的丝锥折断、螺纹报废问题。
