仿生蓝闪蝶外观结构三维造型设计

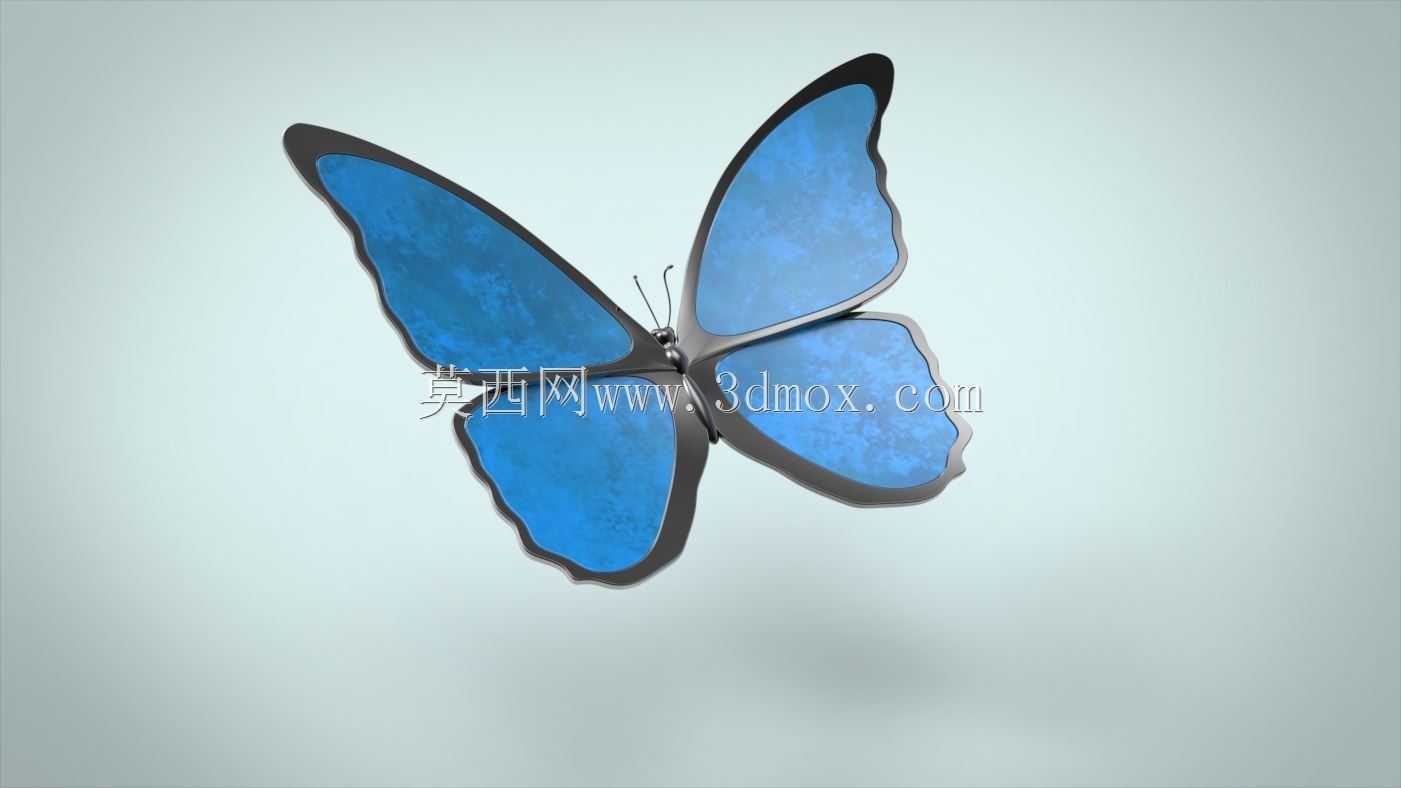

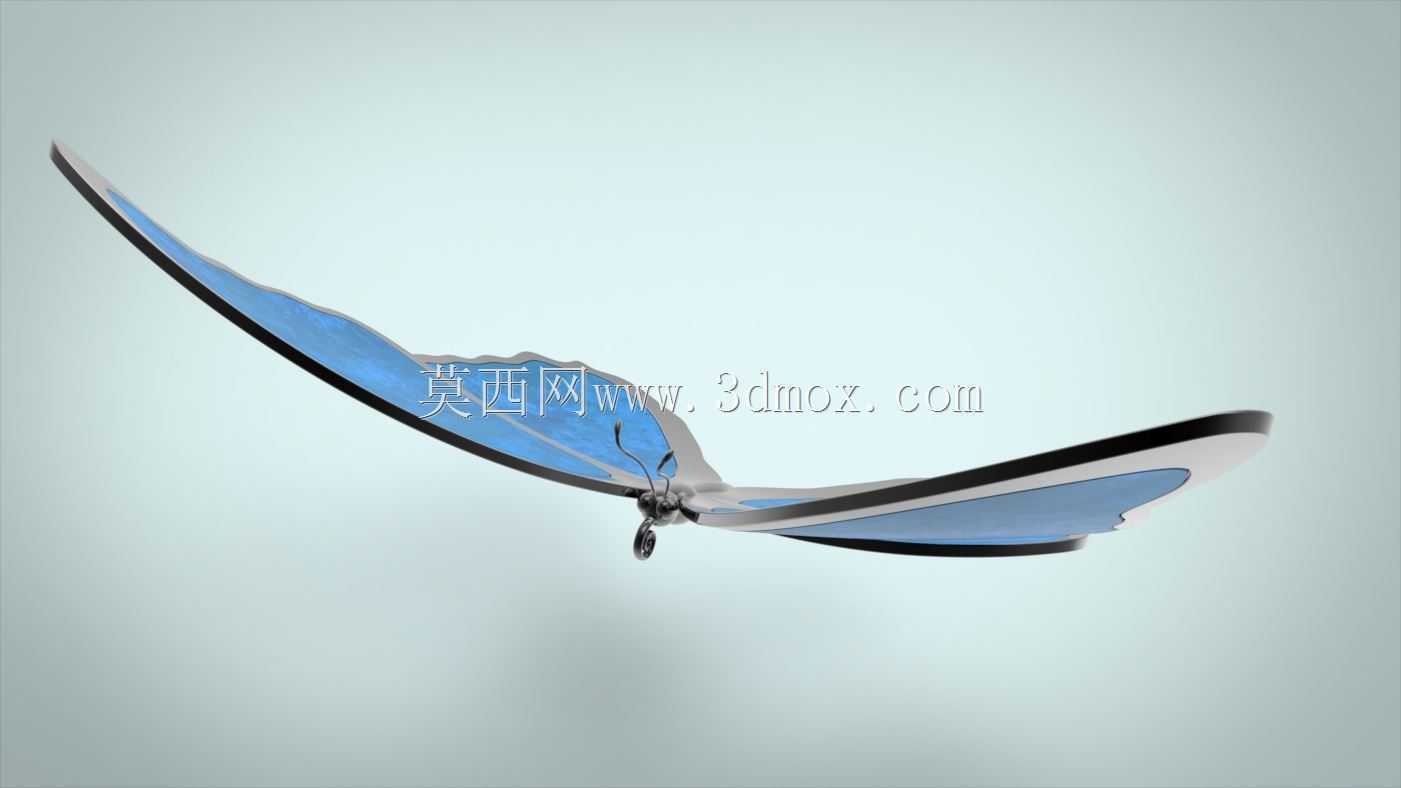

　　这款仿生蝴蝶造型的三维结构，最初的设计切入点是文创装饰与科普展陈场景的落地需求——在自然博物馆的昆虫展区互动装置、商业空间的艺术美陈摆件、文创周边的结构原型开发中，这类高还原度的仿生昆虫结构，既可以作为静态展示件搭配灯光系统营造自然氛围，也能作为微小型扑翼机构的外观承载壳体，适配科普教具的内部传动组件安装空间。从结构设计逻辑来看，整体造型参考了蓝闪蝶的自然形态，四片翅翼的曲面弧度完全复刻真实蝶翼的脉络起伏，边缘的不规则齿状轮廓做了工程化的圆角过渡，避免3D打印或者注塑开模时出现应力集中的尖角缺陷，同时保留了自然形态的视觉辨识度。翅翼与躯干的连接位置预留了0.2mm的装配间隙，既可以做固定粘接的静态结构，

　　也能加装微型铰接轴实现小角度的扑动动作，适配不同的应用场景需求。躯干部分的结构做了中空处理，内部腔体直径预留8mm的空间，能够容纳纽扣电池、微型震动马达或者LED灯组的走线与安装，不需要额外破坏外观结构就能实现发光、微动的展示效果，触角部分采用直径1mm的细柱结构，根部做了加厚的过渡圆角，能承受常规搬运、展示过程中的触碰载荷，不会出现轻易断裂的问题。在安装边界的考量上，整个模型的躯干底部预留了一个M3的螺纹孔位，既可以搭配金属支杆做立式展陈安装，也能通过磁吸底座吸附在金属展架表面，适配不同的展示安装方式，整体外轮廓的最大尺寸控制在120mm翼展、90mm高度范围内，不会占用过多的展示空间，

　　同时足够的尺寸细节能保证近距离观看时的形态还原度。设计过程中特意调整了翅翼的曲面厚度，主翅翼最薄处控制在0.8mm，边缘位置加厚到1.2mm，在保证透光性（适配内部打光需求）的同时，兼顾了结构强度，不会因为轻微的外力挤压出现翅翼变形的问题。翅翼表面的纹理结构做了分区处理，蓝色鳞粉区域的微凹凸纹理深度控制在0.1mm，既可以通过后期的表面喷涂、水转印实现蓝闪蝶的金属光泽质感，也能直接通过半透明光敏树脂打印实现透光的渐变效果，黑色翅脉的凸起结构高度0.15mm，能在视觉上强化翅翼的结构层次感，不需要额外的后期手绘就能呈现清晰的脉络分界。针对不同的加工工艺，模型的分型面做了隐藏式处理，

　　躯干的上下合模线设置在躯干侧面的黑色绒毛区域对应的结构位置，后期打磨处理时不会破坏蓝色翅翼的完整表面，降低后续表面处理的工作量。如果作为静态装饰摆件使用，只需要将翅翼与躯干通过胶水粘接固定，整体重量能控制在15g以内，搭配轻质底座就能稳定放置；如果作为动态科普教具的外壳，只需要在躯干中空位置加装微型曲柄摇杆机构，就能带动四片翅翼实现模拟真实蝴蝶的扑动动作，铰接位置的预留间隙能保证动作过程中不会出现结构卡滞，同时活动范围控制在上下30度的角度区间，避免翅翼摆动幅度过大导致连接位置断裂。在实际的展陈应用中，这类仿生结构还可以多只组合搭配，通过支杆固定在不同高度的展示面上，配合渐变的背景灯光模拟蝴蝶群飞的场景效果，相比平面的装饰画，立体的三维结构能带来更强的视觉冲击力，也能让科普展示的内容更具直观性。设计时也考虑了小批量生产的适配性，整个模型没有倒扣结构，不管是采用FDM3D打印、光固化打印还是小规模的注塑加工，都不需要做复杂的滑块抽芯结构，能有效降低生产加工的成本，同时拆分的零件数量只有躯干、两片前翅、两片后翅、两根触角共7个零件，装配流程简单，不需要复杂的工装就能完成组装，适合文创产品的小批量快速落地。
