法兰连接波纹管弹簧式三通调节阀结构

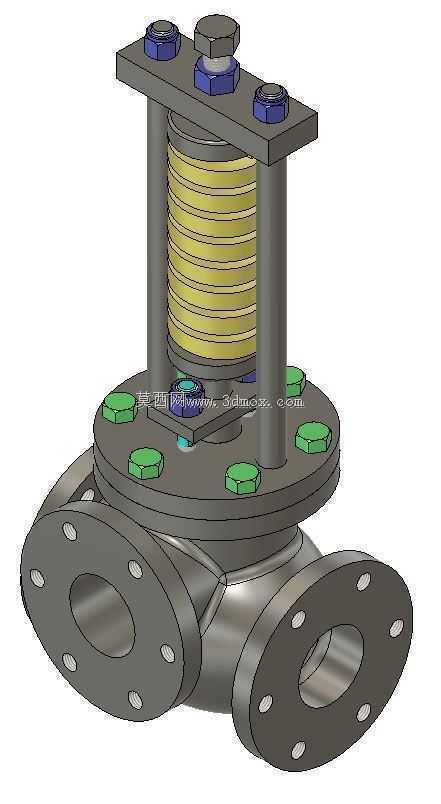

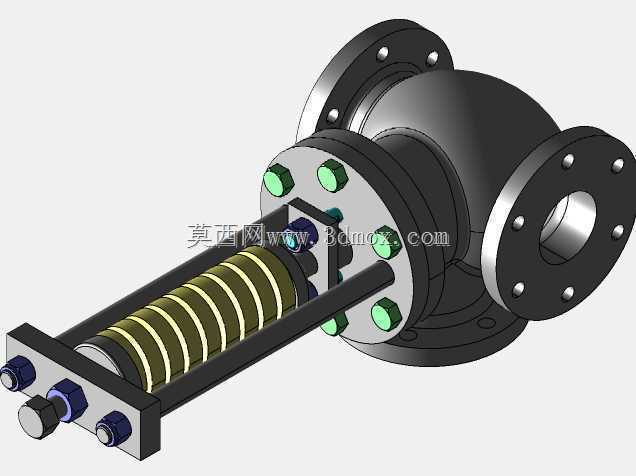

　　这款三通结构的弹簧式阀门，核心采用波纹管密封组件替代传统填料密封结构，从根源上解决阀杆运动过程中的外泄漏问题，在化工、医药、食品加工等对介质外泄零容忍的流体输送工况中适配性极强，可同时完成两路介质的合流或者单路介质的分流调节，替代管路上多个直通阀的组合配置，减少管线接头数量，降低系统泄漏风险点。从结构设计逻辑来看，下部阀体采用三通式流道布局，三个接口均为凸面法兰结构，法兰端面的螺栓孔沿圆周均布，安装时可直接与同压力等级的管线法兰通过螺栓紧固，法兰密封面的粗糙度、螺栓孔中心距均匹配常规工业管线的安装标准，无需额外加工过渡连接件即可完成现场装配。阀盖与阀体的连接采用多组内六角螺钉沿法兰圆周均匀锁紧，螺钉预紧力按对角线顺序分步施加，

　　避免阀盖受力不均导致密封面压偏，阀盖与阀体的接合面设置密封垫片，阻断介质沿接合面的外泄路径。上部的导向立柱采用对称双柱结构，为阀杆的上下运动提供稳定的径向支撑，避免阀杆在行程运动中出现偏摆，保证阀芯与阀座的同轴度，降低密封面的偏磨概率，延长阀门的实际使用寿命。波纹管组件上端与阀杆压盖焊接固定，下端与阀体内的密封座焊接连接，阀杆的升降行程完全被波纹管封闭在阀腔内部，即使在阀杆频繁往复动作的工况下，也不会出现介质沿阀杆间隙泄漏的问题，尤其适合输送有毒、有害、易挥发或者高价值的工艺介质，减少物料损耗与现场安全隐患。顶部的压紧组件通过螺母调整弹簧的预压缩量，弹簧套设在波纹管外侧，为阀芯提供复位驱动力，当执行驱动力撤除后，

　　弹簧的回弹力可推动阀芯快速回到初始密封位置，实现故障状态下的自动切断或者复位，弹簧的刚度选型匹配阀门的额定行程与工作压力，保证全行程范围内复位力稳定，不会出现卡滞或者复位不到位的问题。中法兰位置的绿色紧固螺钉为阀盖与阀体的主连接紧固件，螺钉的强度等级适配阀门的公称压力等级，保证在系统压力波动、水锤冲击的工况下，连接结构不会出现松动或者断裂。从安装边界来看，三个法兰接口的中心处于同一水平面，进出口的流道中心线共线，侧出口的中心线与主通道中心线垂直，现场管线布置时可根据流向需求选择合流或者分流的安装方式，阀门上部的执行机构安装空间需预留足够的阀杆行程余量，避免阀杆上升时与周边管线、支架发生碰撞。流道内部采用圆弧过渡结构，

　　减少介质在流道内的湍流与阻力损失，降低介质对阀体内壁的冲蚀速率，在含少量固体颗粒的介质工况下，平滑的流道也可减少颗粒沉积，避免阀腔内部堵塞。阀芯的密封面采用堆焊硬质合金处理，抗冲蚀、耐磨损性能优异，在频繁调节的工况下可长期保持密封精度，无需频繁拆解更换密封件。日常维护时，仅需拆解顶部的压紧螺母即可更换弹簧组件，无需将整个阀门从管线上拆下，大幅降低现场维护的工作量与停机时间。
