三通式工业流体压力调节装置结构

　　在化工流体输送、中小型实验装置流体回路、暖通空调冷媒分配支路这类需要对支路流体压力做精准调控的场景里，这类角式三通结构的调压装置一直是管路系统里的核心压力控制元件，和常规直通式调压阀不同，它的三个接口呈空间垂直分布，不需要额外加装三通转接头就能直接完成两路流体的汇流或者单路流体的分流调压，能大幅压缩管路排布的占用空间，尤其适合安装空间局促、管路走向需要直角转向的紧凑型设备集成场景。从实际功能来看，它的核心作用是稳定阀后输出的流体压力，不管上游入口的流体压力出现多大范围的波动，或是下游支路的用液流量出现瞬时变化，都能通过内部阀芯与弹簧的力平衡作用，把出口端的压力维持在预设的稳定区间，避免压力骤升冲坏下游的精密仪表、

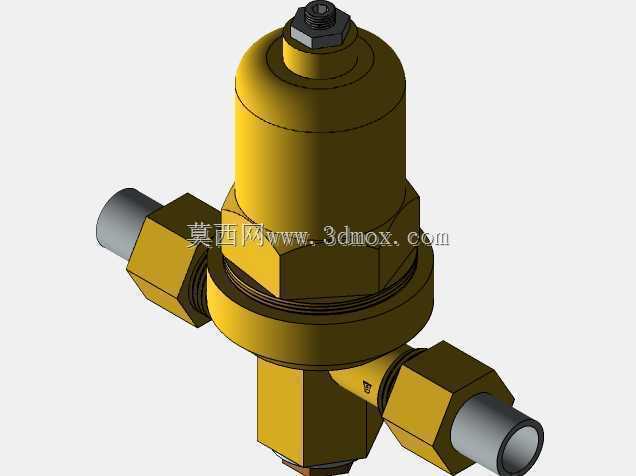

　　换热元件或是密封结构，也能防止压力不足导致流体输送效率下降、计量设备读数失准的问题。从结构设计的逻辑来看，这个调压装置采用了顶部膜片（或活塞）感应、下部阀芯节流的经典直动式调压结构，顶部的六角调节螺塞是用来预设调压弹簧预紧力的结构，旋转螺塞就能改变弹簧对阀芯的初始压紧力，以此匹配不同工况需要的出口压力设定值；阀体中段的多层六角锁紧结构，是用来把上阀盖、密封组件、阀芯腔体和下阀体牢牢压合在一起的，结合面处的密封槽可以适配橡胶或金属缠绕垫片，保证在额定压力工况下不会出现外漏；三个外螺纹接口都做了标准管螺纹的加工基准，接口端部的六角台肩是管路安装时的扳手受力位，安装时可以用开口扳手卡住这个台肩施加扭矩，

　　避免阀体整体受扭转力导致内部密封件错位、阀芯卡滞。从安装边界的尺寸逻辑来看，这类小通径直动式调压阀的接口通径一般在DN6到DN15区间，整体高度不会超过120mm，三个接口的中心距控制在40mm到60mm之间，安装时需要在阀体顶部预留至少30mm的操作空间，用来完成压力设定值的调节，同时要保证阀体的安装方向和流体流向标识匹配，其中两个同轴分布的接口分别作为流体的入口和主通路出口，垂直方向的第三个接口可以作为压力检测口、旁路回流口或是第二支路出口，不需要额外改造阀体就能适配不同的管路接法。建模过程中对这类零件的细节处理需要特别注意几个工程要点：一是阀体内腔的流道要做平滑过渡，不能出现直角台阶或是加工残留的凸起，

　　不然会在节流位置产生紊流，引发阀件振动和异常噪音，长期运行还会因为流体冲蚀导致阀芯密封面过早磨损；二是所有螺纹连接位置的退刀槽尺寸要符合管螺纹的加工标准，不能出现螺纹收尾过长导致安装时密封垫片无法压实的问题；三是运动部件的配合间隙要控制在合理范围，阀芯和阀套的间隙既要保证阀芯动作灵活无卡滞，又要避免间隙过大导致内部泄漏量超标，影响调压精度。在实际设备选型配套时，这类三通调压阀常被用在小型恒温试验设备的温控回路里，用来调节进入换热器的热媒压力，控制换热功率；也会用在实验室小型反应装置的进料管路上，稳定进料压力保证计量泵的进料精度；在压缩空气支路的分配系统里，它也可以直接装在气源处理单元的出口，同时给两个不同压力需求的气动元件供气，省去单独安装调压阀和三通接头的成本，减少管路的泄漏点。和外接三通加直通调压阀的组合方案相比，这种一体式三通结构的调压装置的流阻更低，因为流体在阀体内不需要经过两次90度转向，压力损失能降低30%左右，同时整体重量更轻，在移动类的小型流体设备上使用时，能降低管路的整体负重，减少设备移动过程中管路接头受振动松脱的风险。建模时对外观细节的还原也贴合实际工业产品的设计逻辑，阀体的外表面做了磷化发蓝的防锈处理质感，接口的连接螺母做了镀锌钝化的表面处理区分，不同材质的外观差异能帮助装配人员快速识别零件的功能分区，避免安装时错拆调节部位的锁紧结构。
