特斯拉阀单向止回结构设计

　　这款无运动部件的单向导通结构，核心依托流道的特殊几何构型实现流体正向低阻导通、反向高阻截止的功能，完全区别于传统依靠阀芯、弹簧等活动件实现止回的阀类结构，从根源上规避了活动件磨损、卡滞、疲劳失效的问题，在小流量微流体控制、特殊介质输送场景下有着不可替代的应用优势。从实际应用场景来看，这类结构常被集成在微流控芯片、小型燃料电池供气流道、精密化工试剂输送回路、长距离低压流体输送管网的局部止回段，也可搭配在对可靠性要求极高的航天流体回路、井下测压仪器的导流通道中，因为没有可动零件，它可以在含微小固体杂质的流体、弱腐蚀性介质、高低温交变的极端环境下长期稳定工作，不需要定期拆解维护，也不会出现活动件被杂质卡死后止回功能失效的故障。

　　从功能特性上看，正向流动时，流体顺着主通道的弧形导流面平滑推进，每一段分叉的斜向导流槽会将少量流体导入侧支回路，侧支回路的流体流出方向与主通道正向流向夹角极小，两股流体汇合时不会产生强烈的对冲紊流，整体流阻可以控制在极低水平，保证正向输送的效率；反向流动时，流体进入主通道后会直接冲击每一段斜向导流槽的迎流面，被强制分流进入侧支回路，侧支回路流出的流体方向与主通道反向流向形成近乎垂直的对冲，每一级流道都会产生强烈的紊流耗散，逐级叠加流动阻力，最终让反向流体的压力被逐层消耗，无法实现持续的反向导通，止回效果会随着流道级数的增加而提升，可根据实际工况的反向压力需求调整流道的段数。设计过程中首先要明确使用场景的额定流量、正向允许压损、

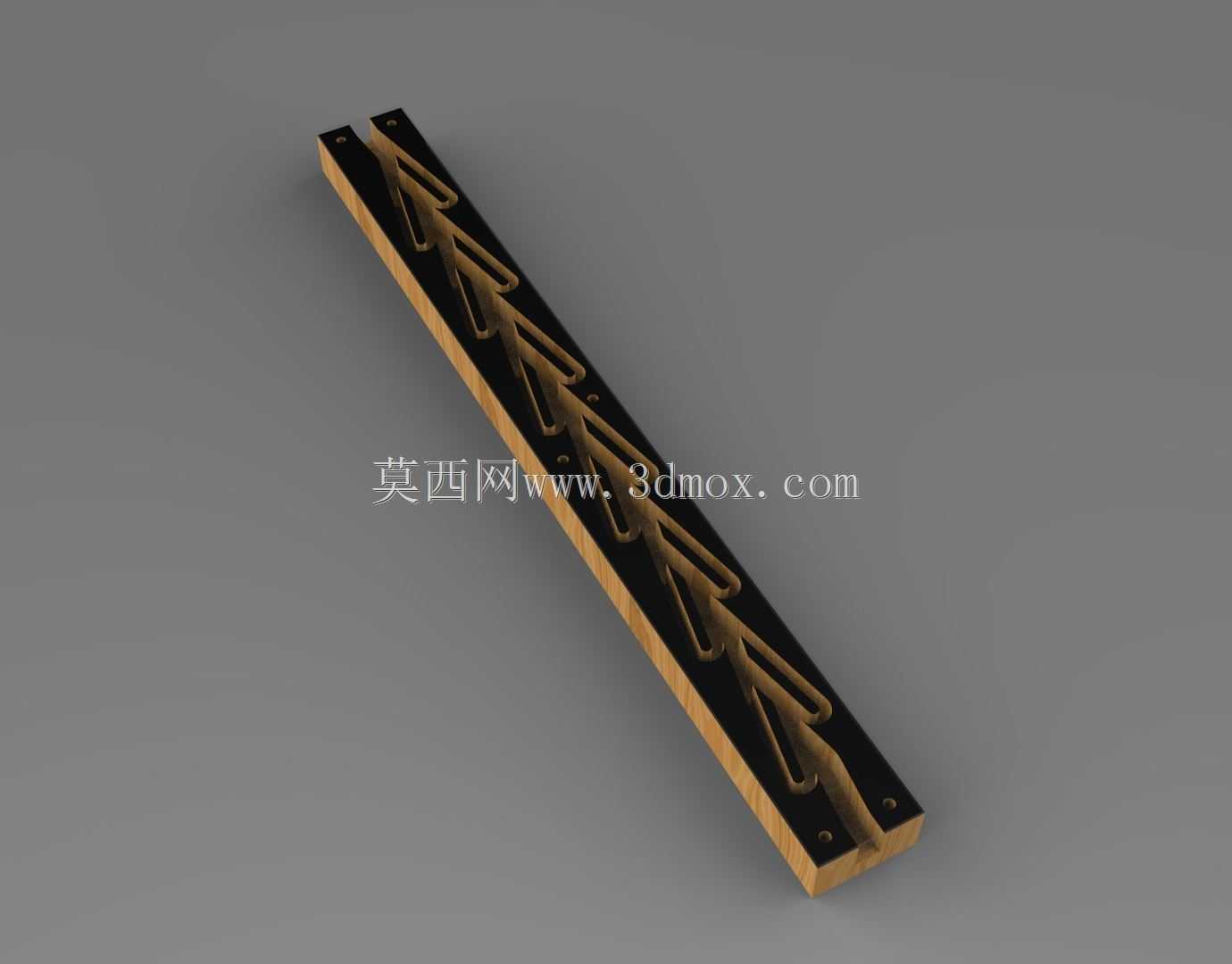

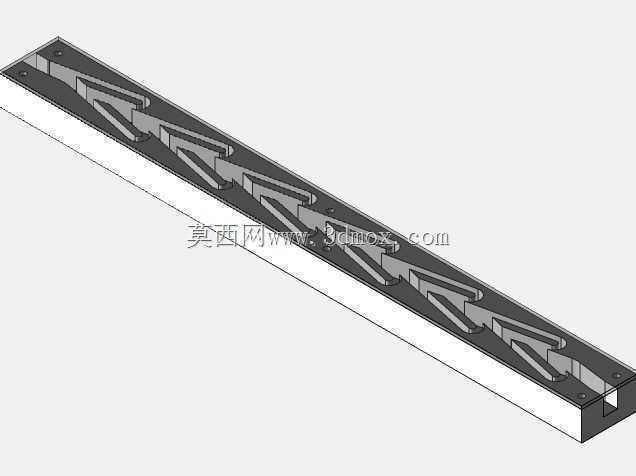

　　反向需要承受的最大背压三个核心参数，以此确定流道的整体宽度、每一级侧支槽的偏转角度、相邻两级流道的间距：侧支槽的偏转角度过小，反向流动时的分流对冲效果不足，止回压比会达不到设计要求；偏转角度过大，正向流动时流体进入侧支槽后回流会和主流形成对冲，反而抬升正向流阻。流道的截面形状优先选择矩形截面，一方面是加工时更容易保证尺寸精度，不管是采用铣削加工、3D打印还是微蚀刻工艺，矩形截面的成型一致性更好，另一方面矩形截面的侧支槽导流面是平面，流体冲击时的紊流耗散效果更稳定，不会出现圆弧截面下流体贴壁滑移导致的阻力下降问题。外形尺寸上，这款结构采用长条形一体化构型，整体长度可根据流道级数灵活调整，单级流道的长度控制在通道宽度的3-4倍区间，

　　宽度方向的总尺寸不超过主通道宽度的2.2倍，厚度方向可根据实际流通量需求在3mm到20mm区间选择，安装边界上，结构两端预留了平直的安装段，可直接通过端面密封对接标准管路，也可直接集成在整块流道板的内部不需要额外的连接配件，安装时不需要预留活动件的运动空间，整体占用的安装体积比同通径的弹簧式止回阀小60%以上。设计时还要注意流道内部的所有转角都做小圆角过渡，避免正向流动时出现直角区域的滞流区，减少杂质在流道内部沉积的概率，同时也能避免加工时的应力集中问题，提升整体结构的强度。针对不同的使用介质，还可以调整流道内壁的粗糙度要求：输送气体介质时，内壁粗糙度控制在Ra1.6即可满足低阻要求；输送粘性液体介质时，可将内壁抛光到Ra0.8，进一步降低正向流动的沿程阻力。
