仿生叶片式可调光阑虹膜传动结构

　　这套叶片式可调孔径传动结构，核心参考人眼虹膜的缩放逻辑设计，在光学通路调节、流体通径控制、精密限位场景中有着广泛的适配空间。日常接触的光学实验台光阑、摄影镜头光圈组件、特种管路的流量调节模块、自动化分拣工位的可变径定位工装，都能见到这类结构的衍生应用，其核心优势是能在单一旋转驱动下，实现中心通径的连续无级变化，且所有叶片同步动作，通径始终保持正圆形，不会出现偏置、卡滞带来的通径形变问题。

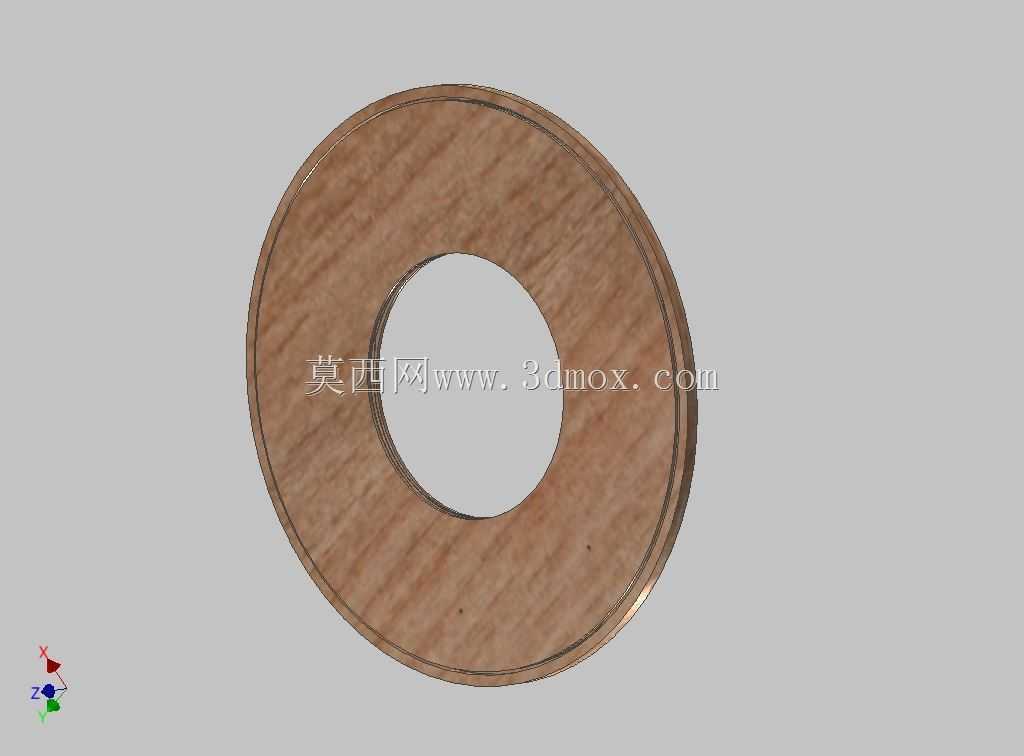

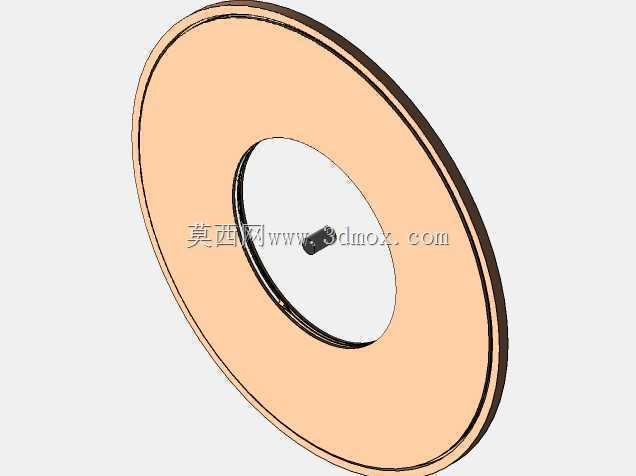

　　从结构逻辑来看，整套机构没有额外的复杂传动副，核心由固定基座、驱动环、六片异形曲面叶片三个部分组成。固定基座作为整个结构的安装基准，背面预留了环形定位止口，可直接嵌入配套设备的安装腔体内，止口与安装面的同轴度公差控制在0.02mm以内，避免装配后通径与设备光路/管路轴线出现偏斜。驱动环嵌套在基座的环形导槽内，可绕基座中心做定轴旋转，环体上对应每一片叶片的位置，都加工有圆柱销配合的弧形导槽，导槽的曲率经过反复校核，能保证驱动环转动固定角度时，每片叶片的位移量完全一致。

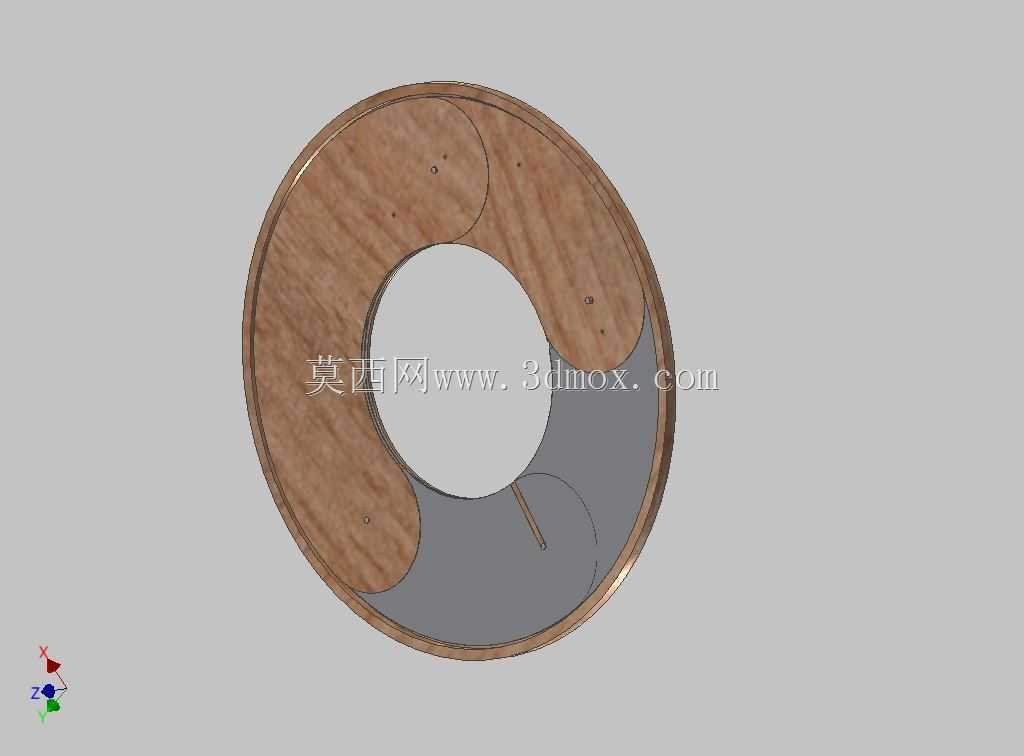

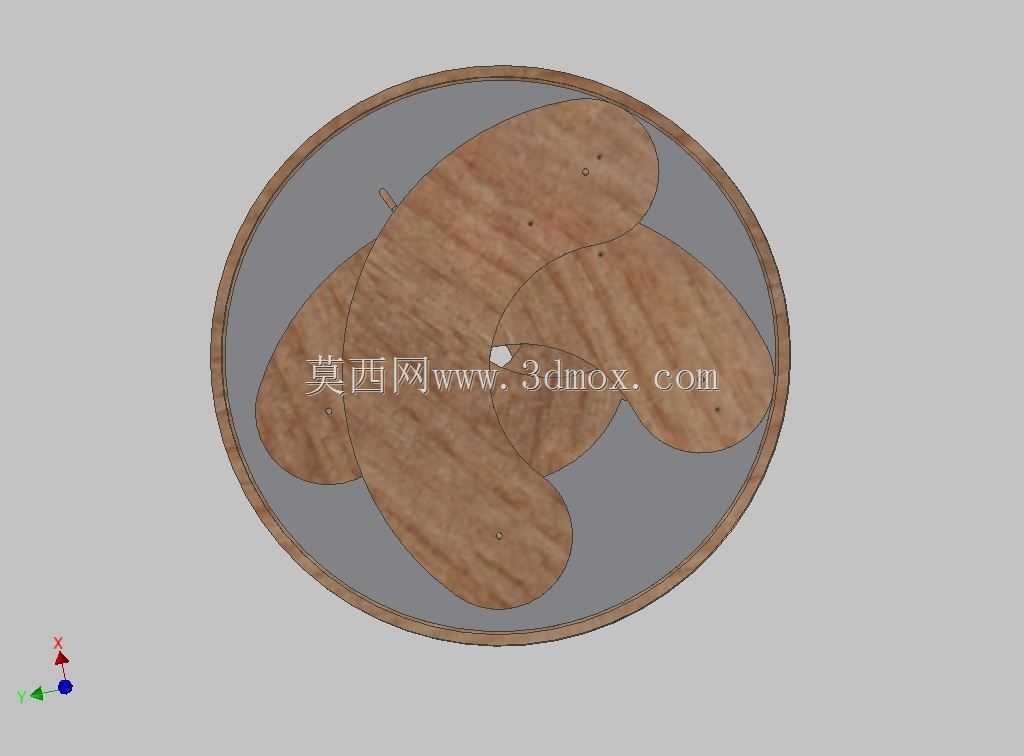

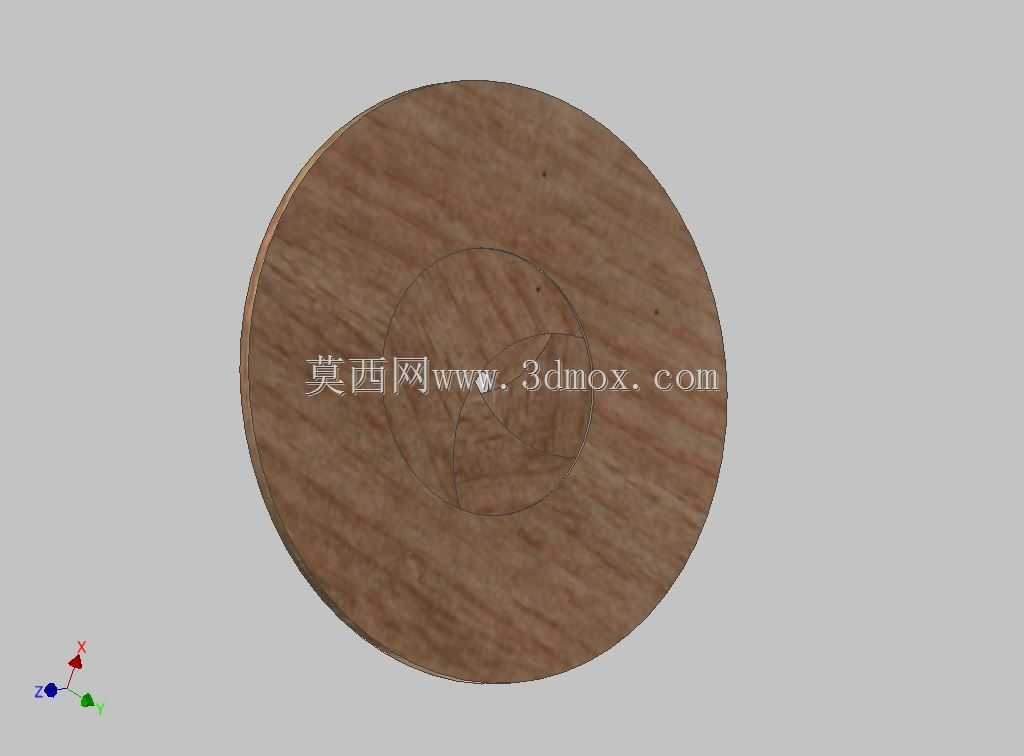

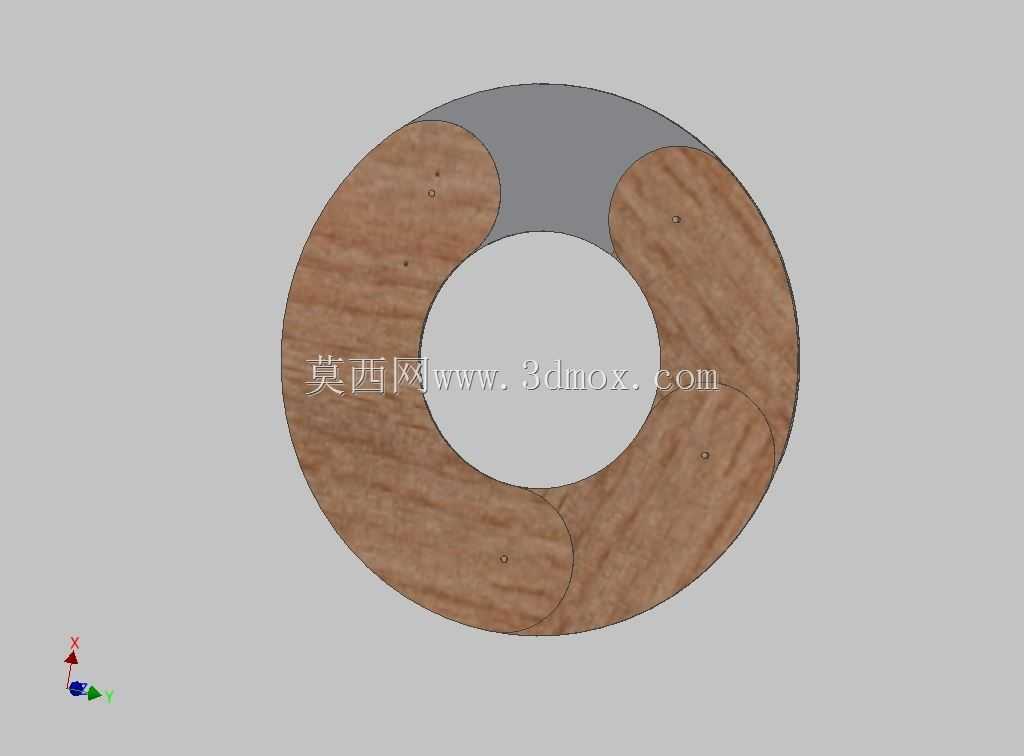

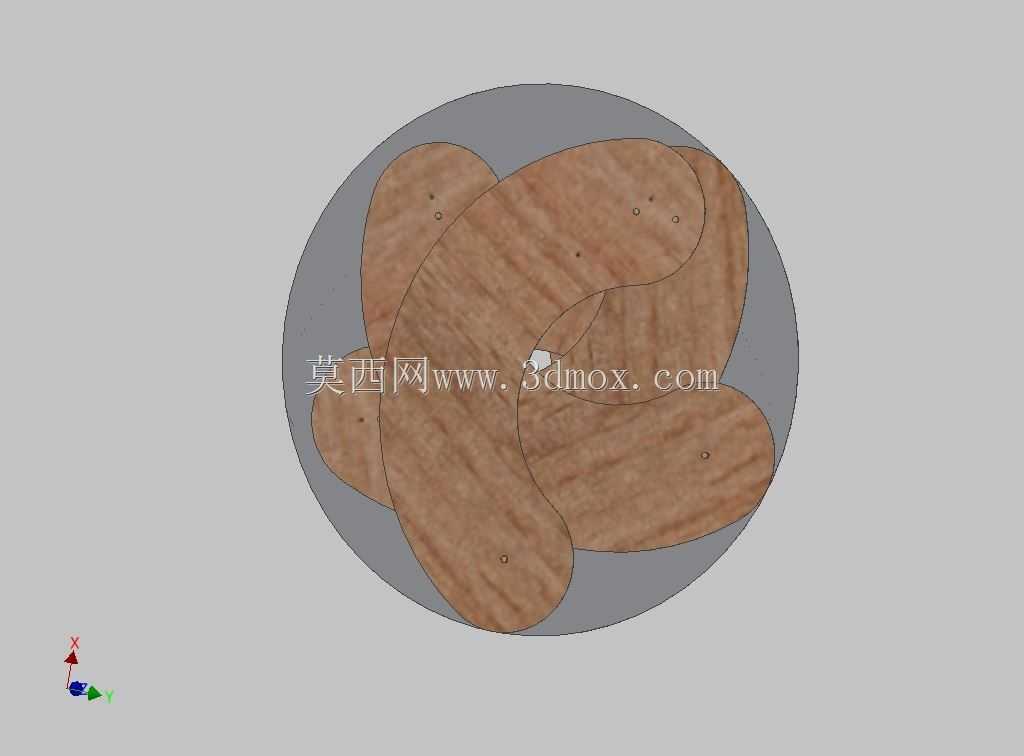

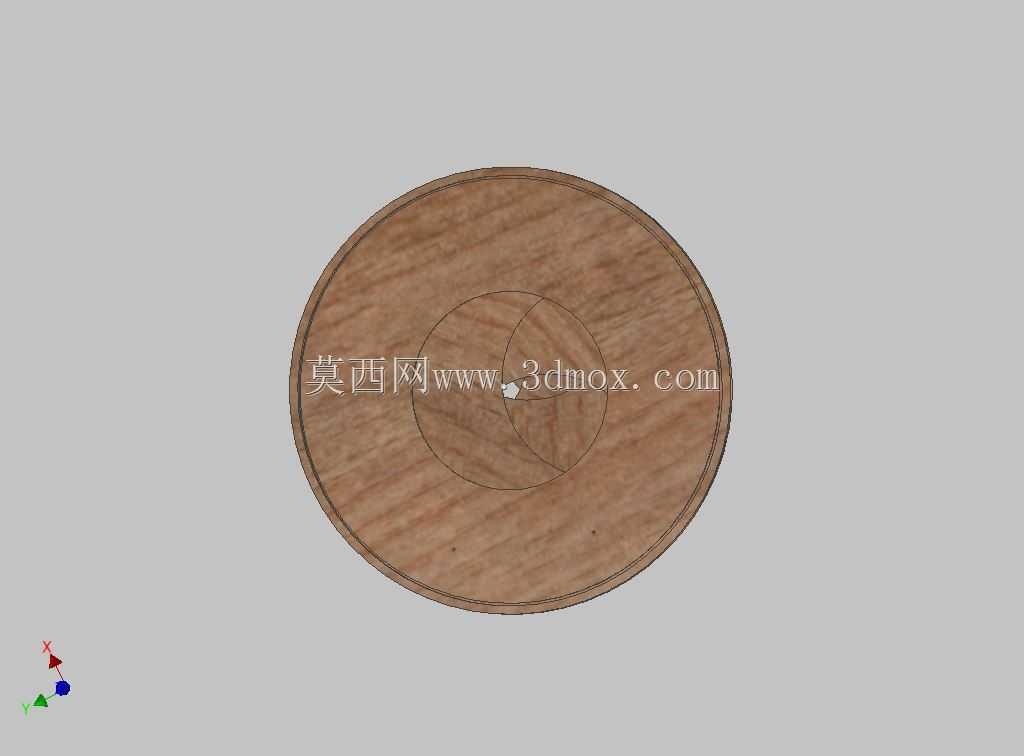

　　每片叶片的外形为类水滴形曲面，靠近中心的一侧加工有与通径匹配的圆弧刃口，叶片一端通过固定销铰接在基座的对应点位，另一端的驱动销嵌入驱动环的弧形导槽内。当驱动环沿顺时针方向转动时，导槽会推动所有叶片的驱动销同步位移，带动叶片绕自身固定铰接点转动，六片叶片的刃口同时向中心收拢，逐步缩小中心通径的尺寸；反向转动驱动环时，叶片则同步向外展开，通径逐步放大至最大边界。整个运动过程中，相邻叶片的接触面始终保持贴合，不会出现漏光、漏流的缝隙，叶片之间的重叠量经过计算，在通径全行程范围内，重叠区域宽度不小于3mm，避免小通径状态下叶片之间出现间隙。

　　设计过程中，首先要确定的是最大通径与最小通径的比值，这套结构的最大通径可覆盖基座内径的80%，最小通径可收缩至接近完全闭合，能满足绝大多数场景的调节需求。叶片的曲面轮廓是设计的核心难点，既要保证运动过程中叶片之间不会出现运动干涉，又要保证刃口围成的通径始终为正圆，建模时需要先通过运动仿真确定每个铰接点的位置、驱动导槽的曲率半径，再逐片生成叶片的实体轮廓，每调整一个铰接点的位置，都需要重新校核全行程的运动干涉情况，避免出现某一角度下叶片卡滞的问题。

　　从安装边界来看，整套结构的外轮廓为标准圆形，厚度方向仅包含基座、驱动环、叶片三层叠装的尺寸，整体厚度可控制在12mm以内，不会占用过多的设备安装空间。驱动环的外侧可加工轮齿，直接与减速电机的输出齿轮啮合，实现电动自动调节，也可预留拨杆接口，适配手动调节的使用场景。叶片的材质可根据使用场景更换，光学场景下选用发黑处理的铝合金叶片，避免反光影响光路；流体控制场景下可选用不锈钢或者工程塑料叶片，满足耐腐蚀、耐磨损的使用需求；重载定位场景下则可选用淬火钢材，提升叶片的结构强度，承受工件定位时的侧向压力。

　　在实际装配调试时，需要先将所有叶片的固定销逐一压入基座的铰接孔内，保证叶片转动灵活无卡滞，再将驱动环的导槽对准每片叶片的驱动销，缓慢压入基座的导槽内，最后安装前端压圈，限制驱动环的轴向窜动。装配完成后需要转动驱动环走完整个行程，检查是否有卡滞点、叶片之间是否有异常摩擦，通径在全行程内是否保持正圆，若出现局部卡滞，可通过微调驱动销与导槽的配合间隙、打磨叶片接触面的毛刺来解决。这类结构相比其他可调孔径机构，零件数量少、装配难度低、调节精度高，不需要复杂的控制系统就能实现同步调节，在中小通径的调节场景下，有着非常高的应用性价比。
