电源变压器用耦合底座结构设计

在电子电工领域的电源变压器装配体系中，耦合底座是承担绕组定位、磁路耦合限位、整机安装固定的核心结构件，其结构合理性直接影响变压器运行时的磁耦合效率、振动耐受能力与长期服役稳定性。这类底座通常应用于小功率工频电源变压器、信号耦合变压器的内部装配环节，既需要为绕组线圈提供可靠的承托限位，也要保证铁芯与绕组之间的相对位置精度，避免因装配偏移导致的磁漏增大、耦合系数下降问题，同时还要适配整机设备的安装孔位，实现变压器模块与设备壳体的刚性连接。

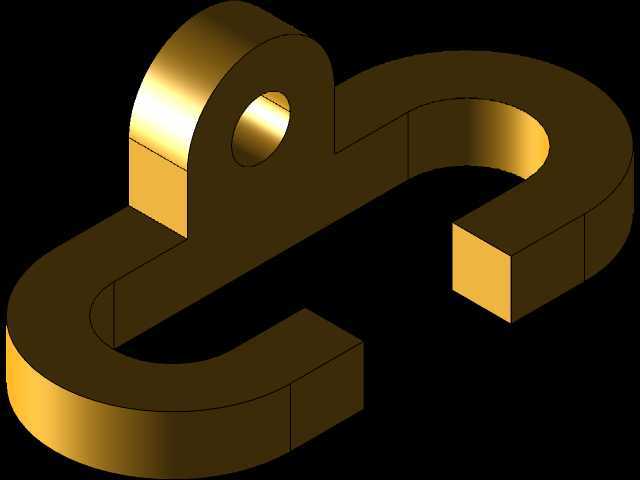

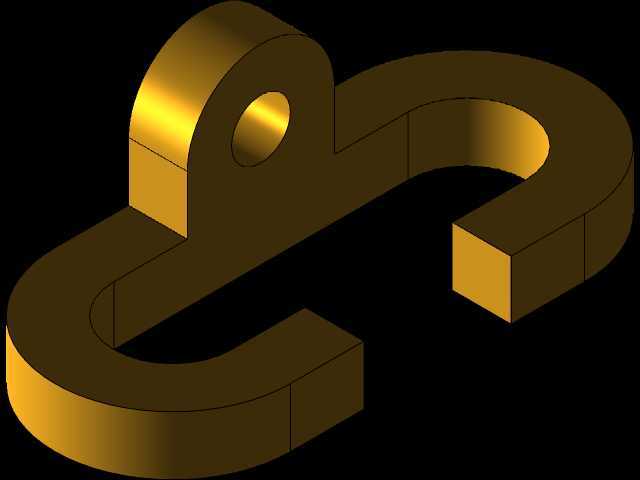

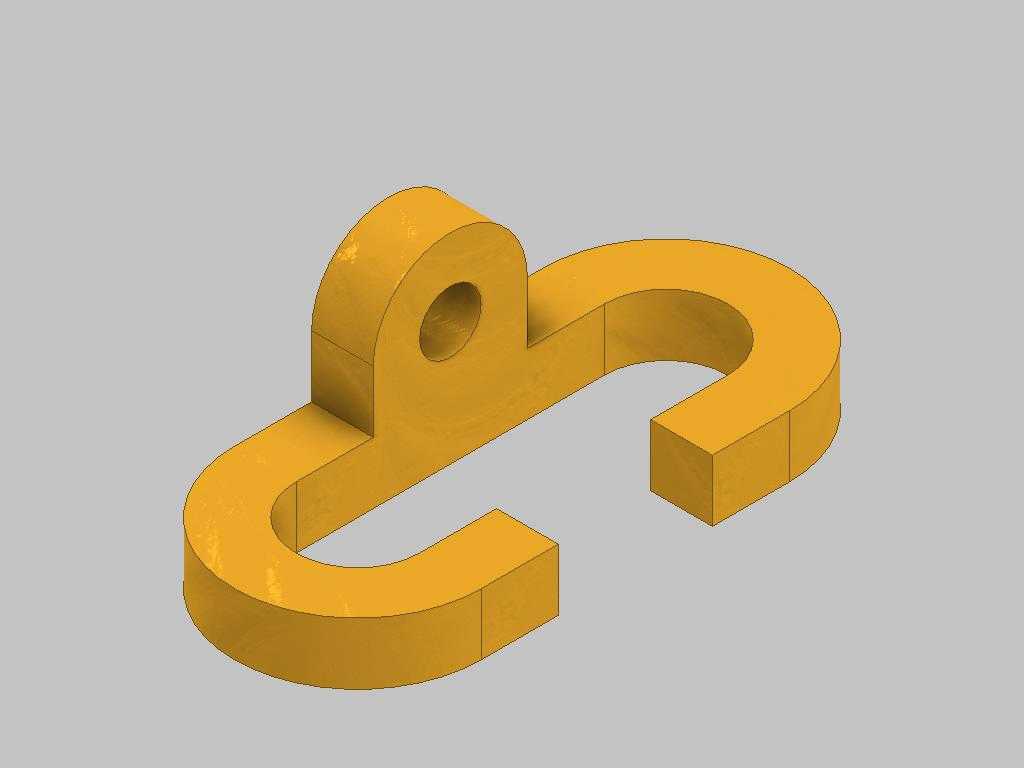

从结构功能特性来看，该耦合底座采用一体化弯折成型的C型开口承托结构，主体承托面为等厚度的弧形弯折结构，弧度与变压器环形绕组的外圆弧度完全匹配，能够与绕组外侧形成面接触承托，相比传统的点式或线式固定结构，面接触可以大幅降低单位面积的压应力，避免长期使用中绕组外层绝缘层被压损的风险。底座一端设置带通孔的立式安装耳，通孔为同轴光孔设计，可穿过固定螺栓将底座整体锁紧在变压器骨架或设备安装板上，安装耳与主体承托结构之间采用大圆角过渡，既消除了折弯处的应力集中风险，也提升了整体结构的抗扭刚度，在设备受到运输振动、运行冲击时，不会出现安装耳根部断裂的问题。C型结构的两个开口端为平直的限位端面，安装时可卡在变压器骨架的定位凸台侧面，限制底座沿绕组圆周方向的转动自由度，无需额外设置防转销即可实现周向定位，减少了装配工序与额外零件数量。

在设计思路层面，该结构充分考虑了小功率变压器的装配空间限制与量产加工可行性，整体采用等壁厚设计，既可以通过金属板材冲压折弯一次成型，也适用于粉末冶金、工程塑料注塑等批量加工工艺，加工过程中无需复杂的二次切削工序，材料利用率高，适合大规模量产。结构上没有设置多余的冗余特征，所有几何特征都服务于定位、承托、安装三个核心功能：弧形承托面负责匹配绕组外形提供均匀支撑，立式安装耳负责提供整机安装的锁紧点位，开口端平直端面负责周向防转限位，各功能特征之间的过渡区域均采用圆角处理，避免锐边在装配过程中划伤操作人员或损坏绕组绝缘层。安装耳上的通孔位置经过尺寸链校核，装配后底座的承托面与变压器铁芯的中心轴线保持同轴，保证绕组安装后与铁芯的气隙均匀，不会出现局部气隙过大导致的磁阻上升问题。

从安装边界与尺寸适配角度来看，该底座的弧形承托面内径适配常规小功率电源变压器的绕组外径，安装耳的高度低于变压器绕组的顶端高度，装配后不会突出于变压器整体轮廓之外，不会额外占用设备内部的安装空间，适配各类紧凑型电源模块、工控电路板的内置变压器安装需求。底座的整体厚度根据常用变压器的重量范围设计，在承受对应重量绕组的静载荷与常规振动加速度的动载荷时，结构变形量控制在绝缘层允许的形变范围内，不会因结构变形导致绕组移位。两个开口端的平直端面之间的开口宽度略小于绕组外径，装配时可通过材料的微量弹性变形卡入绕组外侧，形成预紧力，在螺栓锁紧之前即可实现底座与绕组的预固定，方便装配线上的操作人员快速定位零件，提升装配效率。

实际应用中，这类耦合底座不仅承担机械固定的作用，部分采用金属材质加工的底座还可以兼做磁屏蔽结构的连接基体，通过安装耳与设备壳体的接地端连接，将绕组外部的杂散磁场引导至壳体接地，降低变压器对周边电路的电磁干扰。结构设计时预留的公差带适配不同厂家生产的同规格绕组的尺寸偏差，在绕组外径存在常规制造公差的情况下，依然可以实现可靠的卡合与承托，不会出现过松导致的晃动或过紧导致的装配困难问题。底座的所有外露棱边均做了倒钝处理，即使在狭小的设备内部空间进行装配操作，也不会出现割线、割手的问题，符合电子装配行业的安全设计规范。
