Inventor设计角站连接固定结构件

在低压配电柜体、小型工业控制模组的内部走线与元件固定场景中，这类角站结构件是承担相邻构件垂直连接、分散局部载荷的核心小尺寸零件，日常多布置在型材框架的转角衔接处、小型电源模块的安装支撑位，替代传统的直角角码适配更紧凑的安装空间。从实际使用需求出发，这类零件不需要承担大吨位的重载载荷，但需要兼顾安装便捷性与定位精度，避免相邻构件装配后出现错位偏移，同时要适配标准紧固件的安装尺寸，不需要额外定制特殊规格的螺丝就能完成装配。

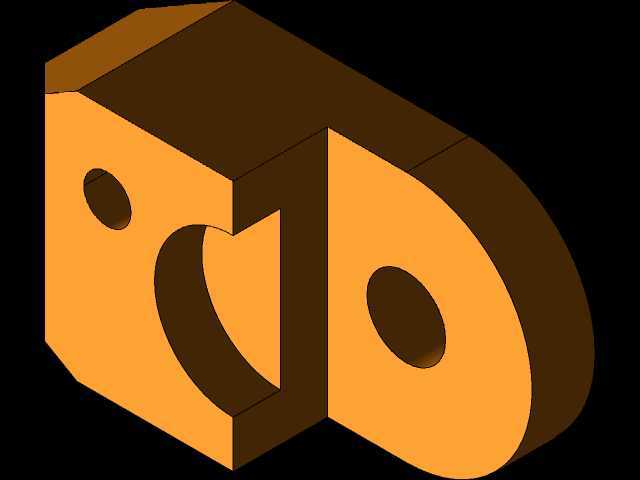

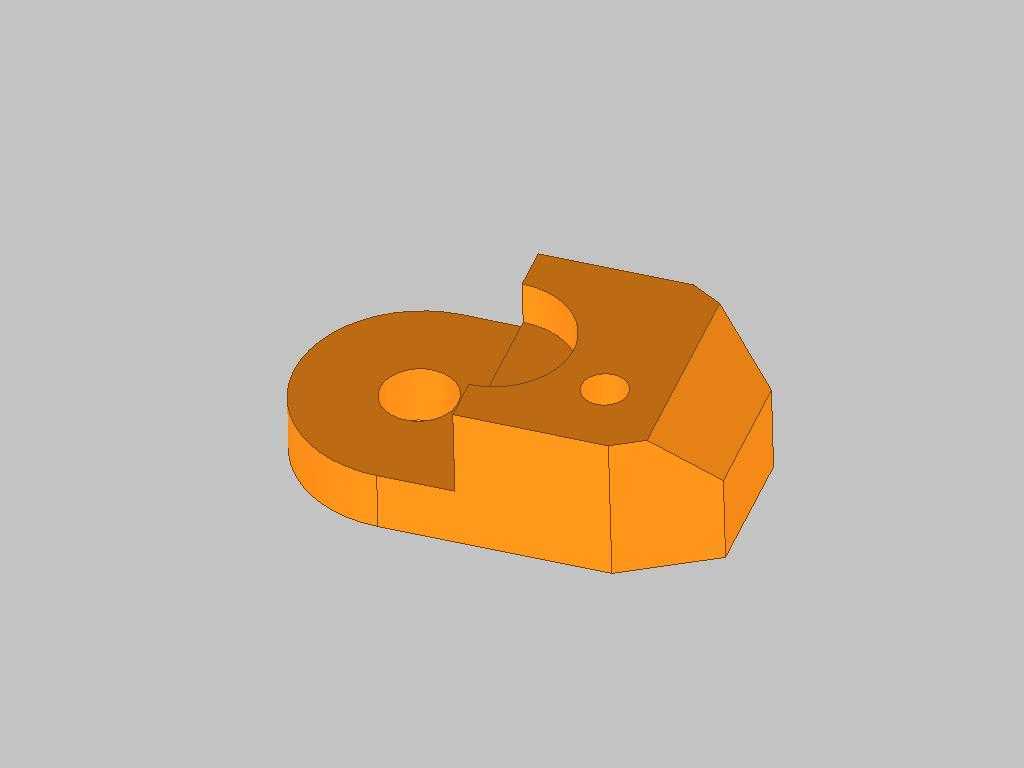

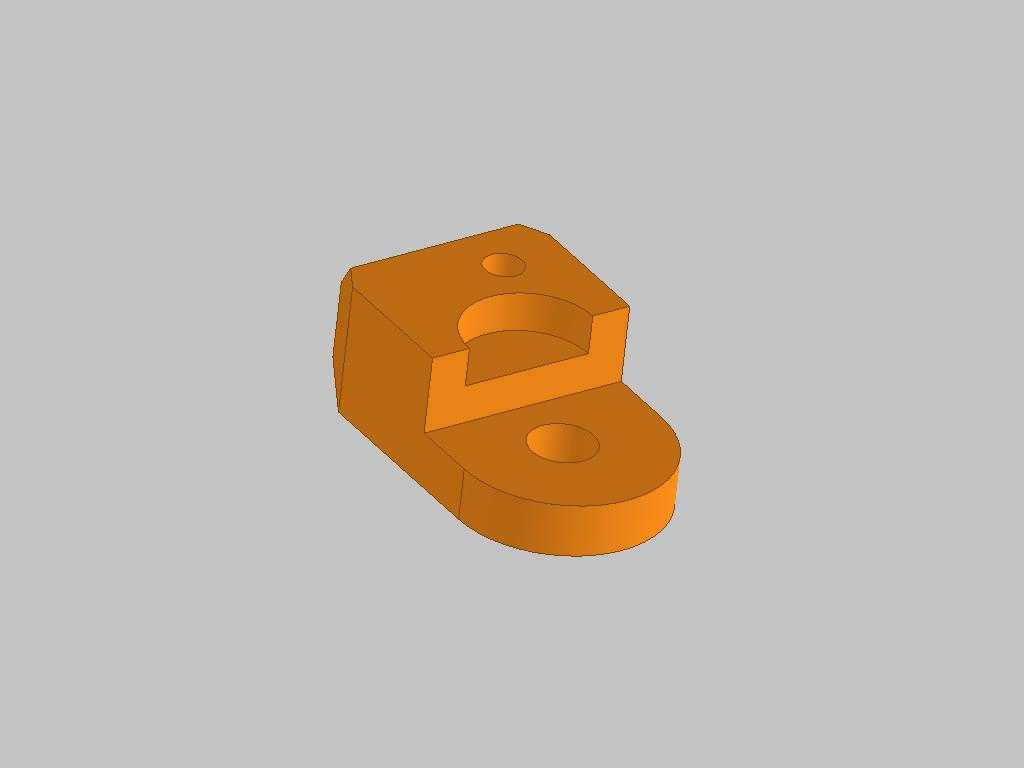

设计这类零件时，首先要明确安装边界的约束条件：零件整体分为两个相互垂直的连接面，其中一侧为带半圆避让槽的块状结构，半圆槽的弧度完全匹配待固定圆柱类构件的外径，比如小型接线端子的固定柱、线束固定座的定位轴，装配时可以直接卡入圆柱件外侧，不需要额外调整位置就能实现径向定位；另一侧为带圆形沉孔的耳状延伸结构，沉孔深度刚好容纳标准盘头螺丝的头部，装配后螺丝顶面不会突出零件表面，避免和周边其他元件产生干涉。两个连接面的过渡位置做了等壁厚的加强处理，没有出现尖锐的直角应力集中区，在承受侧向拉扯力时，应力会沿着过渡圆弧均匀分散到整个连接面，不会在转角位置出现断裂隐患。

从外形尺寸来看，这类零件的整体轮廓控制在小型安装空间适配范围内，块状主体的厚度和耳状延伸结构的厚度保持一致，不需要额外做厚薄差设计，既方便采用注塑或者粉末冶金工艺批量加工，也能减少加工过程中的材料浪费。两个安装孔的中心距严格匹配常用工业铝型材的槽位间距，或者小型PCB板的安装孔位标准，不需要在装配现场重新打孔定位，直接对齐孔位拧入紧固件就能完成固定。半圆避让槽的开口边缘做了微小的倒角处理，既可以在卡入圆柱构件时起到导向作用，也能去除加工后的锐边，避免装配时划伤操作人员的手部或者破坏相邻构件的表面防护层。

实际选型使用时，这类角站零件可以适配多种场景的垂直连接需求：在小型电源变压器的外围固定框架中，它可以连接相邻的绝缘安装板，把变压器本体牢牢固定在框架内部，避免设备运行时的振动导致连接松动；在桌面型小型实验设备的机架搭建中，它可以替代大尺寸角码，在紧凑的转角位置完成型材连接，不会突出型材表面影响设备的外观平整度；在低压电气控制盒的内部，它可以作为走线槽的端部固定件，把塑料走线槽牢牢固定在盒体内壁，避免线束拉扯导致走线槽移位。设计过程中没有多余的装饰性结构，所有的外形特征都服务于安装定位与载荷传递的功能：耳状结构的圆形沉孔除了容纳螺丝头部，还能在装配时起到一定的误差补偿作用，当相邻构件的孔位存在微小的加工偏差时，沉孔的锥面可以引导螺丝顺利拧入，降低对零件加工精度的过高要求，控制批量生产的成本。零件的所有外边缘都做了R0.5左右的小圆角处理，既符合机械零件的安全设计规范，也能在注塑加工时改善材料的流动性，减少填充缺陷，提升零件的成品率。在三维建模过程中，这类零件的特征逻辑非常清晰：先绘制两个垂直连接面的基础轮廓，拉伸生成主体结构后，再添加半圆避让槽、安装沉孔、过渡圆角等特征，所有特征的参数都可以根据实际安装场景的需求快速调整，比如改变半圆槽的直径适配不同外径的圆柱构件，调整安装孔的中心距适配不同规格的安装型材，不需要重新搭建整体建模逻辑就能快速衍生出适配不同场景的同系列零件，大幅提升结构设计的复用效率。
