汽车发动机起动齿圈三维结构设计

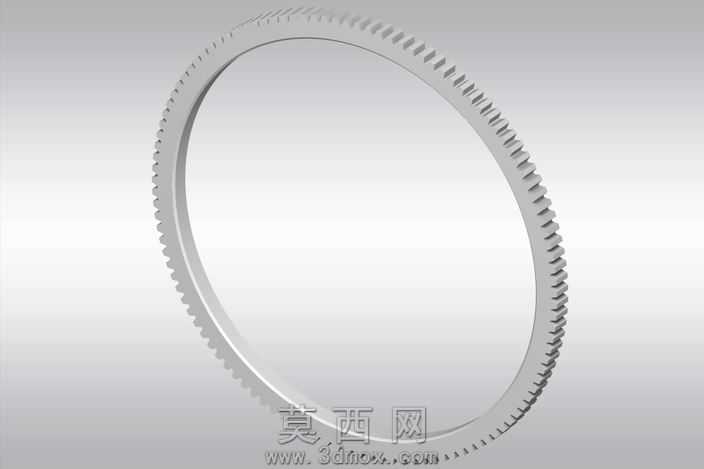

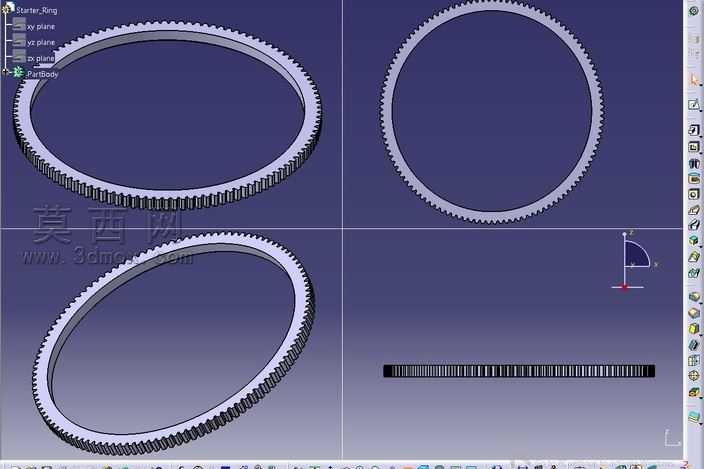

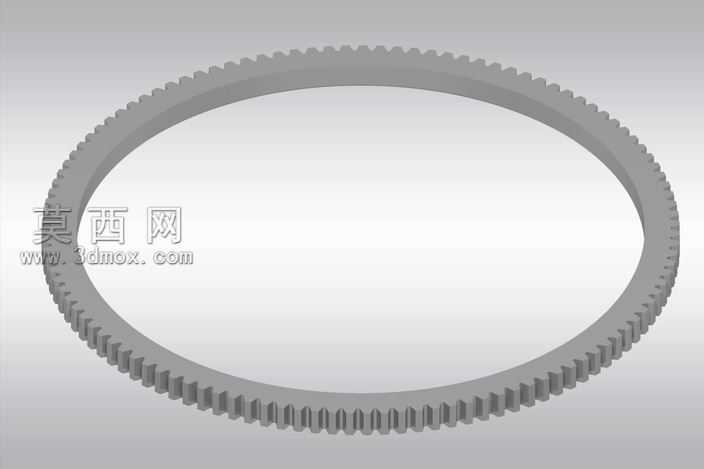

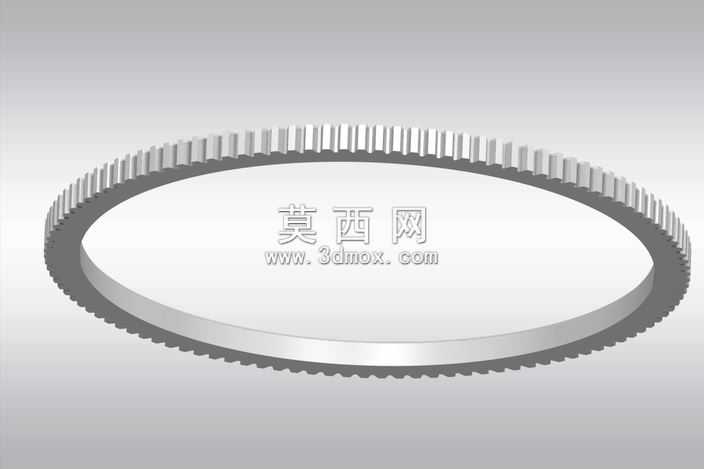

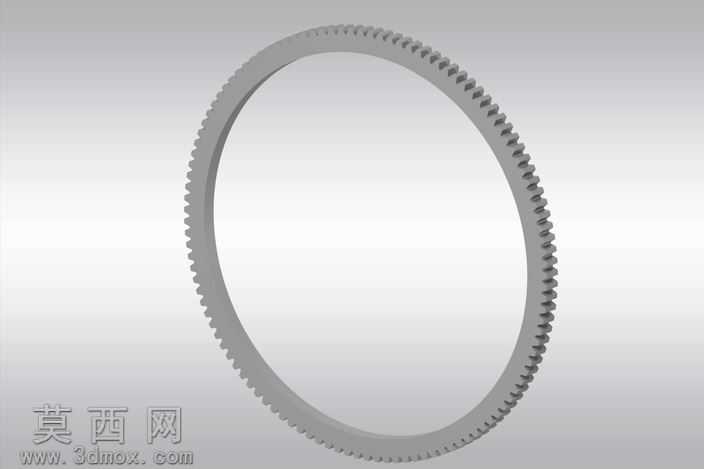

本模型为汽车发动机配套的起动齿圈，建模阶段以实际车用起动齿圈的工程参数为基准，首先绘制齿圈的环形基体草图，确定内圈定位孔径、外圈齿顶圆直径、齿圈轴向厚度等核心尺寸，通过拉伸命令生成基础环形实体。齿形部分采用渐开线齿廓参数化绘制，依据起动马达小齿轮的啮合模数、压力角、齿数匹配对应齿形参数，通过圆周阵列命令均匀排布所有轮齿，保证每一个轮齿的齿距、齿厚、齿高完全一致，满足传动啮合的精度要求。建模过程中对齿根过渡圆角进行了精细化处理，避免应力集中导致的齿圈断裂风险，同时还原了齿圈与飞轮配合的定位止口结构，确保装配定位的准确性。材质渲染阶段选用中碳钢材质表现，还原金属锻件的哑光银灰色金属质感，对齿面啮合区域做了细微的粗糙度纹理处理，区分加工面与非加工面的视觉差异，齿圈端面做了倒角细节的还原，符合实际机械加工的工艺特征。结构设计上充分考虑起动工况的受力特性，齿圈整体采用等截面环形结构，轮齿与基体为一体化设计，保证扭矩传递过程中的结构强度，能够将起动电机小齿轮输出的扭矩稳定传递给飞轮，带动内燃机完成起动周期的初始旋转。模型整体结构完整，所有细节均参照真实车用起动齿圈的设计规范制作，可用于发动机起动系统的结构演示、装配模拟以及相关传动结构的设计参考，清晰展现了起动齿圈从外形轮廓到内部啮合结构的全部设计特征。
