四旋翼航拍作业无人机结构设计

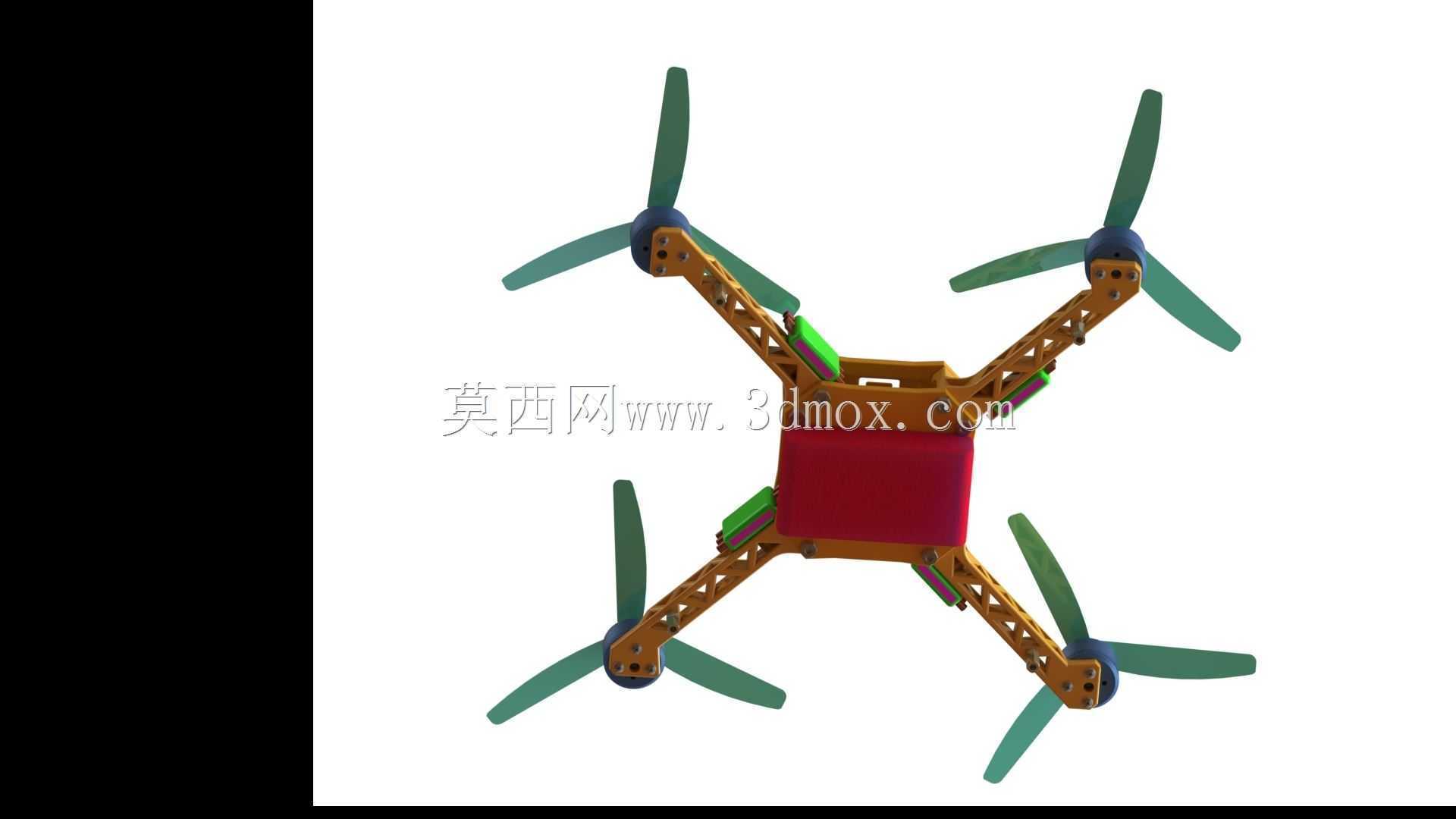

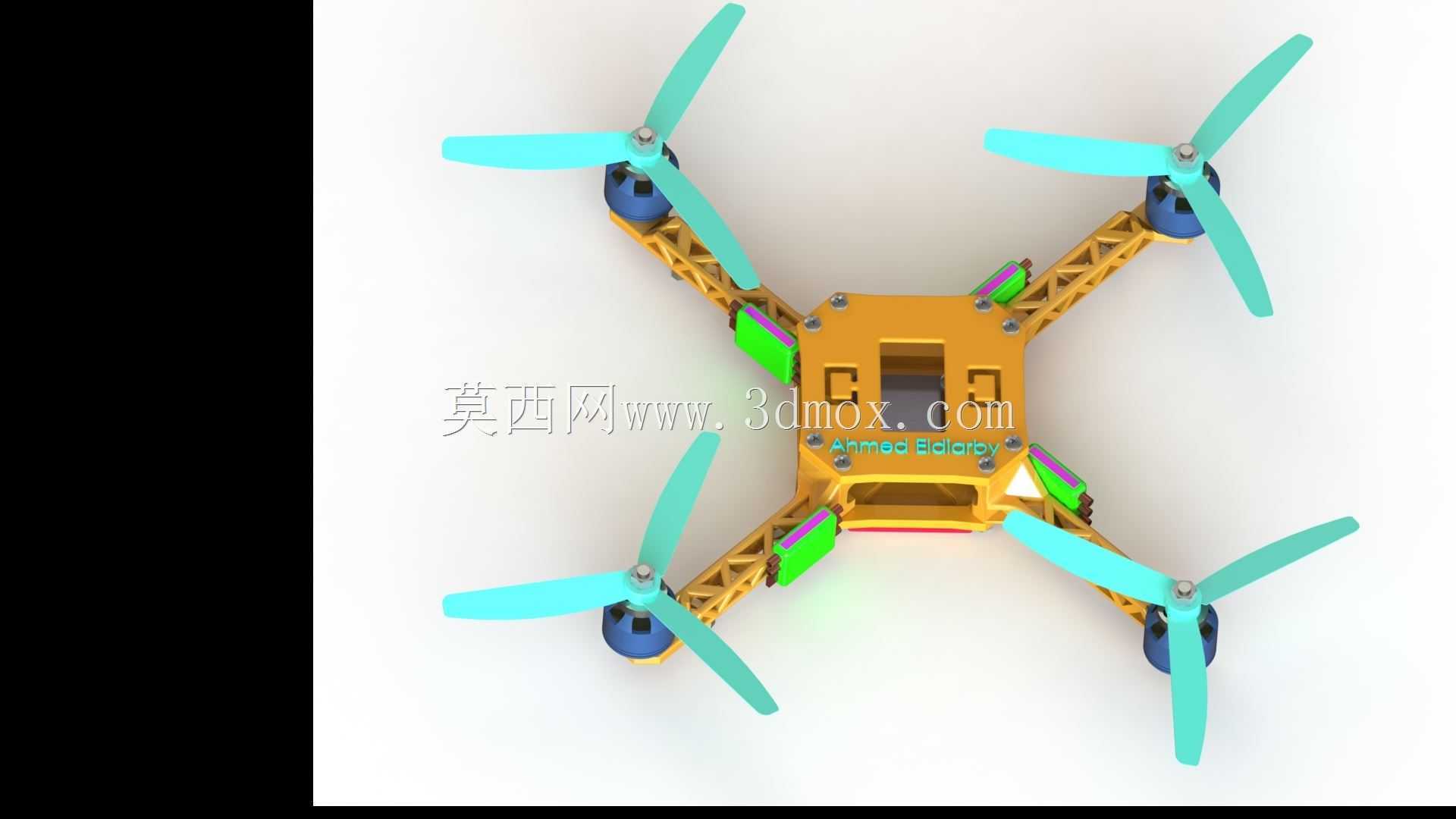

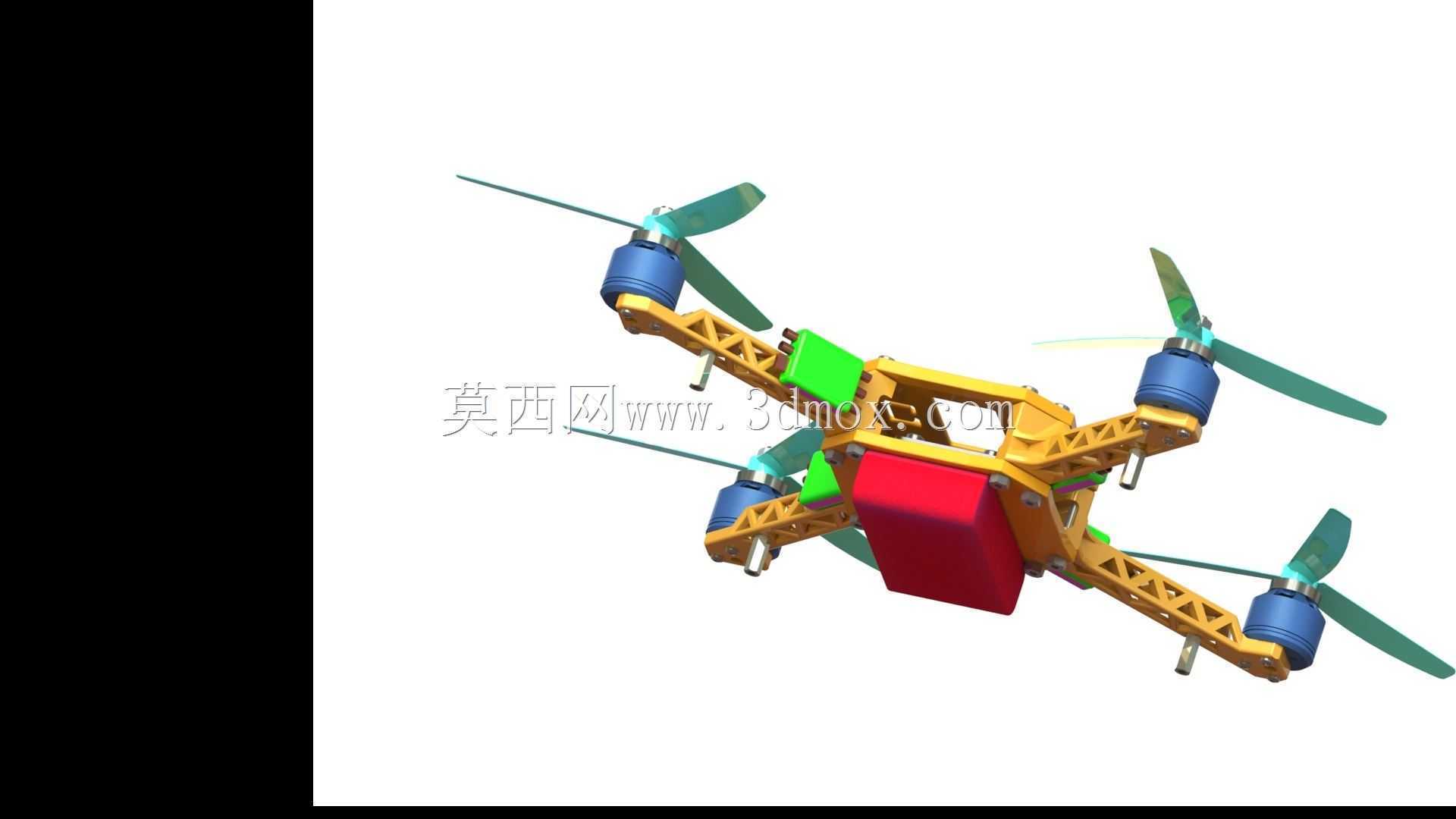

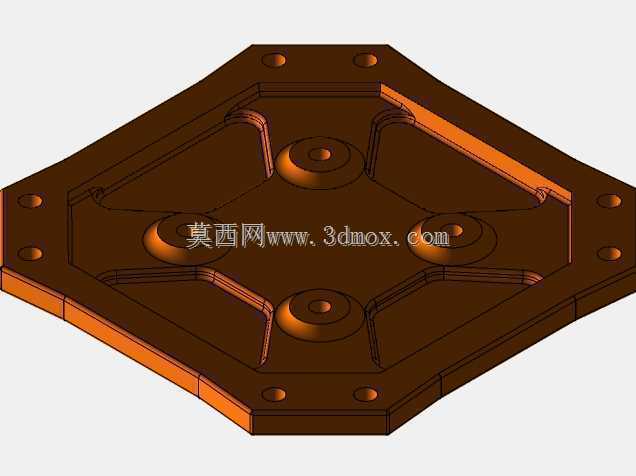

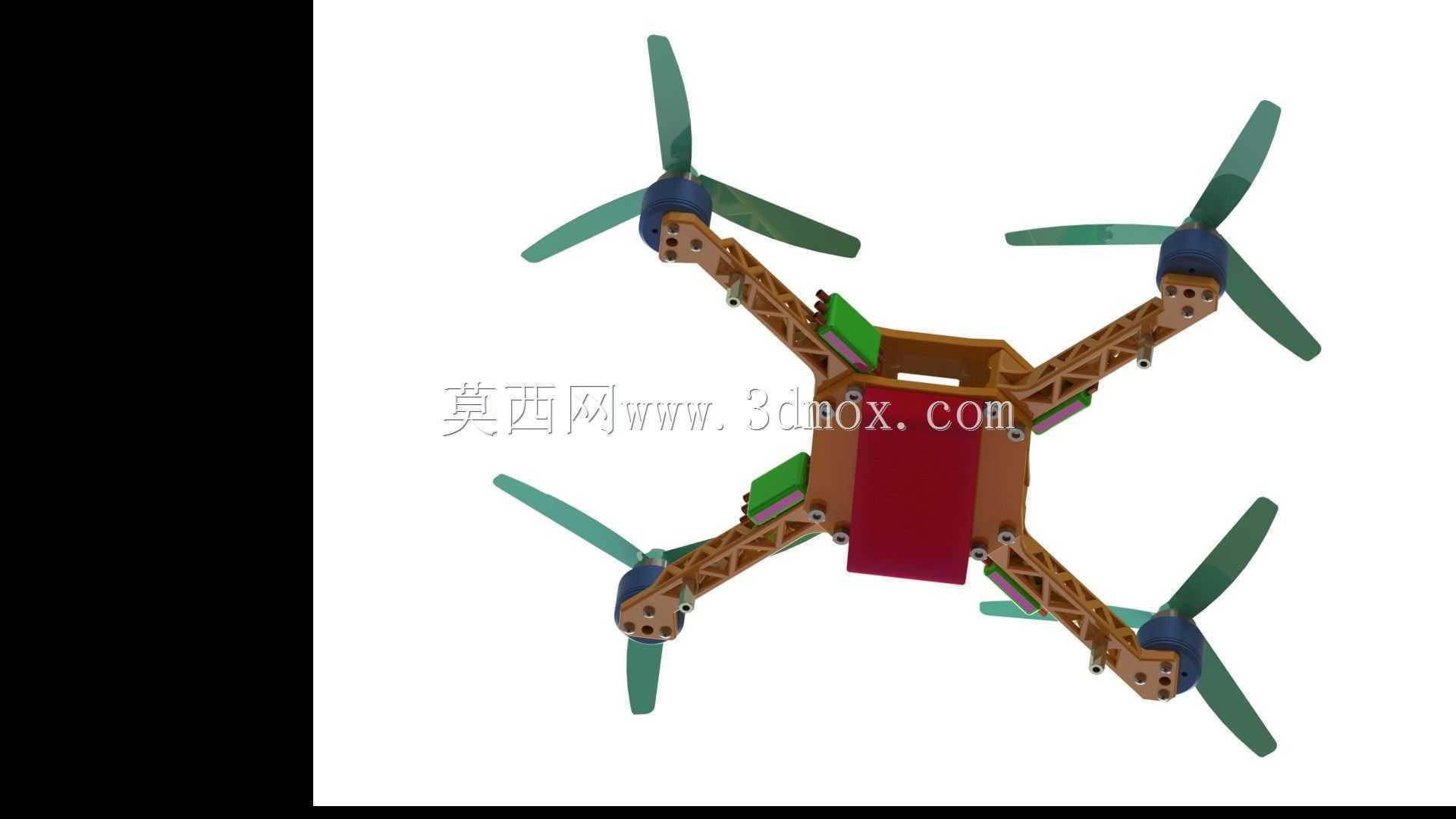

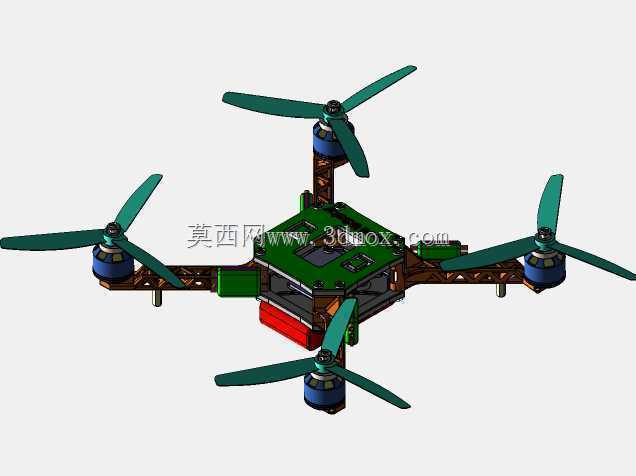

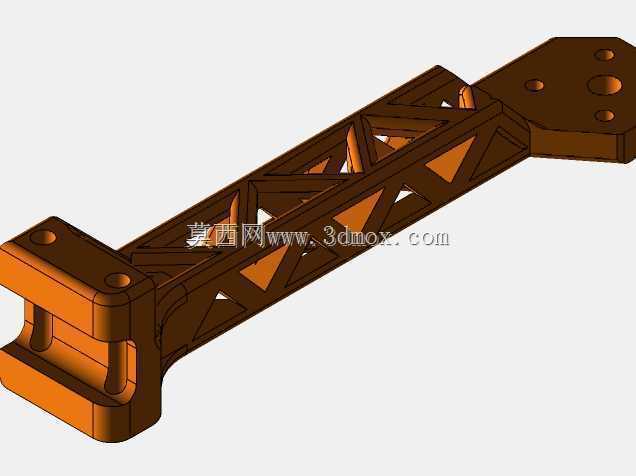

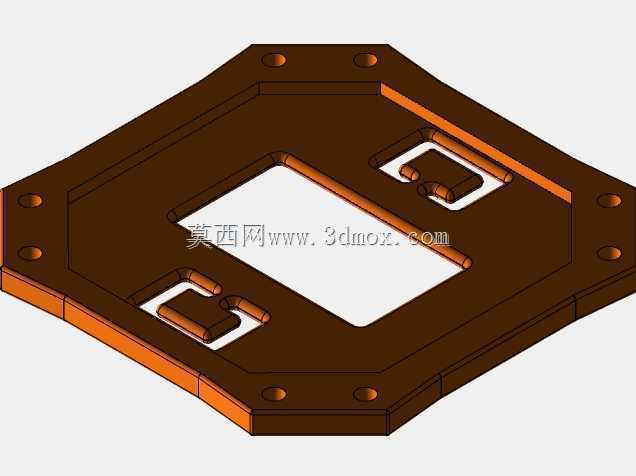

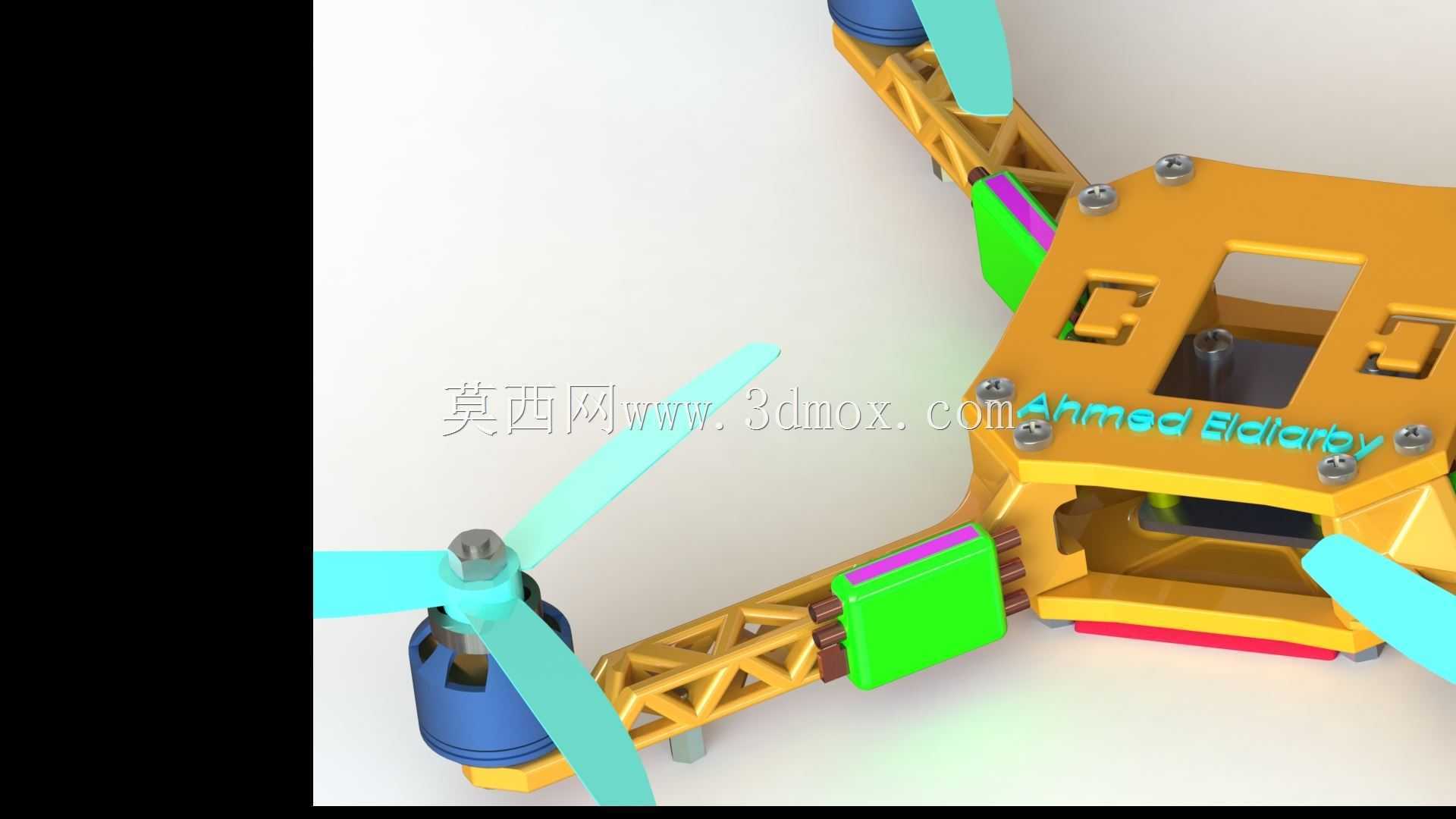

　　这款四旋翼飞行器的结构设计，首先围绕低空作业场景的实际需求展开，日常可覆盖园区巡检、农林植保小样测试、低空航拍测绘、应急场景前期勘察等多个使用场景，机架部分采用镂空臂式结构，在保证结构强度的前提下尽可能降低整机自重，每一条机臂的安装孔位都做了同轴度公差约束，确保动力单元安装后旋翼旋转平面与机身水平面保持平行，避免飞行过程中出现不必要的扭力损耗。机臂与中心舱体的连接位置做了加强筋过渡处理，可抵消旋翼高速旋转带来的持续振动，避免长期使用后连接位出现疲劳松动。中心舱体为方形封闭结构，内部预留了飞控板、电池、信号接收模块的安装空间，舱体内壁设置了多个定位凸台，可直接适配主流规格的飞控硬件安装，无需额外制作转接支架，

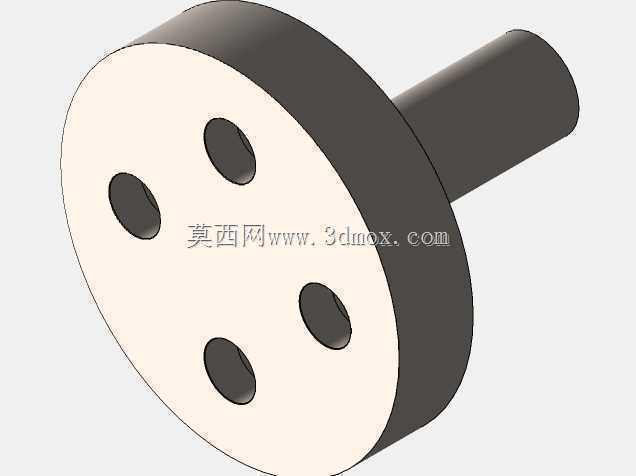

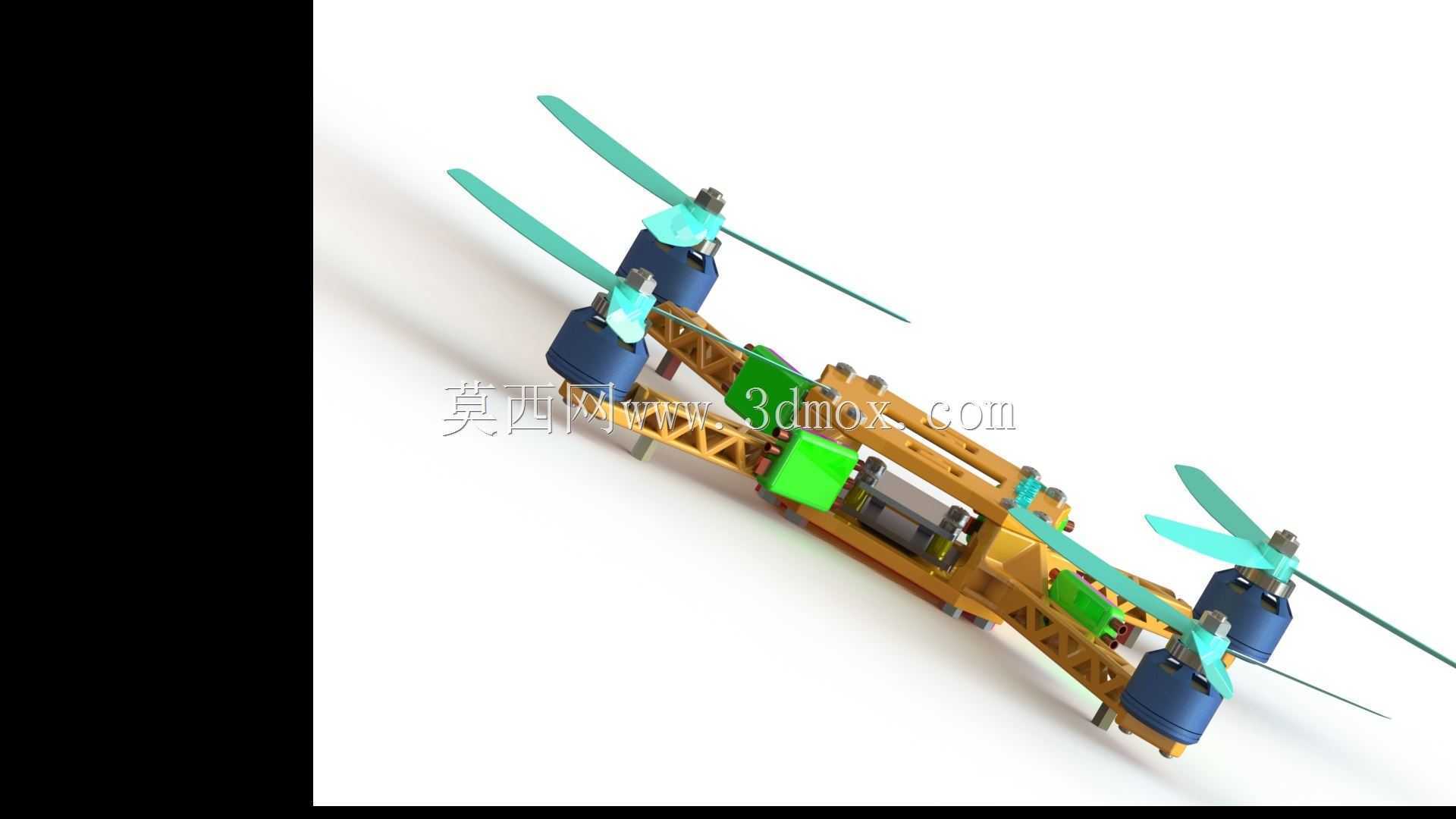

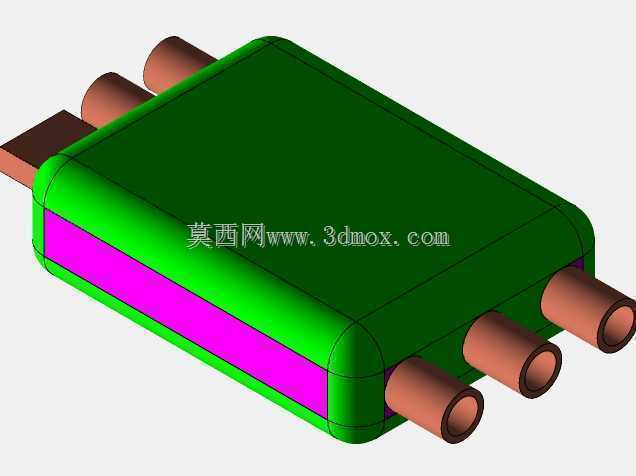

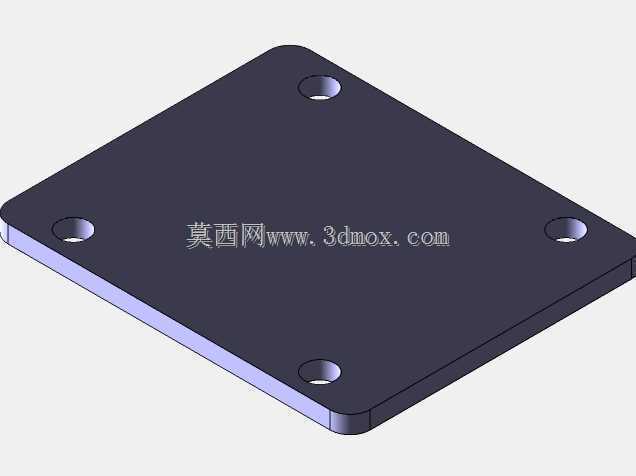

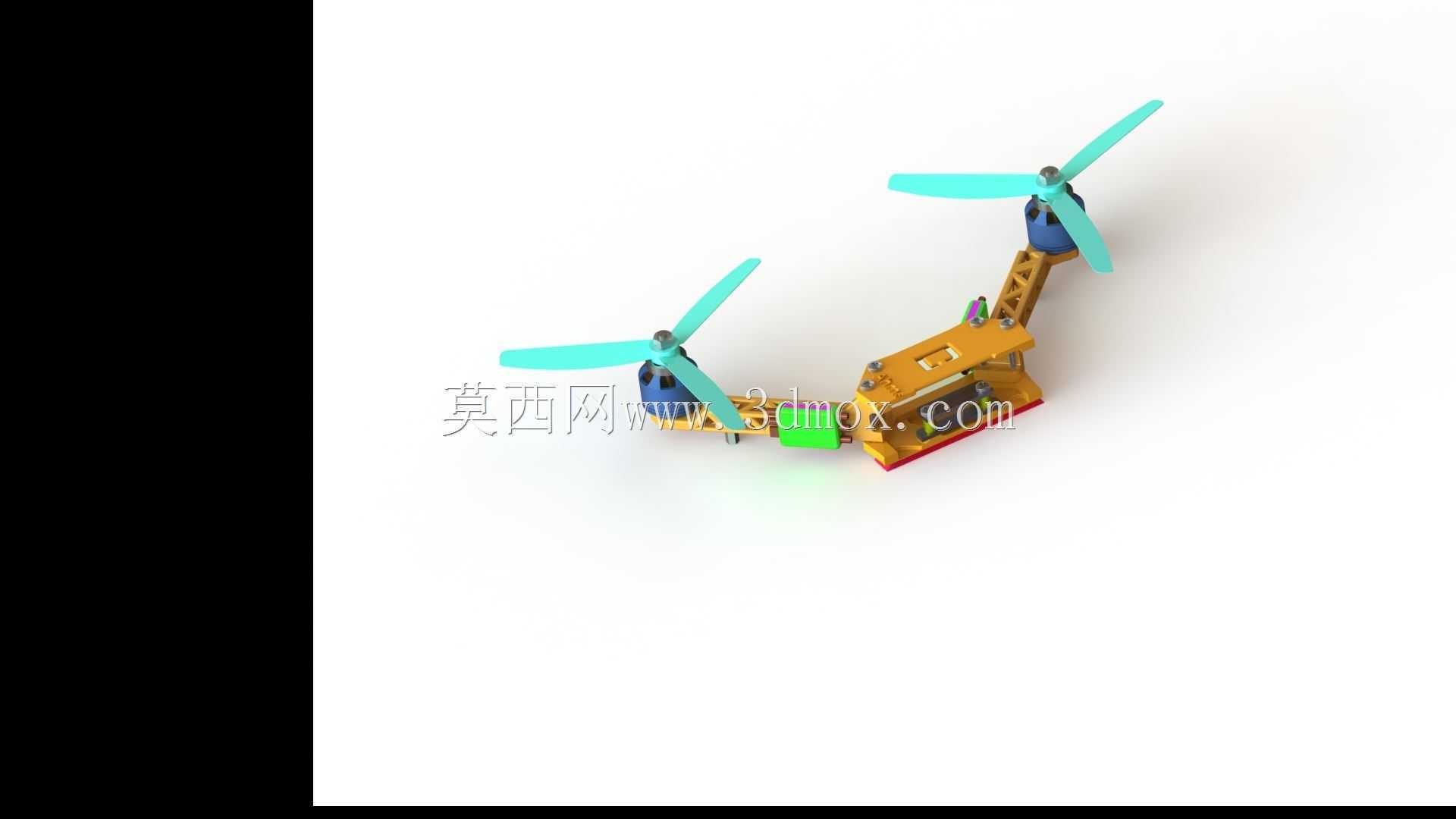

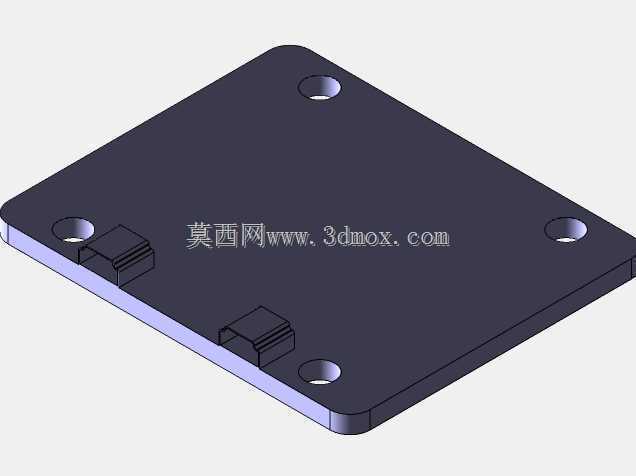

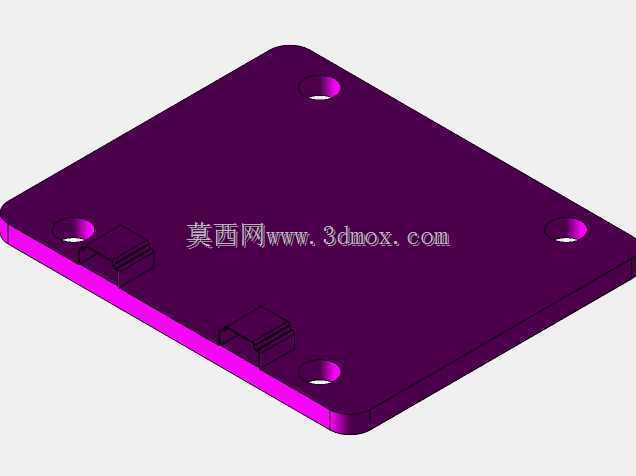

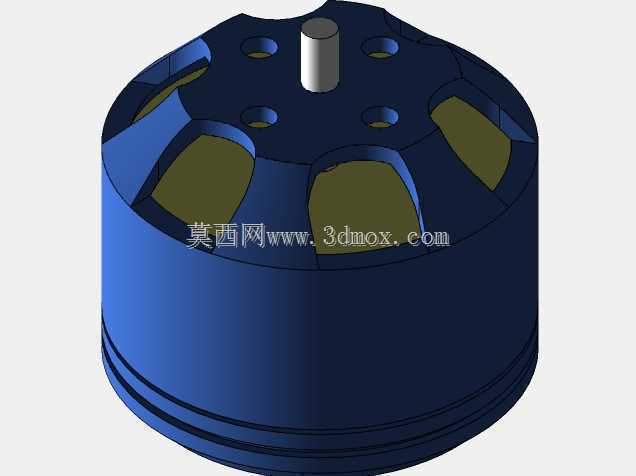

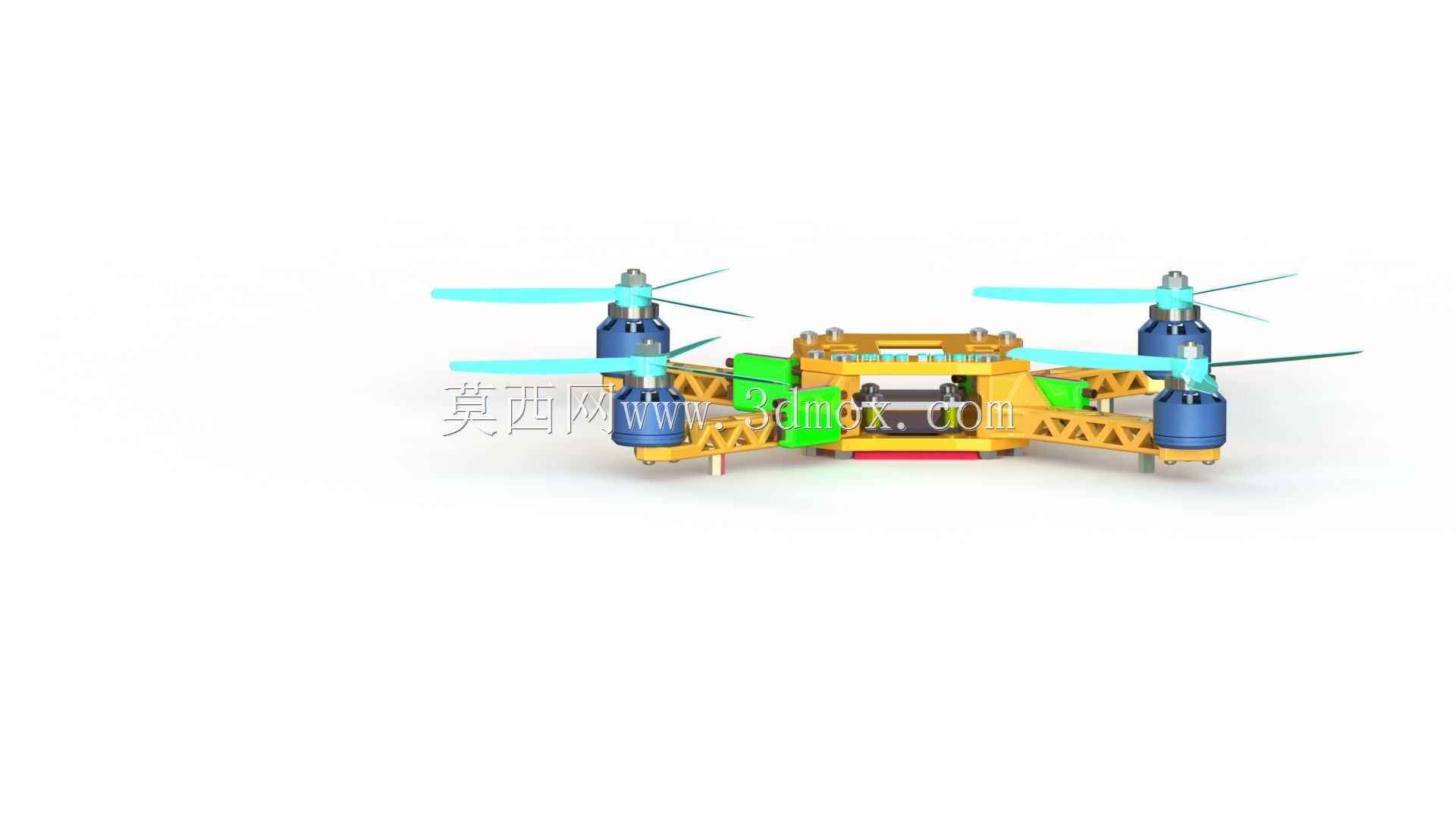

　　舱体上下盖采用卡扣加螺丝的双重固定方式，既方便日常检修拆解，也能在低空飞行时抵御一定的扬尘与零星雨滴侵入。四个旋翼单元采用两正两反的桨叶布局，桨叶安装座与电机输出轴的配合位做了止转扁位设计，可避免大油门输出时桨叶与电机轴出现相对滑动，每个机臂末端的电机安装位都预留了走线槽，动力线可沿机臂内部空腔直接接入中心舱的电调位置，避免线材外露在飞行过程中被气流扰动剐蹭桨叶。从安装边界来看，整机展开后旋翼的最大回转直径控制在合理区间，可满足普通民用空域的低空飞行尺寸要求，机臂可根据运输需求做快拆结构设计，拆解后单个部件的最大尺寸可放入常规尺寸的设备收纳箱，方便外场作业携带。设计过程中对整机的重心位置做了反复校核，

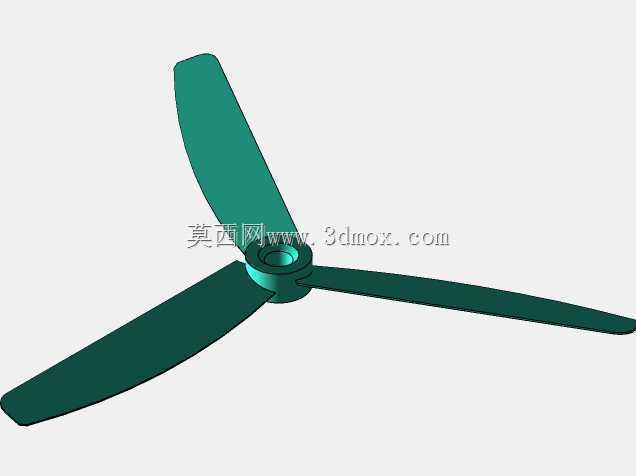

　　确保电池安装完成后整机重心落在中心舱的几何中心位置，降低飞控系统的姿态修正负荷，提升飞行过程中的稳定性。桨叶采用低阻翼型设计，在相同电机输出功率下可获得更大的升力，同时降低飞行过程中的气动噪音，适配需要安静作业的巡检场景。起落部分虽然在当前视图中未做突出展示，但机臂下方预留了起落架的安装孔位，可根据作业需求加装固定起落架或者折叠起落架，满足不同载荷的挂载需求，比如加装小型摄像云台、植保喷洒模块或者应急抛投装置时，起落架可提供足够的离地间隙，避免挂载设备触地。结构选材上，机臂可采用碳纤维复合材质或者高强度工程塑料制作，中心舱体可采用ABS或者尼龙材质注塑成型，在保证结构抗冲击性能的同时，进一步控制整机重量，提升续航表现。

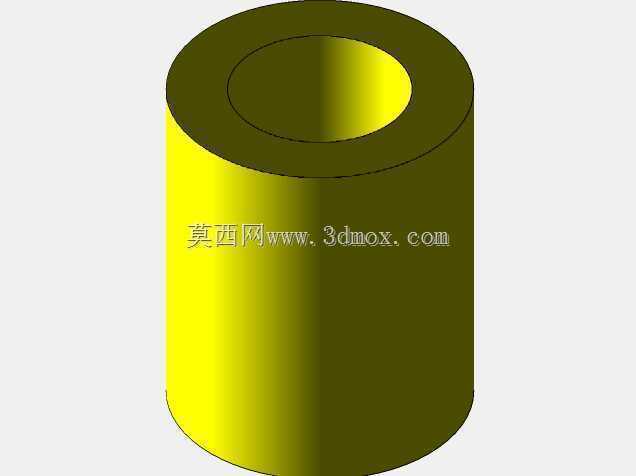

　　每个连接位的螺丝孔都做了铜套预埋设计，避免多次拆装后螺孔滑丝，提升整机的使用寿命。在振动控制方面，电机安装位预留了减震胶垫的安装间隙，可通过加装减震胶圈过滤电机运转产生的高频振动，避免振动传递到中心舱内的飞控与摄像设备上，提升飞行姿态数据采集的准确性与航拍画面的清晰度。整机的布线设计充分考虑了电磁屏蔽需求，动力线与信号线分仓走线，避免大电流动力线对飞控信号、GPS信号产生干扰，保障飞行过程中的控制稳定性。
