双旋翼航拍巡检无人飞行器结构设计

　　这款双旋翼无人飞行器的结构设计，首先围绕低空作业场景的实际需求展开，在民用航拍、园区巡检、小范围地形测绘这类常见应用场景中，不需要大载重多旋翼的冗余动力配置，双旋翼布局刚好能平衡续航与机动性能，在狭窄楼宇间、林间作业时，横向尺寸更小的双旋翼结构比四旋翼更易规避障碍物，减少作业过程中的碰撞风险。

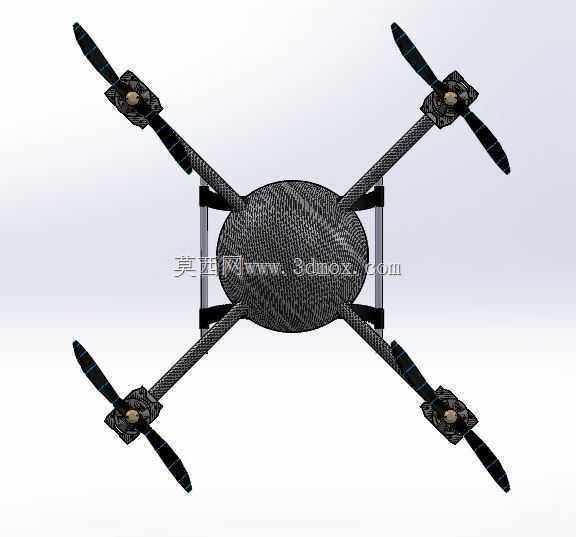

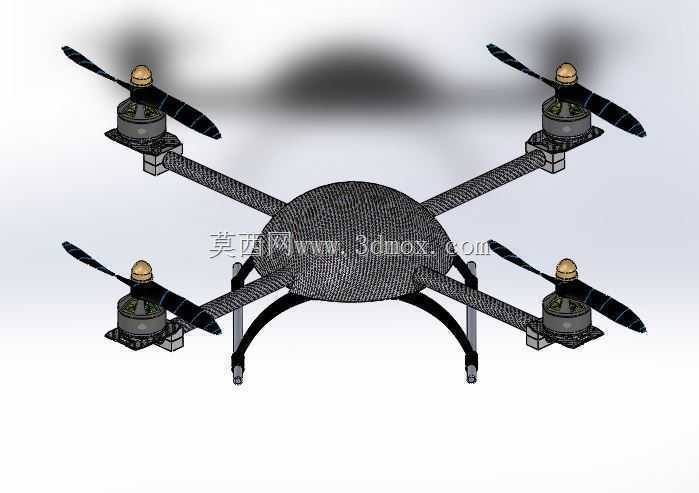

　　从功能实现逻辑来看，整机采用一体化弧形上盖作为核心承载结构，飞控板、电池模块、信号接收组件全部集成在弧形顶盖的内部腔体中，这种设计省去了额外的设备安装框架，既降低了整机自重，也让外壳曲面自然形成导流结构，飞行过程中气流可以顺着弧面顺滑流过，减少紊流对飞行稳定性的干扰。机臂部分采用等截面直杆结构，从中心腔体向两侧水平延伸，旋翼动力组件直接固定在机臂末端，动力传输路径最短，减少了传动结构带来的动力损耗，同时机臂与中心腔体的连接位置做了局部加厚处理，能够承受旋翼高速旋转产生的持续振动，避免长期飞行后连接位置出现疲劳松动。

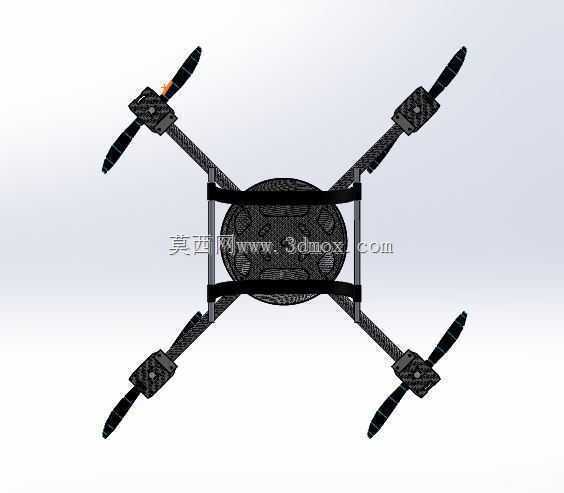

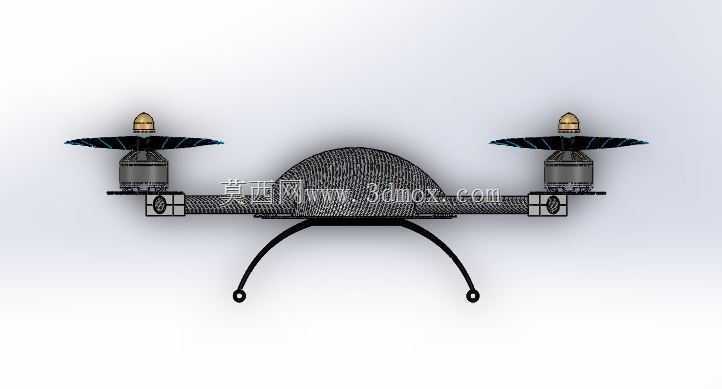

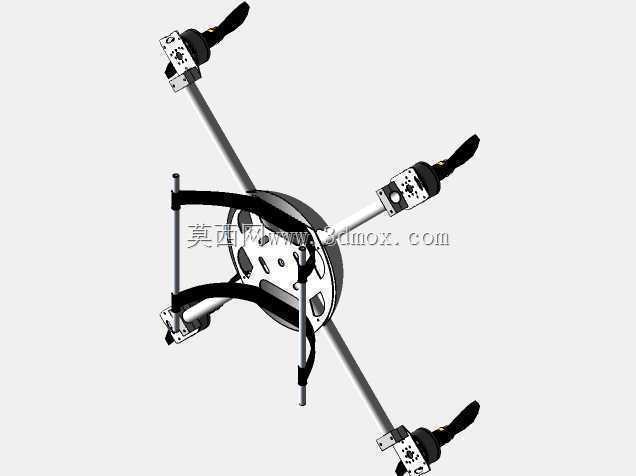

　　起落架采用单组弧形弯杆结构，从中心腔体下方向两侧延伸出两个支撑脚，这种设计相比常见的四点式起落架，重量更轻，同时弧形结构本身具备一定的弹性形变能力，降落时可以通过自身形变吸收冲击能量，不需要额外加装阻尼缓冲件，简化了整体结构。起落架的支撑脚末端做了小圆头处理，在平整地面降落时可以保证接触点的稳定性，在轻微不平整的草地、碎石地面也能通过小范围滑动调整姿态，避免侧翻。需要注意的是，这种单组弧形起落架的安装位置需要严格匹配整机重心，重心投影必须落在两个支撑脚的连线中点位置，否则降落时很容易出现前后方向的倾覆，建模过程中需要反复调整电池、飞控的安装位置，将重心控制在设计范围内。

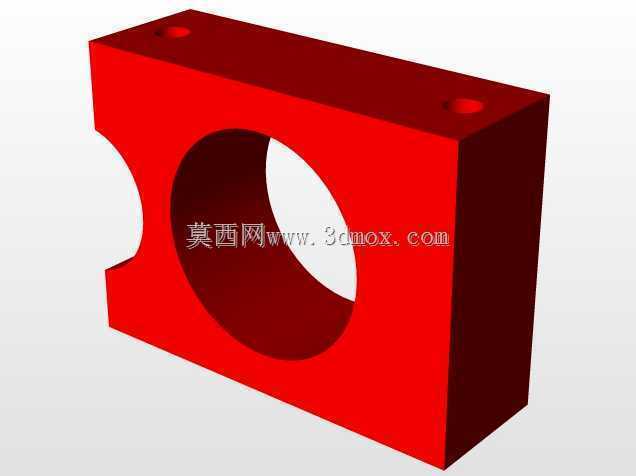

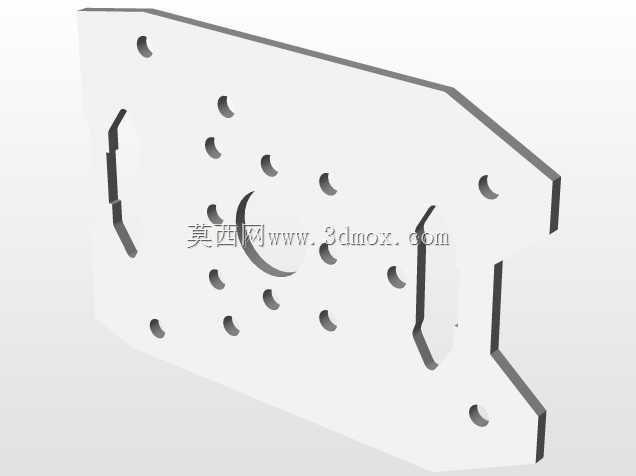

　　旋翼组件的设计上，每个旋翼单元包含驱动电机、整流罩、螺旋桨三个部分，电机固定座与机臂末端采用嵌入式连接，定位台阶保证电机轴线与机臂平面保持垂直，避免旋翼旋转时产生额外的水平分力影响飞行姿态。顶部的整流罩采用流线型弹头造型，既可以保护电机顶部的接线部位，也能减少旋翼上方的气流扰动，提升螺旋桨的气动效率。螺旋桨采用正反桨配对设计，两个旋翼旋转方向相反，抵消旋转产生的反扭矩，不需要额外的尾桨结构就能保证航向稳定，这也是双旋翼布局相比传统单旋翼直升机的结构优势，省去了尾桨传动系统，进一步降低了结构复杂度与故障率。

　　从安装边界尺寸来看，整机横向最大尺寸为两个旋翼最外端的距离，在建模时需要预留螺旋桨旋转的安全间隙，保证螺旋桨旋转时不会与机臂、起落架产生干涉，纵向尺寸则以中心弧形顶盖的前后端点为边界，起落架向下的突出高度需要保证机身底部的传感器、摄像头安装位置不会在降落时接触地面，预留至少15mm的安全距离，避免起降过程中刮损光学元件。机臂内部预留了走线槽，动力线与信号线从中心腔体沿着机臂内部走线到末端电机，所有线路都隐藏在结构内部，既减少了飞行时的风阻，也避免线路裸露被气流吹动、被树枝剐蹭导致的故障。

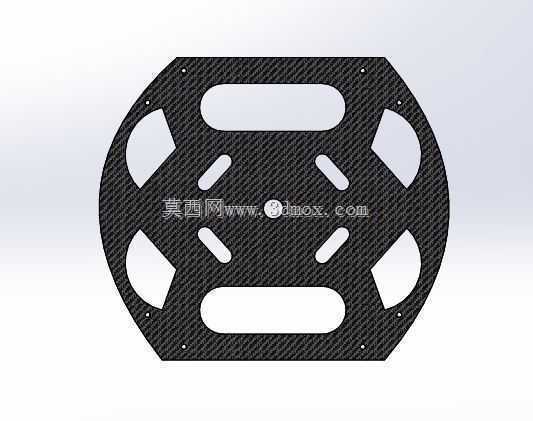

　　在结构细节处理上，中心腔体的上下壳采用卡扣加螺丝的组合连接方式，日常检修电池、调整飞控参数时可以直接拆开卡扣打开上盖，需要紧固密封时再拧紧侧边的固定螺丝，兼顾了维护便捷性与结构连接强度。机臂与中心壳体的连接位置做了圆角过渡，避免应力集中，在飞行过程中机臂承受交变载荷时，圆角过渡可以分散应力，减少结构断裂的风险。整机所有外露的结构边缘都做了R2以上的圆角处理，没有尖锐棱角，既减少了飞行过程中的气动阻力，也避免日常搬运、调试过程中划伤操作人员。

　　针对实际作业的功能拓展，中心壳体底部预留了通用设备安装位，可以根据不同作业需求挂载高清摄像头、红外热成像仪、小型气体检测传感器等载荷，安装位采用标准孔位设计，不需要修改机身主体结构就能快速更换不同的作业模块，适配不同的应用场景。在做结构强度校核时，重点关注机臂与中心壳体的连接位置、起落架与机身的连接位置，这两个位置是整机受力最集中的部位，建模时需要保证这两个位置的壁厚比其他部位厚30%以上，同时在内部增加加强筋结构，在不显著增加重量的前提下提升结构强度，满足频繁起降、长时间飞行的结构可靠性要求。
