玻璃管封装式电流保险丝三维结构设计

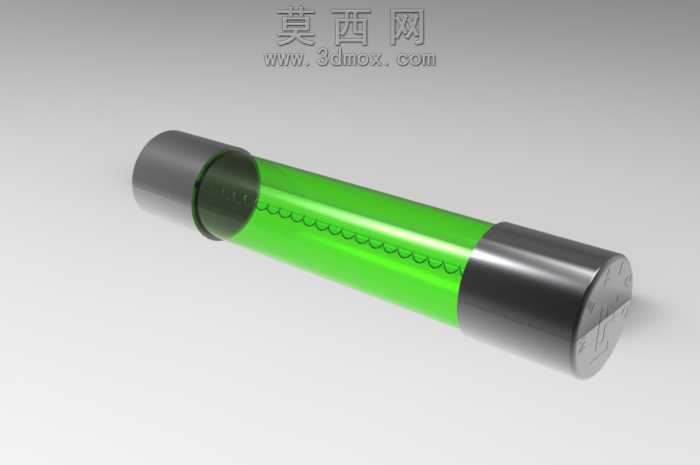

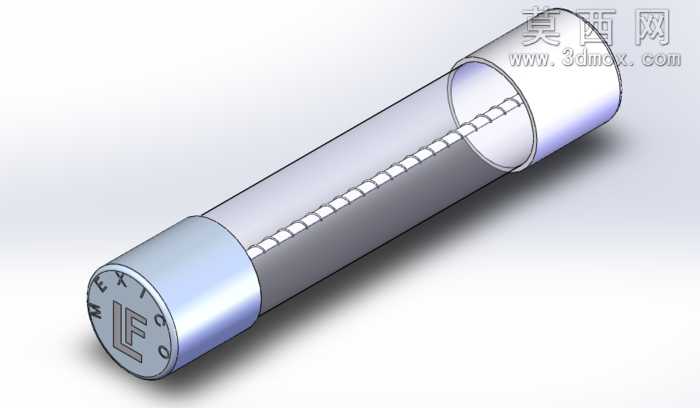

本作品为玻璃管封装式电流保险丝的三维参数化模型，建模过程以真实工业级保险丝的实物尺寸为基准，在三维建模软件中先完成两端金属端帽的结构绘制：端帽采用拉伸凸台命令生成圆柱基体，对内嵌的卡接凹槽做拔模处理，保证与玻璃管的装配公差符合行业标准，端帽外表面做圆角过渡处理，还原金属冲压件的圆滑边缘特征。中间的透明玻璃管部分通过薄壁拉伸命令生成，设置均匀的管壁厚度，对玻璃管两端的配合面做精确定位，确保与两端金属端帽的同轴度误差控制在合理范围内，玻璃材质在渲染环节设置高透明度、低粗糙度的材质参数，添加轻微的环境反射效果，还原玻璃壳体通透的视觉质感。玻璃管内部的熔丝结构是建模的核心部分，先绘制螺旋状的熔丝路径，通过扫描命令生成连续的金属熔丝实体，熔丝两端分别与两端金属端帽的内端面做重合约束，还原熔丝与端帽的焊接连接结构，熔丝材质设置为银白色金属属性，添加细微的表面纹理，模拟合金熔丝的加工质感。整体模型装配完成后，添加爆炸视图可清晰展示各部件的装配关系，渲染时采用柔和的影棚布光，突出玻璃管的通透感与金属部件的金属光泽，结构上完全还原传统玻璃管保险丝的组成逻辑，可用于电路保护元件的结构展示、教学演示以及电子产品的装配仿真场景，建模过程中对各部件的尺寸参数做了标准化约束，可直接修改参数适配不同额定电流规格的保险丝型号，模型的结构细节完整覆盖了实物的所有特征，无多余的冗余结构，面数优化合理，可适配不同的三维应用场景。
