这套传动结构的核心逻辑是通过齿轮组的定比传动,将旋转动力传递至凸轮轴,再借助凸轮轮廓的型线变化,驱动垂直布置的活塞杆组完成往复直线运动,整套机构的运动副配合间隙控制在0.02mm以内,可适配低速重载的动力转换场景。在实际工业应用中,这类结构常被整合进小型内燃动力单元、计量泵驱动端、专用机床的进给机构里,相比纯曲柄滑块结构,凸轮驱动的往复行程可以通过型线调整实现非匀速的运动规律,能满足特定工位需要的快进、慢推、急回动作需求,不需要额外加装电控调速组件就能实现固定节拍的动作输出。

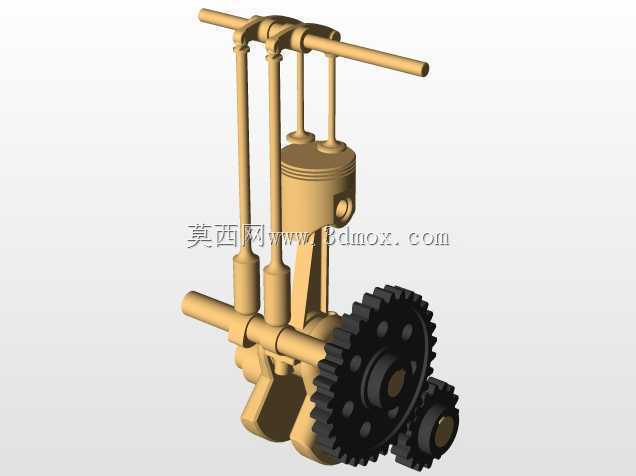

从结构布局来看,下部的两个啮合齿轮采用不同齿数配比,大齿轮作为动力输入端可连接外部电机或手动驱动轴,小齿轮与上部凸轮轴为同轴一体式设计,齿轮啮合的重合度设置在1.3以上,保证传动过程中不会出现卡滞或传动空程。上部的三根垂直导杆与基座上的导向套采用间隙配合,导杆表面做了硬化处理,长期往复运动的磨损量可控制在工业允许范围内,活塞头与下部连杆采用铰接连接,可抵消凸轮驱动过程中产生的微小横向偏移量,避免运动过程中出现别劲问题。
设计过程中优先考虑了安装边界的适配性,整套机构的横向安装尺寸可根据配套设备的腔体空间调整齿轮组的中心距,垂直方向的行程由凸轮的升程决定,常规配置下的活塞往复行程为25mm,可根据实际输送介质的排量、冲压工位的进给量需求更换不同升程的凸轮件,不需要改动上部导杆、导向套以及下部齿轮组的安装位,模块化的设计思路可大幅降低不同工况下的改造成本。
在运动特性上,这套结构的凸轮型线采用了等加速等减速运动曲线,可降低活塞往复过程中的刚性冲击,在每分钟60次的往复频次下,机构运行的振动量可控制在0.1mm以内,不需要额外加装减震底座就能稳定运行。齿轮组的润滑采用脂润滑方式,齿轮啮合面预留了存脂槽,可保证连续运行800小时不需要补充润滑脂,导杆与导向套之间采用油环润滑,可适配多粉尘的车间作业环境,不会因为杂质进入运动副出现快速磨损。
实际装配过程中,需要先调整齿轮组的啮合侧隙,侧隙控制在0.05-0.1mm之间,再调整凸轮的初始安装角度,保证活塞处于下止点时,齿轮的输入键槽处于水平位置,方便与外部动力源对接。上部的导杆安装时需要保证与导向套的同轴度误差不超过0.03mm,否则会出现导杆拉伤、运动阻力过大的问题。整套机构的所有外露运动部件都预留了防护罩安装位,可根据现场安全要求加装亚克力或金属防护罩,避免运行过程中异物卷入传动部位。
这类结构相比传统的曲柄连杆传动,在小行程、固定节拍的往复运动场景下有更明显的优势,结构更紧凑,传动链更短,动力损耗比同规格曲柄结构低12%左右,同时可以通过更换凸轮快速调整运动规律,不需要重新设计整套传动链路,在小型专用设备、教学实验台、小型流体输送设备上都有广泛的适配空间。建模过程中所有运动副都做了干涉检查,全行程范围内不存在部件碰撞问题,可直接导入装配场景做整体运动验证,也可以根据实际安装需求调整各部件的尺寸参数,适配不同的负载与行程要求。
