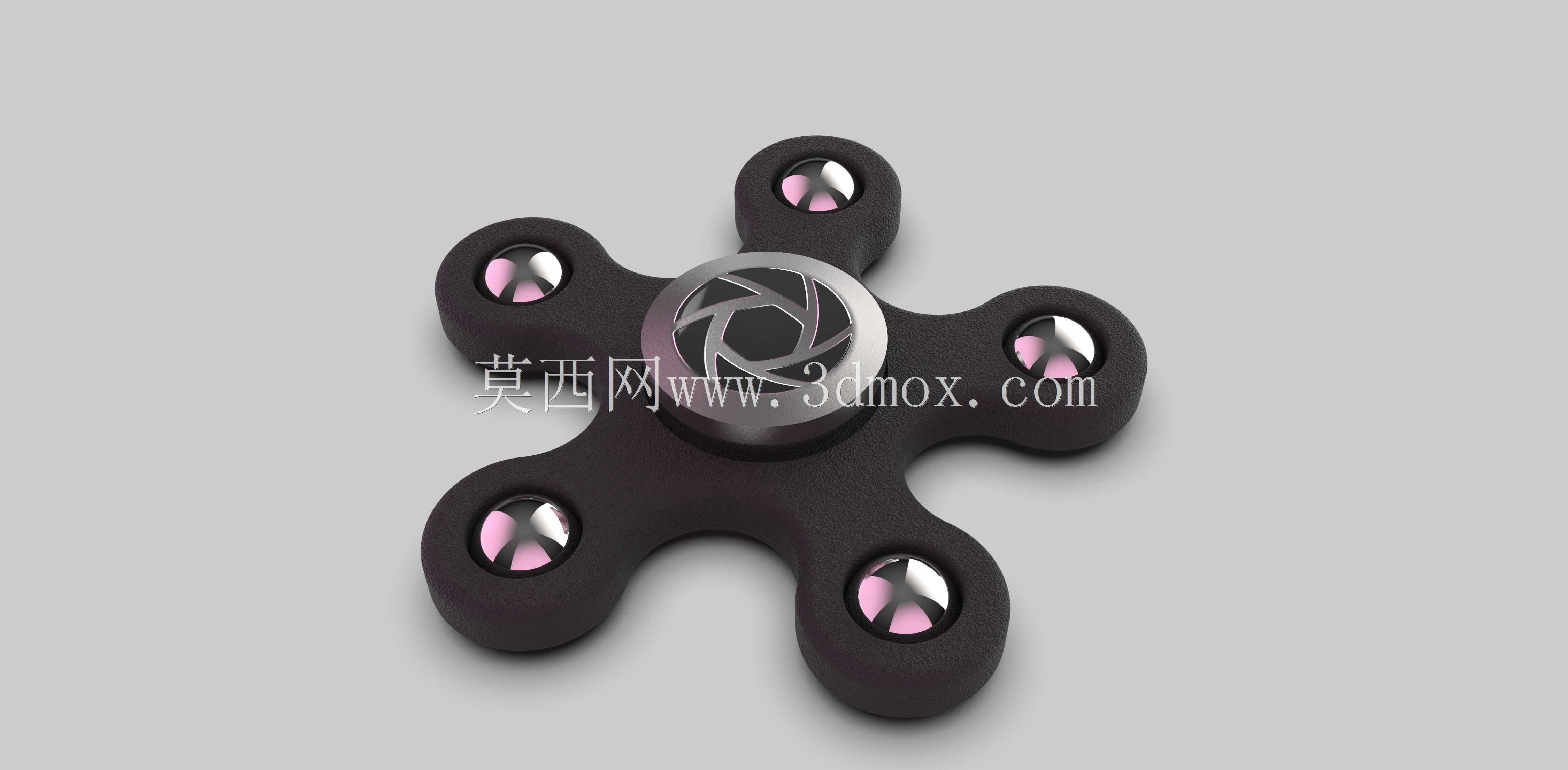

五叶指尖陀螺解压把玩件结构设计

　　这款五叶结构的指尖把玩旋转件，核心应用场景覆盖日常手部解压、注意力辅助调节场景，适配办公间隙、通勤途中、长时间专注作业间隙的手部微动需求，相比传统三叶指尖陀螺，五叶对称结构在旋转过程中动平衡表现更稳定，高速旋转时的径向跳动量控制在更小范围内，长时间握持旋转不会产生明显的震手感。从功能特性来看，五个叶瓣末端均嵌入了高密度金属配重块，配重块采用过盈配合方式嵌入叶瓣的沉孔结构中，无需额外粘接即可保证高速旋转时配重块不发生松脱甩出，中心位置集成了标准深沟球轴承结构，轴承内圈与中心转轴采用过渡配合，外圈与主体叶架的中心安装孔紧配，保证旋转时的阻尼均匀，单次拨动后的空转时长可以维持在稳定区间，不会出现初期过松后期卡滞的问题。

　　设计思路上优先考虑了握持的贴合度，叶瓣边缘全部做了R2.5的圆角过渡，没有尖锐棱角，长时间捏持不会硌手，整体外轮廓的最大回转直径控制在75mm，单手握持时拇指与食指捏住中心转轴位置，叶瓣旋转时不会触碰手掌其他部位，安装边界上中心转轴的突出高度控制在3mm，两侧转轴端面做了防滑纹理处理，捏持时手指不会打滑，叶瓣的厚度从中心向外逐渐收窄，最薄处厚度2mm，最厚的中心轴承安装位厚度8mm，既保证了整体结构强度，又控制了整体重量，整体重量控制在65g左右，放在口袋里不会有明显的坠重感。结构建模过程中，先确定中心轴承的安装基准，以轴承中心为原点做五等分的径向阵列，每个叶瓣的型线采用渐开线过渡，保证五个叶瓣的质心完全落在中心回转轴线上，

　　从根源上降低旋转时的不平衡量，配重块的沉孔深度设计为4mm，配重块自身厚度3.8mm，压入后表面与叶瓣表面齐平，不会出现凸起刮手的问题，中心轴承的选型选用标准608微型轴承，属于通用标准件，后期如果轴承出现磨损可以直接替换同型号标准件，无需定制特殊规格配件。叶架主体的材质适配常见的注塑工艺或者CNC加工工艺，如果采用注塑生产，壁厚均匀性控制在1.2mm的差值范围内，避免注塑成型时出现缩痕、翘曲问题，叶瓣背面做了0.5mm深度的减重槽，既可以减少材料用量，又能进一步优化整体的重量分布，让旋转时的转动惯量更均匀。实际使用时，只需要用拇指和食指捏住两侧的中心转轴端面，用另一只手拨动任意一个叶瓣即可实现高速旋转，五叶结构相比三叶结构，

　　拨动时的受力点更多，不需要刻意找拨动位置，随手拨动即可获得足够的启动力矩，旋转过程中五个配重块形成的环形视觉效果也更具辨识度，表面处理上叶架主体可以做磨砂哑光处理，避免残留指纹，配重块可以做抛光亮面处理，旋转时形成明暗交替的视觉效果。结构设计时还考虑了装配工艺性，所有零件都采用轴向装配方式，不需要侧向卡扣或者螺丝固定，中心转轴压入轴承内圈后，通过端部的翻边结构实现轴向限位，装配时只需要用治具依次压入轴承、配重块、中心转轴即可完成整机组装，装配工序简单，适合批量生产，各零件的公差配合上，配重块与叶瓣沉孔的配合公差选H7/p6，保证过盈量足够同时不会压裂叶瓣结构，轴承与中心安装孔的配合选H7/k6，既保证装配后轴承外圈不发生跟转，又不会因为过盈量过大导致轴承卡滞。
