腹腔镜手术器械长杆操作组件结构

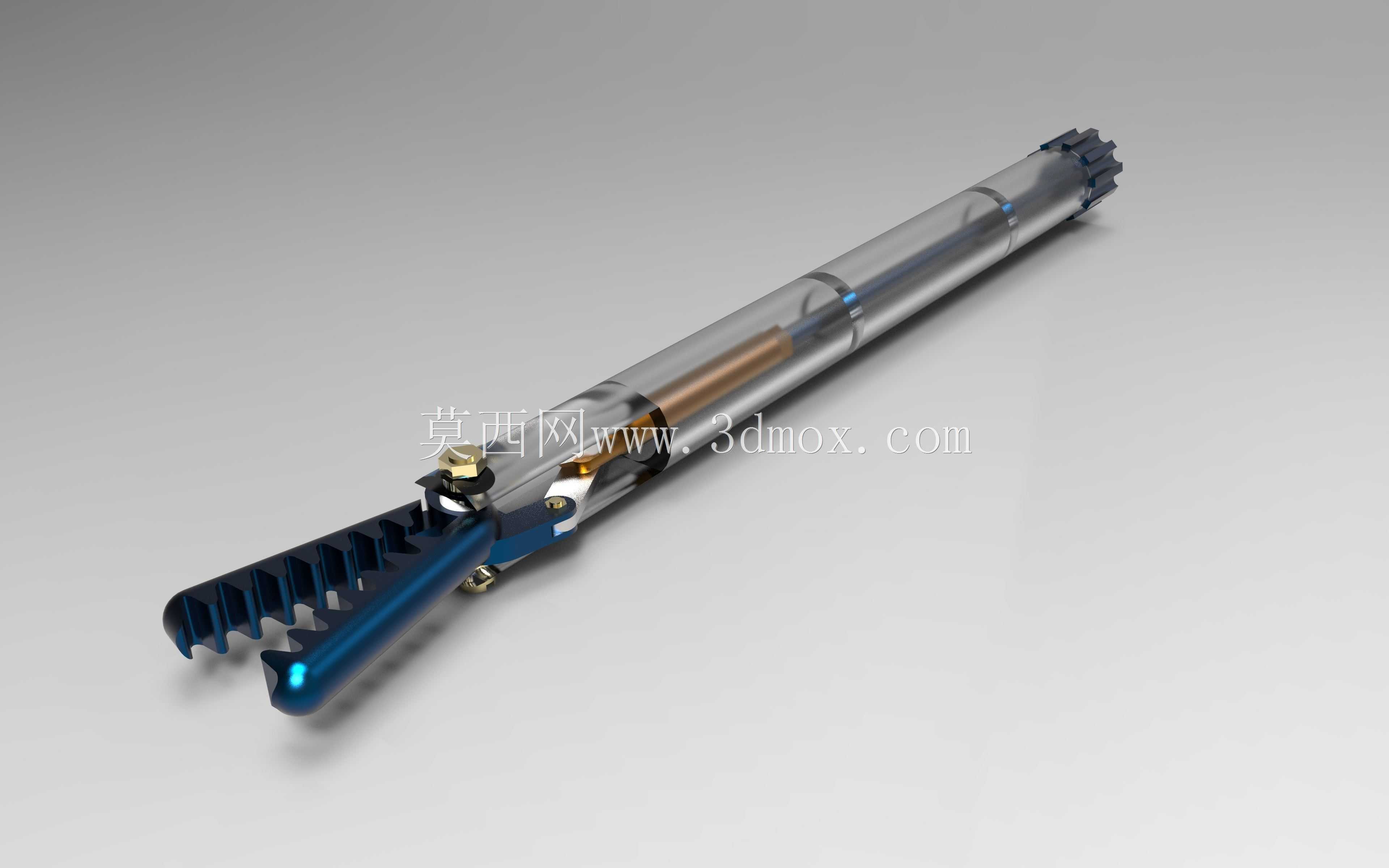

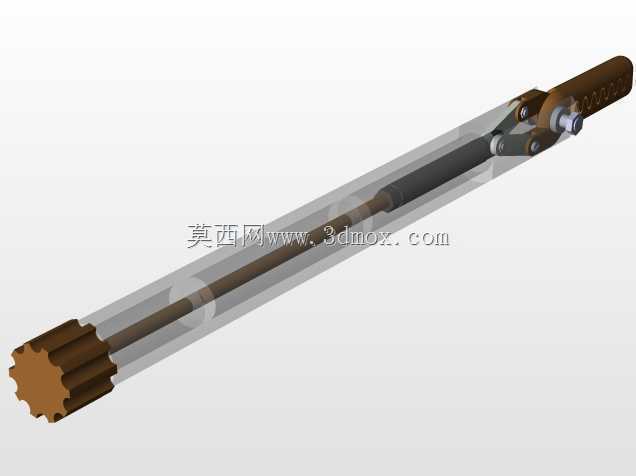

　　这套长杆式操作组件是微创腹腔手术器械的核心执行结构，主要适配腹腔检查、病灶处理类的微创手术场景，在临床操作中需要穿过体表穿刺鞘进入腹腔内部，完成组织牵拉、钳夹、剪切或者电凝操作，因为操作路径狭长，整个组件的同轴度、传动顺滑度直接决定术者的操作手感与动作精度。从结构设计来看，组件采用分段式同轴布局，外层为透明防护套管，既可以直观观察内部传动杆的运动状态，也能在术中隔离内部传动结构与腹腔组织，避免组织嵌顿到传动间隙中；内部的传动长杆沿套管中心轴线布置，两端分别连接操作端与执行端头，近端的铰接结构用来匹配器械操作手柄的开合、旋转动作输入，将手柄的扳动、旋转动作无迟滞传递到远端执行头。远端的花键式端头是执行端的连接接口，采用多齿啮合结构，

　　能够在传递周向旋转扭矩的同时，保证执行头拆装时的对位精度，避免执行附件安装后出现周向旷量，影响操作定位准确性。设计过程中首先要控制整体杆径，需要匹配常规规格的穿刺鞘内径，保证组件进出穿刺鞘时无卡滞，同时杆身长度要满足常规腹腔手术的操作深度要求，既不能过短导致无法抵达术区，也不能过长造成操作端外伸过多影响术者持握稳定性。传动杆与外层套管之间预留了均匀的环形间隙，既可以减少杆身往复、旋转运动时的摩擦阻力，也能预留术中冲洗、排烟的通道空间，部分同类型器械还会在这个间隙中布置电凝导线或者冲洗管路，这套结构的间隙尺寸也兼容这类拓展需求。近端的铰接副采用销轴连接结构，铰接点的间隙控制在极小范围内，避免动作传递过程中出现空程，

　　要知道微创手术中器械端的微小旷量都会在腹腔内被放大数倍，直接导致操作偏差，因此铰接部位的配合公差、销轴的耐磨性能都是设计时的核心考量点，既要保证开合动作的灵活度，又要控制径向与轴向的窜动量。外层套管选用透明医用级材质，一方面是为了术中观察内部传动件是否出现卡顿、脱落等异常，另一方面也能降低杆身整体重量，减少术者长时间操作的手部疲劳。远端花键接口的齿形做了圆角过渡处理，在更换不同执行附件（比如钳头、剪刀、电凝钩）时能够快速对位插入，不需要刻意旋转找正，同时齿形的啮合长度足够，传递大力度牵拉动作时不会出现打滑、脱开的问题。整个组件的所有棱边都做了圆弧钝化处理，避免进出穿刺鞘或者在腹腔内移动时划伤鞘管密封结构或者正常组织，

　　杆身的直线度控制在较高精度范围内，旋转操作时不会出现远端甩动的问题，保证术者旋转器械调整角度时的动作一致性。在安装边界上，近端铰接结构的连接尺寸匹配通用型腹腔镜器械手柄的接口，不需要额外定制转接件就能直接装配，远端花键接口也适配市面上主流的一次性或者可重复使用执行端头，具备较好的通用互换性，不需要整套更换器械就能根据术中需求快速切换执行功能，降低临床使用的成本。
