多工位切削与深冲组合工装结构

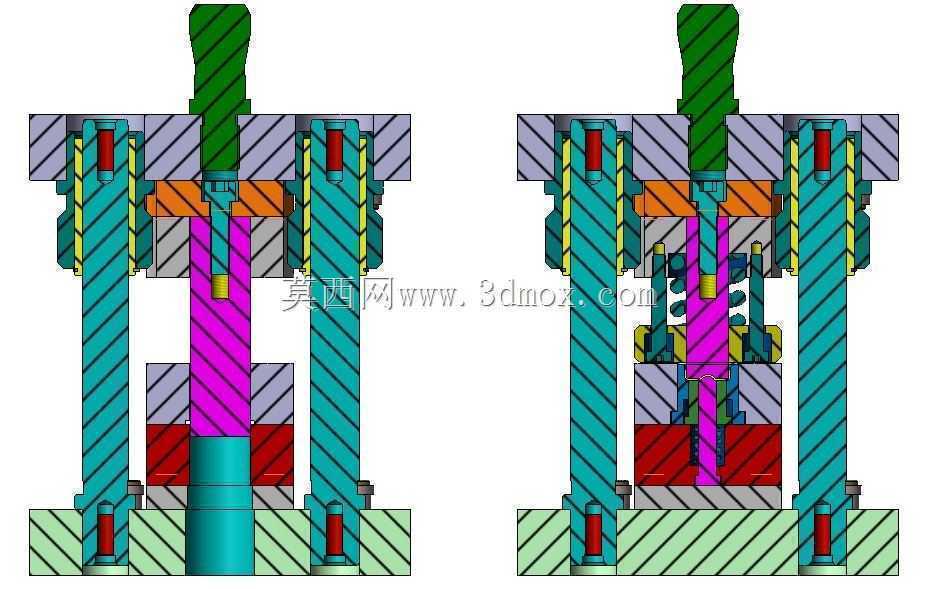

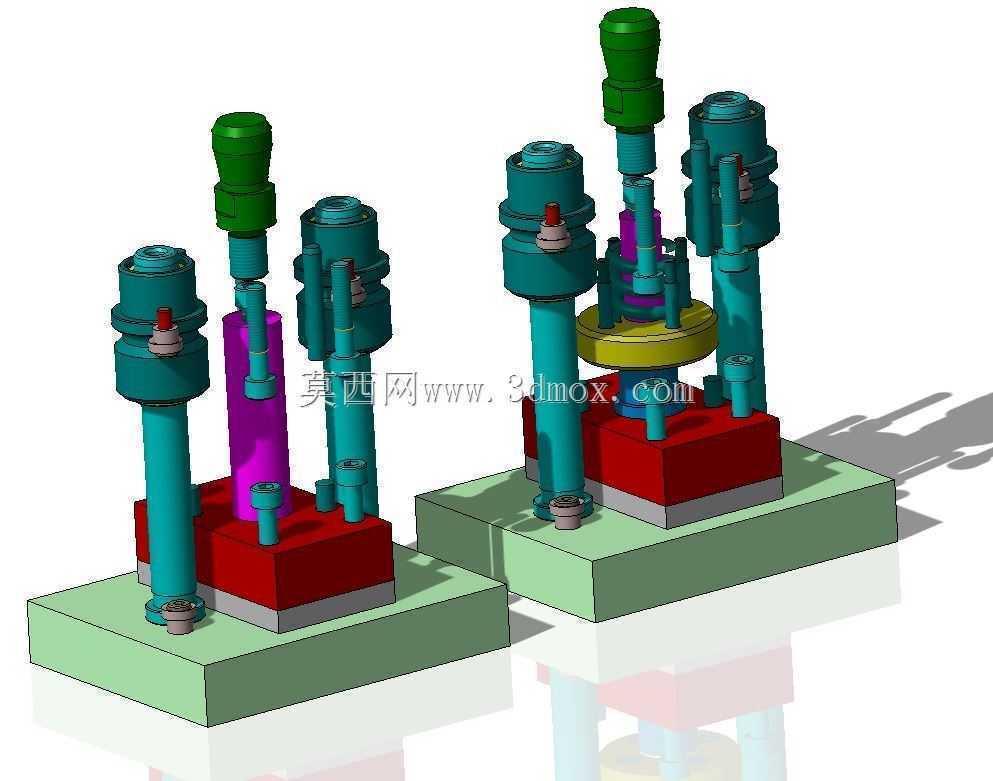

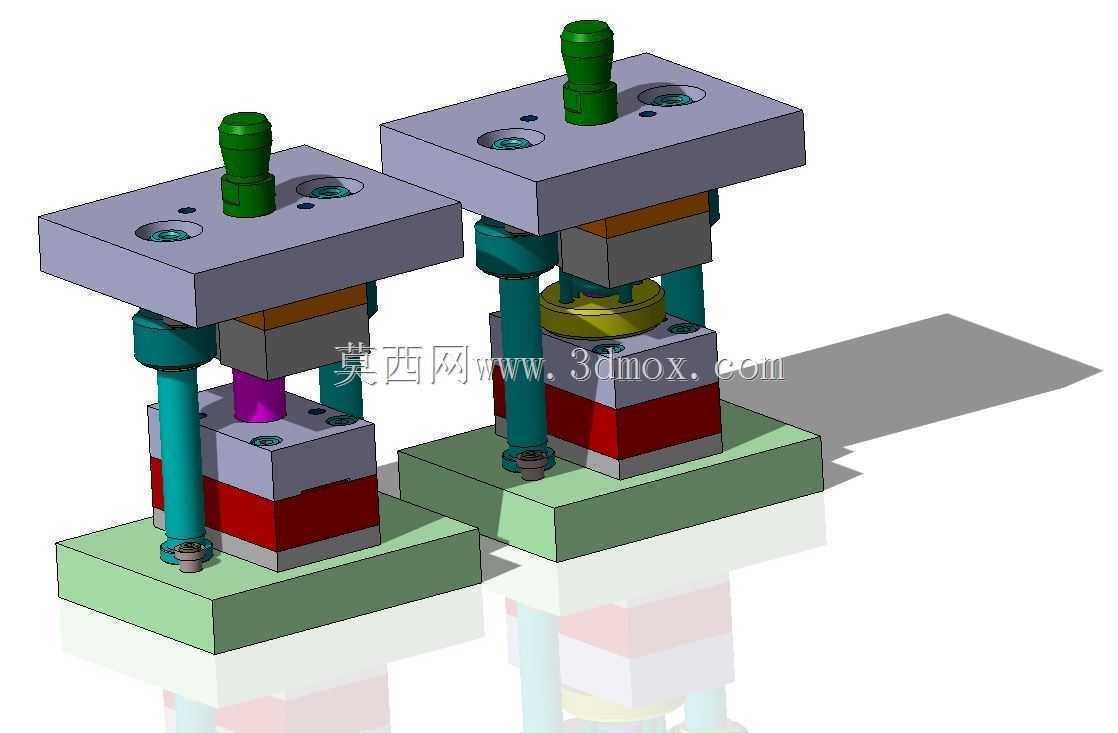

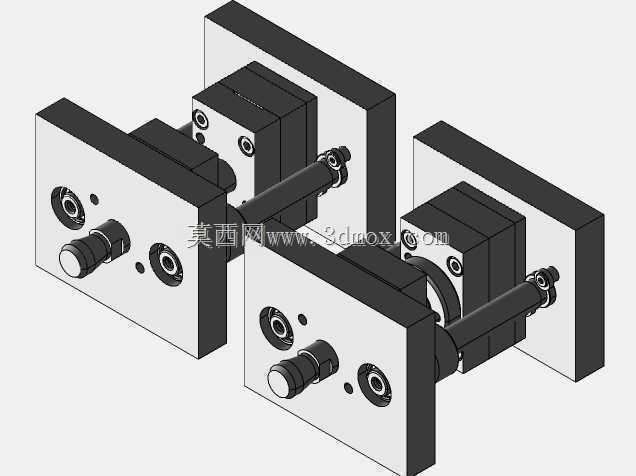

　　这套组合式加工工装主要面向金属薄板类零件的连续成型工序，在五金冲压、家电钣金、汽车零部件的小中型件加工产线中，这类集成切削与深冲功能的工位结构，能够在单次装夹定位的基础上完成多道工序的加工，减少零件在不同设备间流转的定位误差，同时压缩工序间的辅助等待时间，适配中小批量多品种的柔性生产需求。从结构布局来看，整套工装采用立式多导柱导向架构，底部安装基板预留了标准的设备工作台T型槽安装孔位，可直接固定在常规开式压力机的工作台面上，安装边界适配公称力100吨到160吨级的通用冲压设备，不需要对原有设备的工作台面做额外改造。导柱采用对称分布式布置，每一组独立工位配置两根导向精度更高的加粗导柱，配合导套的间隙配合公差控制在0.02毫米以内，

　　保证上下模合模过程中不会出现偏载啃模的问题，尤其是深冲工位的成型行程较长，高精度导向能够避免凸模在下行过程中出现侧向偏移，保证深冲件的壁厚均匀度控制在工艺要求范围内。切削工位的动力头采用独立的立式安装结构，可根据加工需求更换不同规格的切削刀具，完成零件边缘的飞边切削、端口整平或者局部槽位的铣削加工，切削动力头的进给行程可通过顶部的调节螺母做微调，调节精度可达0.01毫米，适配不同厚度板材的切削深度要求，避免切削过深损伤模具本体或者切削不到位残留飞边的问题。深冲工位配置了独立的压边圈结构，压边力通过周边的弹性元件提供，可根据不同板材的成型性能调整压边力大小，防止深冲过程中零件法兰边出现起皱缺陷，凸模与凹模的成型面做了抛光处理，

　　表面粗糙度达到Ra0.8以下，减少板材成型过程中的流动阻力，降低零件表面出现拉痕的概率。两套工位并排布置在同一块安装基板上，工位间距根据常规机械手的移送行程做了匹配设计，可配套自动化送料机械手完成零件在两个工位间的自动移送，不需要人工手动上下料，能够适配自动化产线的升级需求。每个工位的模座部分都采用了标准化的模架结构，易损件比如凸模、凹模、切削刀具都采用快换式安装结构，更换时不需要拆卸整套模架，只需要松开对应的紧固件即可完成易损件的更换，大幅减少设备换型调试的时间。在结构设计过程中，重点考虑了加工过程中的排屑需求，切削工位的下方预留了排屑缺口，加工产生的金属切屑可直接通过缺口落入设备下方的排屑槽，

　　不会堆积在模架内部影响导向结构的运行精度。深冲工位的下方设置了顶料机构，零件成型完成后可通过顶料杆将零件从凹模内顶出，方便机械手或者人工取件，顶料行程与压力机的滑块行程做了联动匹配，不会出现顶料过早或者过晚的干涉问题。整套工装的受力部件都采用了合金工具钢材质，经过淬火处理后硬度达到HRC58-62，具备足够的刚性与耐磨性，能够承受连续冲压加工过程中的交变载荷，延长工装的整体使用寿命。导向部件的润滑采用集中注油设计，可通过预留的注油口定期加注润滑脂，不需要拆解导柱导套结构即可完成润滑维护，降低日常维护的工作量。
