小型立式水果切碎加工设备结构设计

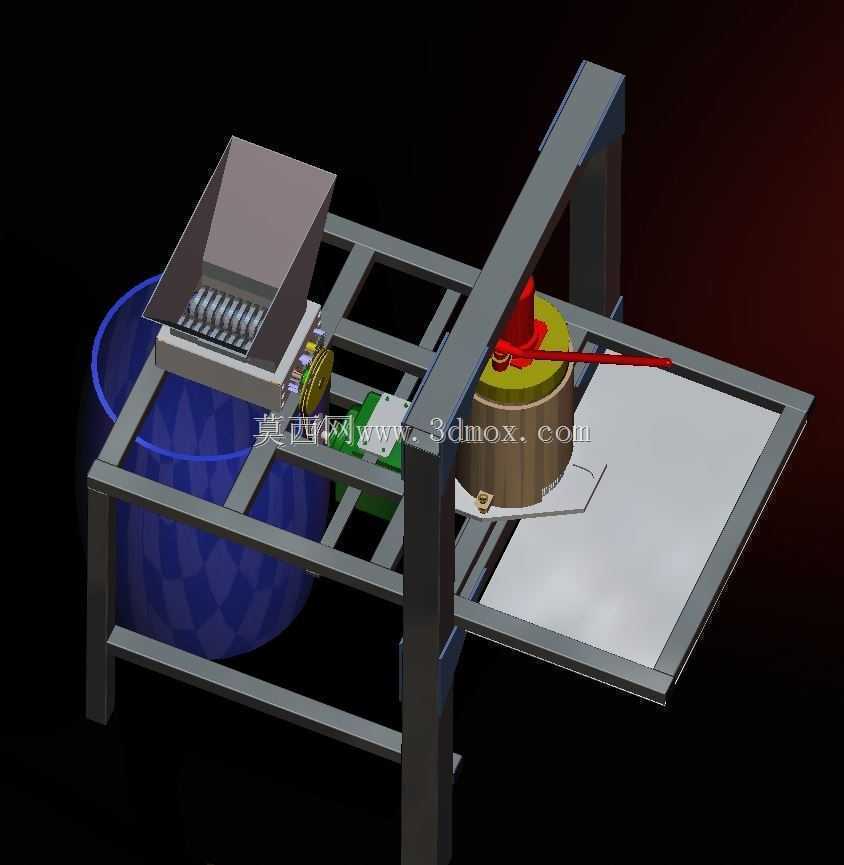

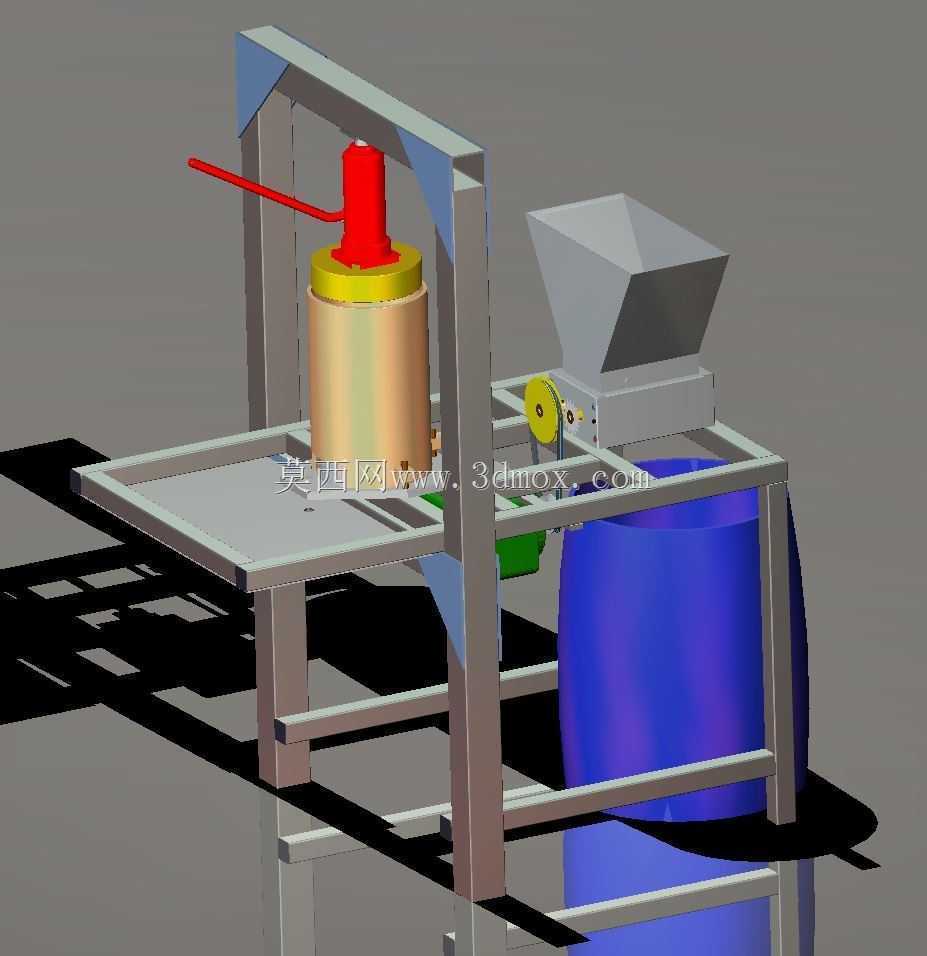

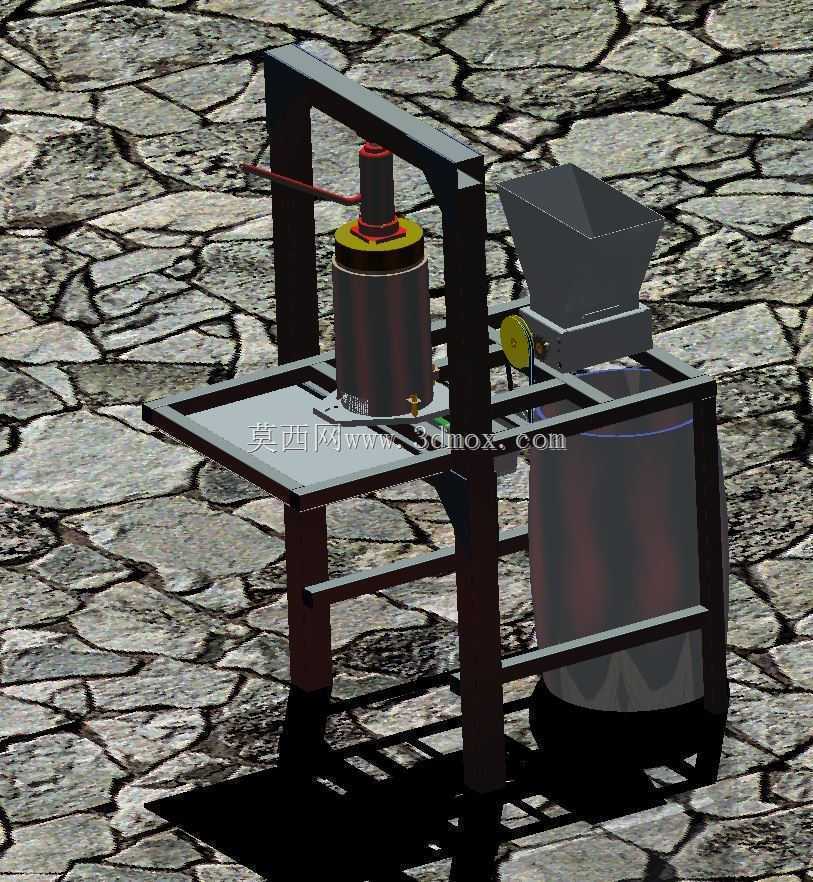

　　这款设备主要面向小型果蔬加工场景，适配家庭作坊、小型食品加工厂的鲜果预处理工序，可完成苹果、梨、浆果类等常见水果的切碎作业，为后续果酱制作、果酒发酵、果脯加工提供符合粒度要求的碎料，相比传统人工切碎方式，能大幅降低人工劳动强度，同时保证碎料粒度的均匀性，避免人工切制过程中出现的块度差异过大问题。设备整体采用立式框架式机架结构，主体支撑框架采用标准型材拼接而成，安装时仅需平整硬化地面即可放置，无需额外预埋固定螺栓，整体占地宽度控制在1.2米以内，长度方向预留进料操作空间后总占地不超过2米，高度方向总尺寸约1.8米，适配常规层高的加工车间，不会出现顶部空间干涉问题。进料端采用斜置方锥形料斗，料斗开口角度经过反复校核，

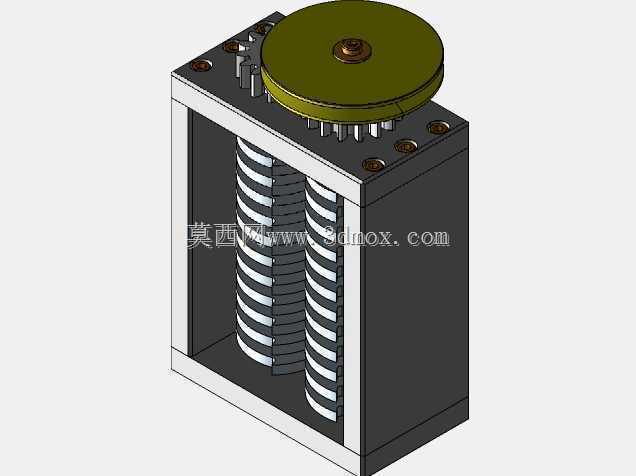

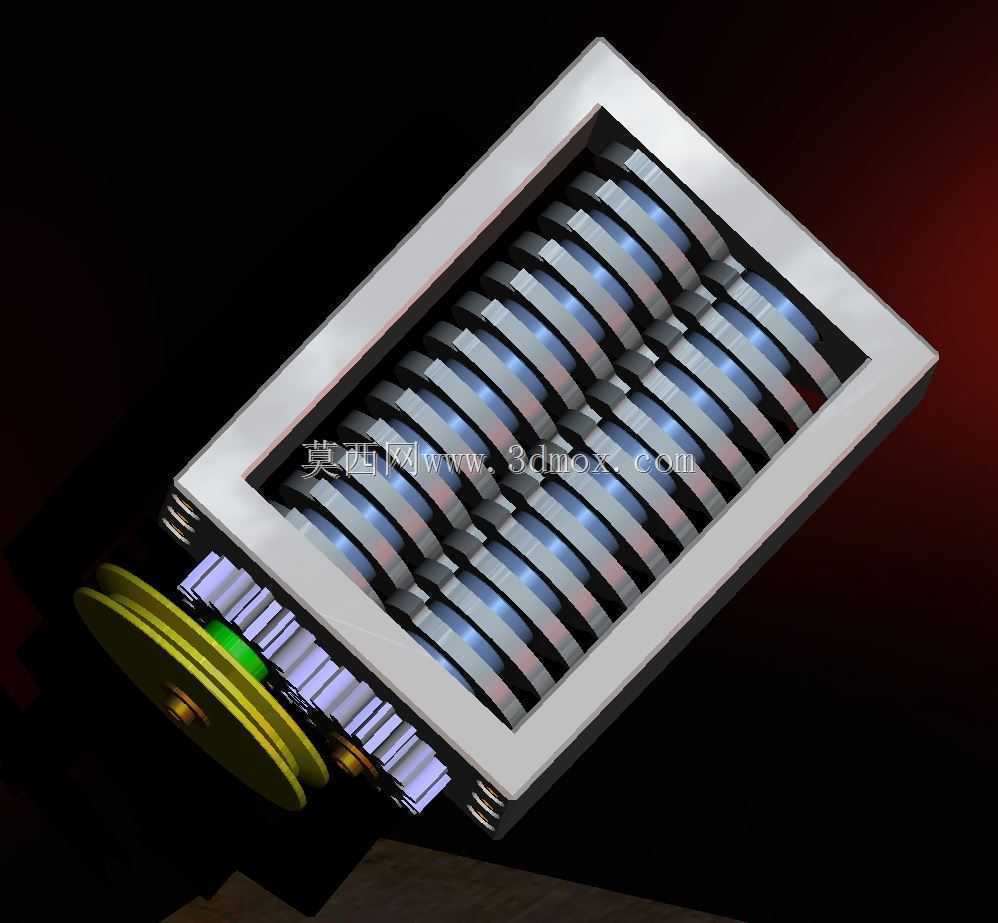

　　可保证鲜果依靠自重顺利滑入破碎腔，不会出现物料架桥卡滞的问题，料斗边缘做翻边处理，避免进料过程中物料滚落至设备外部。破碎执行端采用刀组与压料配合的结构，侧置手轮可手动调节压料行程，针对不同硬度、不同大小的鲜果，可灵活调整压料力度，既保证物料能够充分接触刀组完成切碎，又不会因压力过大导致果浆过度溢出。设备下方预留标准容器放置空间，可直接适配市面常见的200L蓝色塑料周转桶，切碎后的物料直接落入下方容器内，无需额外设置转接溜槽，减少物料残留与清理工作量。传动部分采用侧置减速结构，电机安装在机架中部的预留安装位，重心落在机架支撑范围内，设备运行时整体振动量控制在较低水平，无需额外加装减震脚垫即可稳定运行。

　　设计过程中充分考虑了日常清理维护的需求，与物料接触的部件均采用快拆式连接结构，无需专用工具即可完成刀组、料斗、压料部件的拆卸，方便作业完成后进行冲洗消毒，符合食品加工设备的卫生要求。机架侧面预留了电气元件安装位，可根据使用需求加装启停开关、过载保护元件，布线沿型材内腔布置，避免线缆外露造成的卫生清理死角与安全隐患。压料部件的导向结构采用双侧直线导向，保证压料盘上下运动过程中不会出现偏斜，避免与破碎腔内壁发生剐蹭，延长易损件的使用寿命。设备的操作位设置在进料侧，操作人员站在料斗前方即可完成进料、压料调节、出料状态观察的全部操作，操作行程符合人体工程学要求，长时间作业不会产生过度疲劳。针对浆果类软质水果与仁果类硬质水果的不同切碎需求，

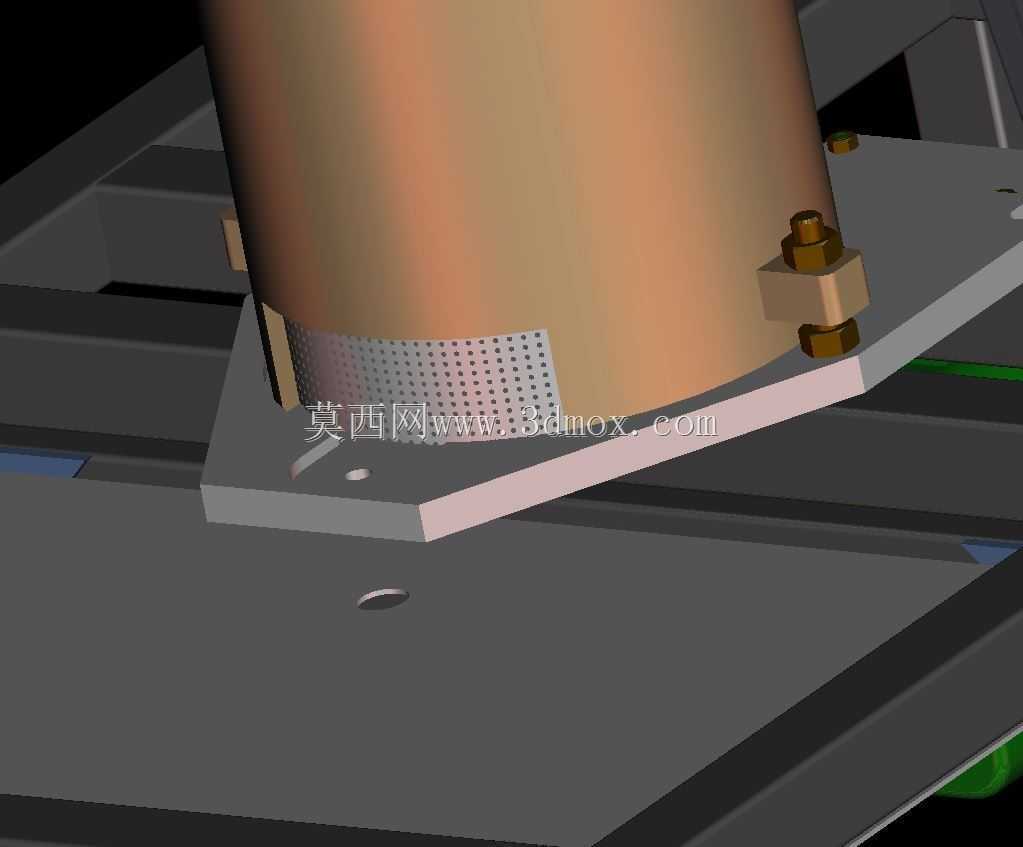

　　刀组的安装角度做了通用性设计，更换不同规格的刀片即可适配不同的切碎粒度要求，无需对主体结构进行改动，设备的适配性得到大幅提升。整机的重量控制在合理范围内，小型手动液压叉车即可完成整体移位，适合加工场地需要灵活调整布局的小型生产场景。在结构强度校核阶段，机架的承重按照满负荷运行时的1.5倍动载荷进行计算，所有焊接节点均做满焊处理，型材连接部位加装角码加强，保证长期运行过程中机架不会出现变形、开焊问题。破碎腔的内壁做光滑过渡处理，不存在卫生死角，不会残留果料滋生细菌，符合食品加工的卫生规范。出料位置的高度经过优化，下方放置接料桶后，物料下落高度控制在30厘米以内，减少碎料下落过程中的飞溅问题，保持作业区域的整洁。
