面具成型用超声波焊接模具型腔结构

　　这套模具结构是针对民用防护类面具的掩膜超声波焊接工序开发的专用工装，日常在面具自动化生产线的焊接工位上，承担定位、承托、配合超声焊头完成熔接作业的核心作用。从实际产线的使用场景来看，这类工装直接对接上游的面具片材裁切工位，裁切完成的多层复合片材移送至该模具型腔后，依靠型腔周圈的定位结构完成片材的精准对位，避免焊接过程中片材移位导致的焊痕偏移、熔接强度不足等常见不良。

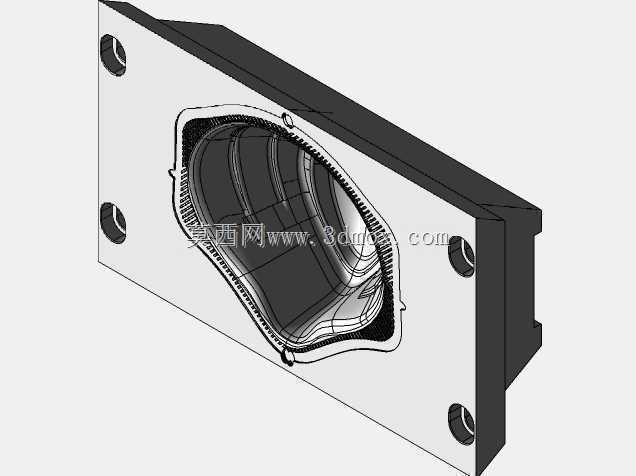

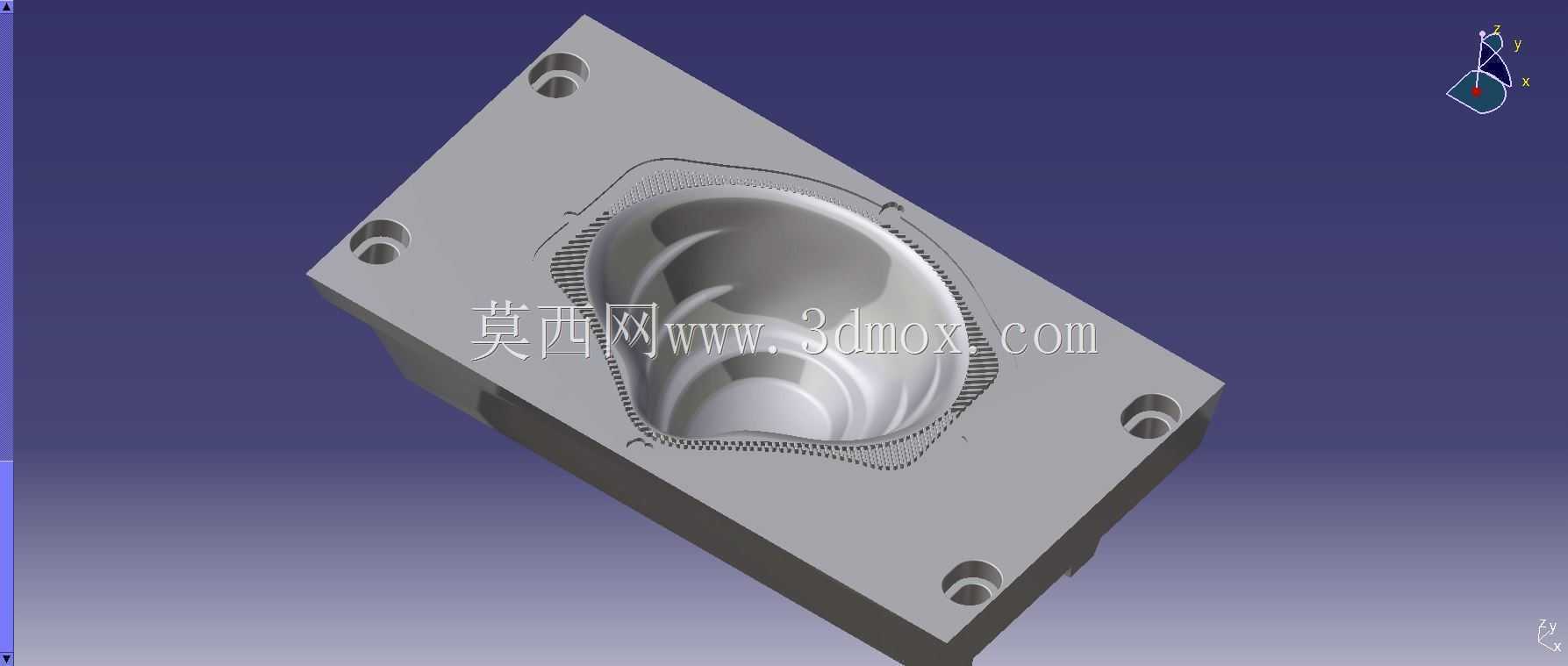

　　设计阶段首先要匹配超声焊接设备的安装接口，模具底座上的六个安装孔位完全对应常用20kHz台式超声波焊接机的工作台T型槽间距，安装时不需要额外制作转接板，直接通过内六角螺栓即可完成锁紧固定，安装后模具上平面与焊头工作面的平行度可以控制在0.02mm以内，避免因平行度偏差导致的局部过焊、虚焊问题。型腔的曲面轮廓完全复刻面具成品的面部贴合弧度，加工时采用五轴联动铣削完成曲面精加工，曲面表面粗糙度控制在Ra0.8以下，既可以避免承托时刮花面具片材的表层无纺布，也能保证焊接时超声能量均匀传递到熔接面，不会因为型腔表面凹凸导致能量集中，把片材焊穿。

　　型腔周圈的凸起压边结构，宽度设计为1.2mm，高度比型腔基准面高出0.3mm，刚好对应面具的焊接封边位置，超声焊头下压时，压边首先接触片材，将需要熔接的区域压实，超声振动传递过来后，片材中间的熔接层在压边的压力作用下均匀熔融，冷却后形成宽度一致、密封性能达标的焊接封边，不会出现封边宽窄不一、局部漏焊的问题。模具的边角位置都做了R1.5的圆角过渡，没有尖锐的直角结构，一方面是避免操作人员上下料时被边角划伤，另一方面也能减少应力集中，避免长期承受超声振动载荷时出现边角开裂的问题，延长工装的使用寿命。

　　从安装边界来看，整套模具的外形尺寸控制在常用超声焊机的工作台有效承载范围内，底座的厚度设计为25mm，采用预硬模具钢加工，经过调质处理后硬度达到HRC38-42，既有足够的刚性承受焊头的下压冲击力，长期使用不会出现型腔变形，也有合适的韧性抵消超声振动带来的疲劳载荷，不会因为硬度过高在振动下出现崩边。模具的定位基准面做了精磨处理，安装时可以快速找正，不需要反复调整位置，产线换型时的安装调试时间可以控制在15分钟以内，适配多批次、小批量的面具生产换型需求。

　　在实际使用过程中，这套型腔结构不需要额外增加辅助定位机构，依靠曲面本身的轮廓就可以完成片材的粗定位，操作人员只需要将裁切好的片材大致放到型腔范围内，片材就会顺着曲面弧度滑落到正确的定位位置，大幅降低操作人员的上料难度，提升单工位的作业效率。针对不同厚度的面具片材，只需要调整超声焊机的焊接参数，不需要更换模具，就可以适配3-5层不同复合结构的片材焊接需求，焊接完成后的面具封边拉力可以达到行业标准要求，不会出现佩戴过程中封边开裂的问题。模具的排气设计也做了针对性优化，型腔的最低点位置做了微小的排气槽，焊接过程中型腔和片材之间的空气可以顺着排气槽排出，不会因为空气憋压导致片材局部鼓包，影响成品的外观平整度。
