异形截面铝型材挤压成型模具结构

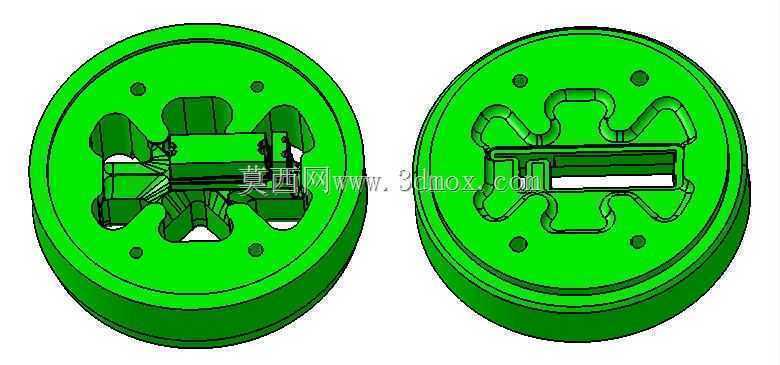

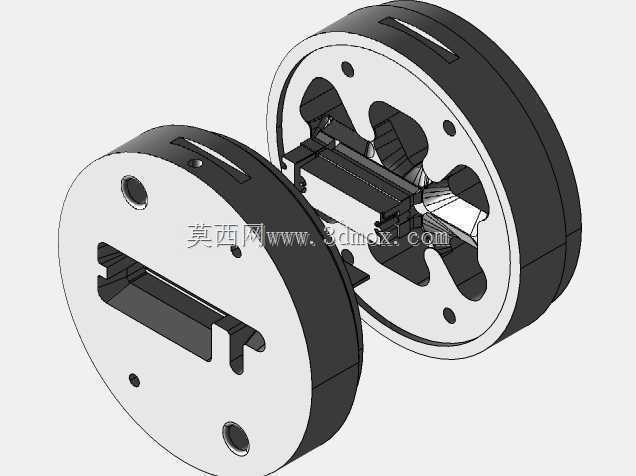

　　这套铝挤压成型模具，主要面向民用及工业铝型材热挤压生产场景，适配常规卧式铝挤压机的模座安装位，整体采用圆形模体结构，外缘做了适配挤压机模腔的定位止口设计，周向均布的沉头安装孔可直接通过螺栓与模架锁紧固定，安装时无需额外加工适配转接板，能直接替换同规格的常规平模完成上机装夹。从结构拆分来看，模具分为上下两个工作部分，靠近挤压筒的入料侧设置了多级导流沉腔，不同深度的导流槽会根据型材截面的壁厚差做对应流量分配，壁厚较厚的位置导流槽深度更大、进料通道更宽，壁厚偏薄的异形窄边位置则做了前置促流斜面，避免铝料在填充过程中出现流速差导致型材扭拧、平面间隙超差的问题。模芯部分直接与出料侧的工作带配合成型，针对中间带封闭空腔的异形截面，

　　模芯的支撑桥做了水滴形流线处理，减少铝料分流过程中的阻力，同时桥位的受力角度经过反复校核，能承受高温高压下铝料的持续冲击，不会出现桥位断裂或者模芯偏移的问题。出料侧的工作带长度根据截面各位置的进料阻力做了差异化设计，远离中心的位置工作带更短，中心进料阻力大的位置工作带适当加长，保证整个截面的铝料流出速度一致，避免挤出的型材出现波浪、弯曲或者壁厚不均的缺陷。在实际生产应用中，这类模具主要用来生产带复杂异形空腔的铝型材，常见于工业设备框架的定制铝构件、轨道交通内饰的异形铝条、新能源设备的散热壳体铝件等产品的挤压生产，相比常规的平模结构，这种带分流结构的挤压模能一次成型带封闭腔的复杂截面，不需要后续的焊接或者拼接工序，

　　型材的整体结构强度更高，尺寸一致性更好。设计过程中需要重点考虑模孔的收缩余量，因为铝料从高温挤出到冷却定型会有固定比例的收缩，不同牌号的铝合金收缩率存在差异，模孔的尺寸需要根据常用的6061、6063等常用挤压铝料的收缩参数做预放大，同时工作带的表面粗糙度要求达到镜面级别，减少铝料挤出时的摩擦阻力，避免型材表面出现划痕或者粘铝缺陷。模具的外缘厚度也匹配常规挤压机的模座开档尺寸，不需要调整挤压机的模架开合行程就能完成装夹，周向的定位销孔能保证模具上下模的同轴度，避免合模时出现型腔错位导致的型材壁厚超差。另外在入料侧的端面做了倒角处理，方便挤压余压分离时的剪板动作，减少剪余料时对模具端面的冲击，延长模具的单次上机使用寿命。

　　针对截面中存在的窄槽结构，对应的模芯凸起位置做了圆角过渡处理，避免应力集中导致的模芯崩缺，同时这些位置的进料通道做了单独的导流设计，保证窄槽位置的铝料填充充分，不会出现缺料或者成型不饱满的问题。在模具的选材上，这类结构通常采用热作模具钢加工，经过淬火回火后达到要求的硬度，能承受400-500摄氏度的工作温度以及上千吨的挤压力，正常维护情况下单套模具的挤压产量能满足常规批次的生产需求。
