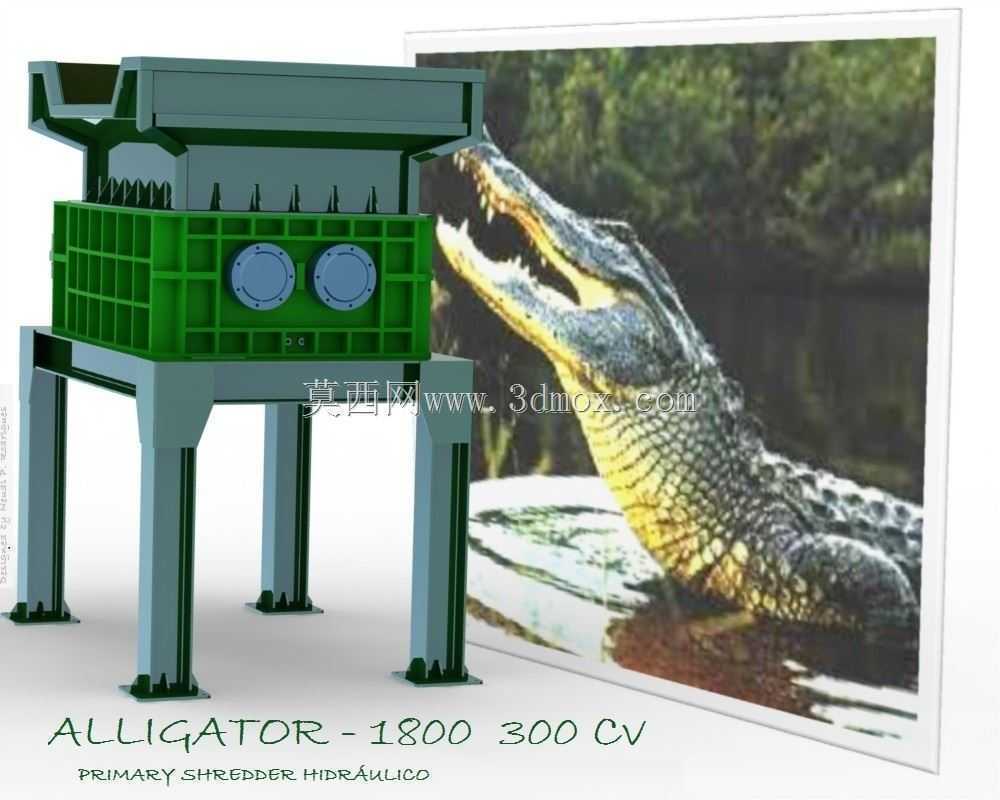

双轴剪切式鳄鱼初级撕碎设备结构

　　这套撕碎设备的三维结构，核心针对固废预处理环节的粗碎工况设计，区别于细碎类破碎设备，其核心定位是将大体积、高韧性的待处理物料剪切至符合后续输送、分选或二次破碎要求的粒径，常见于城市生活垃圾分拣线、报废汽车拆解厂、废旧轮胎回收加工厂、废金属回收站点、木材加工边角料处理车间等场景，可处理的物料涵盖废弃橡胶轮胎、建筑模板与枝桠材等木质废料、非铁类混杂金属废料、工业生产边角料、城市大件生活垃圾等常规破碎设备难以直接处理的高韧性、大体积物料。

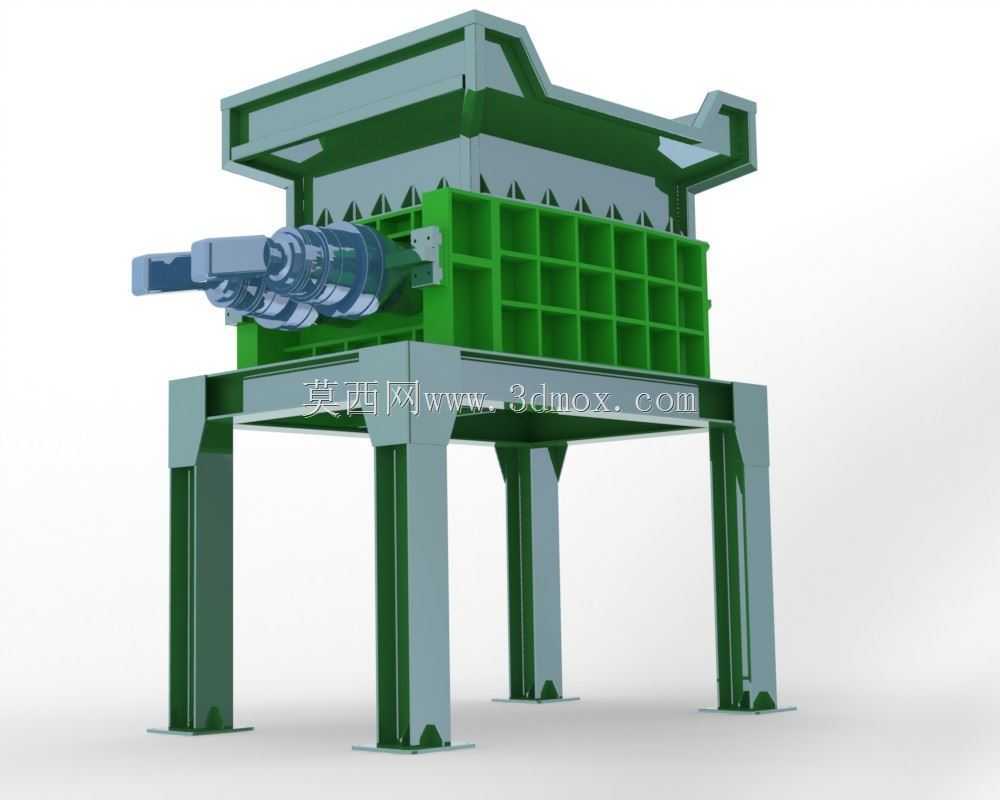

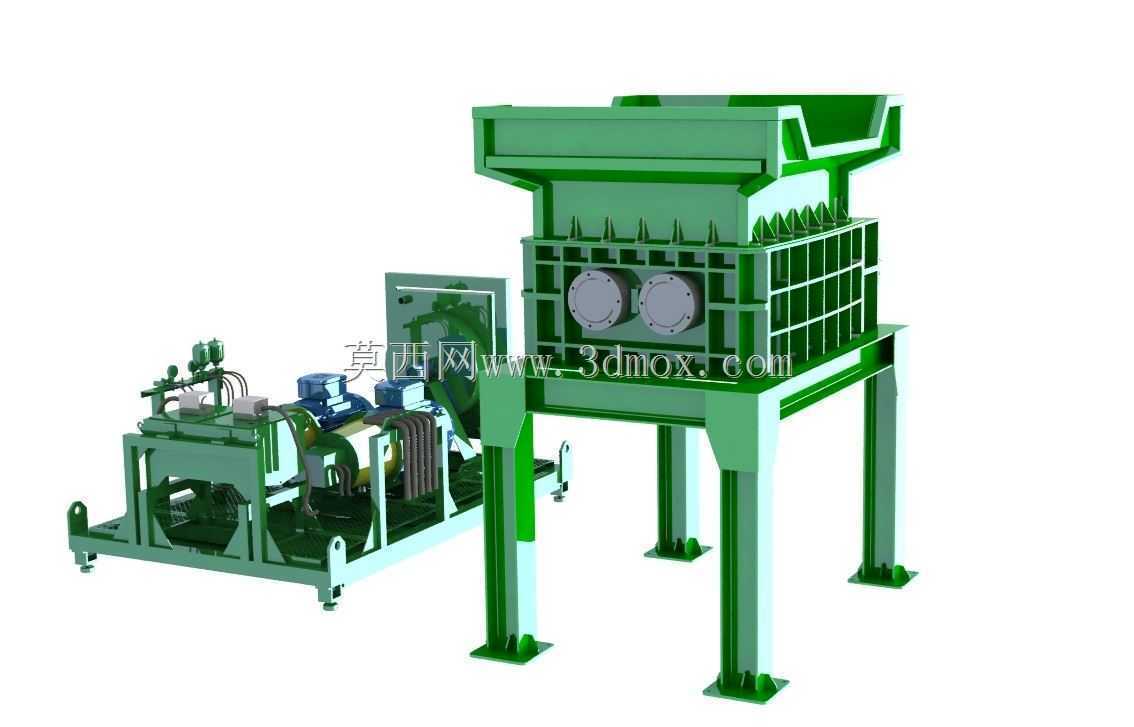

　　从结构设计逻辑来看，设备采用立式分体式机架布局，上部为进料与破碎腔总成，下部为独立支腿结构，配套的液压动力单元采用侧置分体安装设计，而非集成在机架内部，这种布局一方面可以降低破碎作业时的振动向动力元件传递，减少液压管路因持续振动产生的接头松动、密封件磨损问题，另一方面也方便日常运维时对液压阀组、油泵、电机的检修与滤芯更换，无需拆解破碎腔主体结构即可完成常规保养作业。破碎腔内部采用平行双轴布置，每根轴上交错安装多边形剪切刀片与隔套，刀片刃口采用交错啮合设计，两根轴做相向低速转动，依靠刀片之间的剪切、撕扯、挤压作用力将物料破碎，相比高速锤式破碎，这种低速剪切的作业方式噪音更低、粉尘产生量更小，同时遇到不可破碎的硬质异物时，液压系统可触发正反转保护，避免刀片崩齿或轴类零件过载断裂。

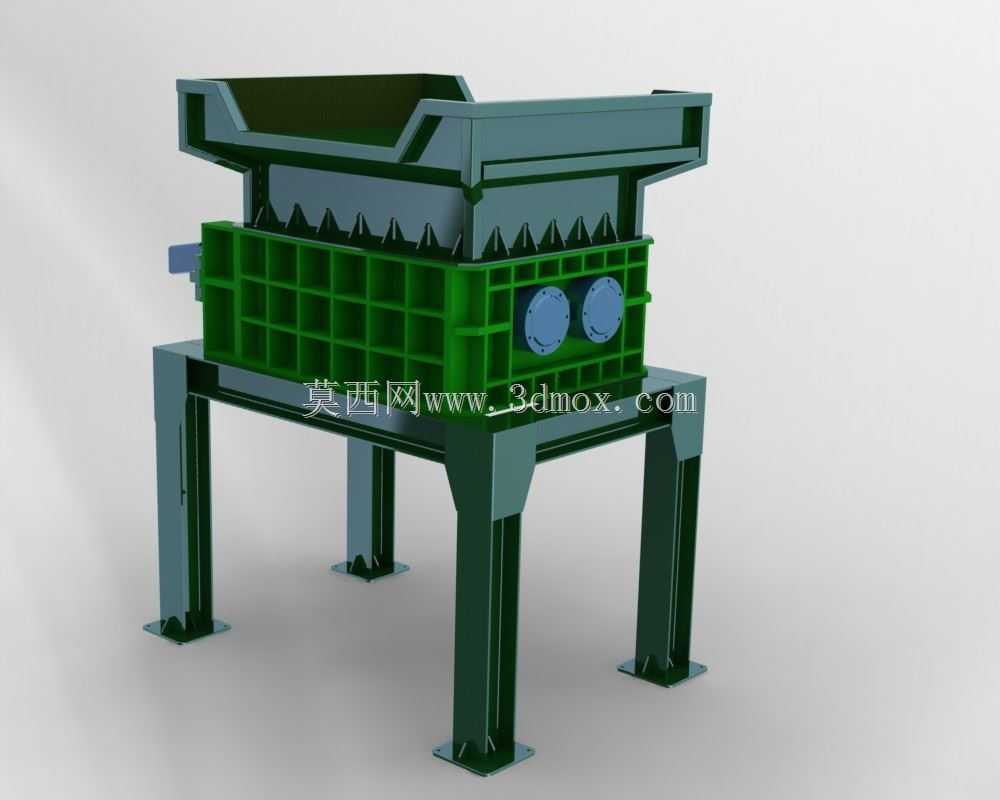

　　进料腔采用上宽下窄的漏斗式结构，上部进料口设置扩口式导料边，可适配装载机、抓料机的上料作业，避免物料投放时洒落，进料腔内侧焊接有网格状挡料筋，既可以增强腔体结构强度，抵御大块物料投料时的冲击，也能防止破碎过程中物料从腔体上部飞溅出来，保障作业安全。下部支腿采用型钢焊接的箱型结构，支腿底部预留有地脚螺栓安装孔，安装时需要根据设备整体重量与作业动载荷浇筑配套的混凝土基础，基础平面度误差需控制在合理范围内，避免机架安装后产生内应力，导致长时间运行后焊缝开裂或轴系同轴度偏差。设备的安装边界需要预留足够的运维空间，动力单元侧需要预留至少1.2米的检修通道，方便人员操作阀组与更换液压元件，进料口上方需要预留上料设备的作业空间，出料口下方需要匹配皮带输送机或集料装置的安装高度，确保破碎后的物料可以顺利排出，不会在腔体下方堆积卡堵。

　　在细节结构设计上，刀片采用可拆式安装结构，通过螺栓与刀轴的定位槽固定，单个刀片磨损后可单独拆卸更换，无需整根轴拆解，大幅降低后期运维成本；刀轴两端采用带密封座的重载轴承支撑，密封结构采用多重组合式密封，可阻挡破碎过程中产生的粉尘、碎屑进入轴承内部，延长轴承使用寿命；液压系统配置有独立的冷却与过滤装置，可在连续作业时保持液压油温度在合理区间，避免油温过高导致的密封件老化、压力不稳定问题，同时过滤油路中的杂质，保障液压阀组与油泵的运行稳定性。设备的出料粒径可通过调整刀片的隔套厚度、刀片啮合间隙来适配不同工况需求，比如处理废旧轮胎时可适当调大间隙，产出较大粒径的胶块用于后续破碎工序，处理轻薄金属废料时可缩小间隙，得到更小粒径的料块方便后续压块或分选作业。

　　从建模的工程实用性角度，这套三维结构完整还原了设备的装配关系，包括刀轴与刀片的定位方式、机架的焊接结构组成、液压管路的走向布局、支腿的安装孔位尺寸等，可作为同类设备结构设计、选型校核的参考依据，也可用于固废处理生产线的布局仿真，验证设备与上下游输送、分选设备的位置匹配度，提前规避安装干涉、运维空间不足等现场施工常见问题。
