每小时两百公斤处理量锤式粉碎设备

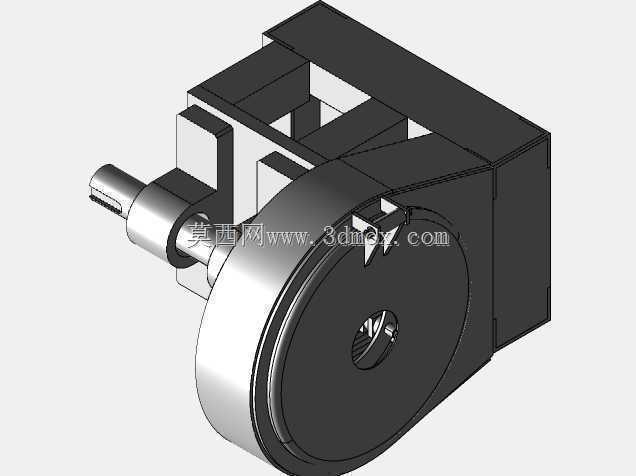

　　这款锤式粉碎设备的三维结构设计，核心瞄准中小产能的脆性物料细碎作业场景，在建材骨料生产、小型矿山选矿、粮食加工副产物粉碎、工业固废破碎等场景都有适配空间，单小时200公斤的处理量刚好匹配小型生产线的进料节奏，不会出现大机型喂料不足空转耗能、小机型产能跟不上拖慢全线节拍的问题。从结构设计逻辑来看，整机采用半包围蜗壳式腔体布局，外侧厚重的弧形机壳承担破碎过程的防飞溅、隔音降噪作用，底部的一体式灰斗式机架直接承接粉碎后落料，不需要额外加装复杂的导料溜槽就能对接下方的输送或者筛分设备，安装时只需要保证机架底部的四个支撑脚落在平整的硬化地面，做好地脚螺栓固定就能满足运行稳定性要求，整体安装边界宽度控制在1.2米以内，长度不超过1.5米，

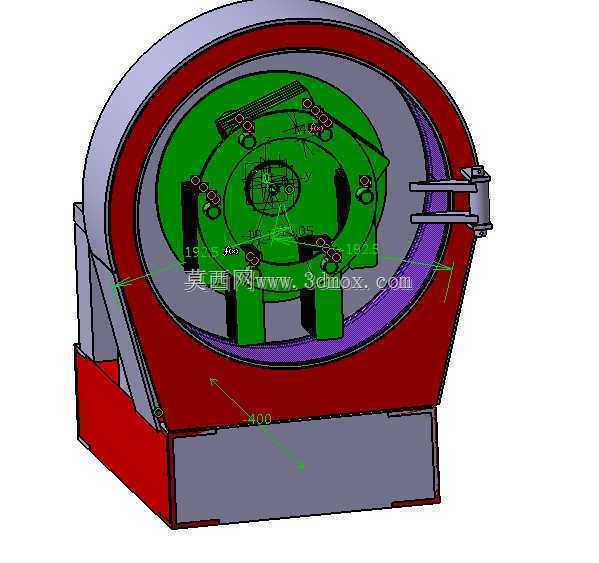

　　高度不到1.4米，小型厂房甚至是移动破碎站点都能放下，不需要预留过大的设备检修空间。设备核心的破碎转子采用多组铰接式锤片布局，锤片通过销轴固定在转子盘的安装位上，运行时转子高速旋转带动锤片做圆周运动，进入腔体的物料首先被高速运动的锤片冲击破碎，撞到内壁的反击板后完成二次破碎，符合粒度要求的物料会从腔体底部的筛网缝隙排出，不合格的大块物料会留在腔体内继续被锤片冲击、研磨直到粒度达标，这种结构相比对辊式破碎机，对脆性高、硬度中等的物料适配性更好，不会出现湿料粘辊堵料的问题。设计过程中特意将腔体的进料口设置在侧上方位置，搭配可快速开合的锁紧卡扣结构，日常更换锤片、清理筛网、检修内部衬板的时候，不需要完全拆解上机壳，

　　松开卡扣就能翻开侧盖完成维护作业，大幅减少日常运维的拆装工作量。转子部分的动平衡在建模阶段就做了预配平处理，每一组锤片的安装位置都做了对称配重设计，避免高速运行时出现过大的径向跳动，减少轴承座的额外负载，延长核心传动部件的使用寿命。机壳内壁的衬板采用可更换式设计，直接通过沉头螺栓固定在机壳内壁，长期运行被物料磨损后可以单独更换衬板，不需要整体更换机壳，降低设备全生命周期的使用成本。从安装适配的角度来说，这款设备的动力输入轴采用标准轴伸设计，可以直接匹配同功率的四级电机通过皮带轮传动，不需要定制特殊的连接法兰，用户在现场选型配套的时候，只需要根据处理物料的硬度调整皮带轮的传动比，控制转子的线速度在合理区间，

　　就能兼顾破碎效率和易损件使用寿命。针对不同的物料破碎需求，只需要更换底部不同孔径的筛网，就能调整出料的粒度范围，不需要改动转子和腔体的核心结构，适配性更强。建模过程中所有的配合间隙都按照实际加工公差做了预留，锤片和腔体内壁、筛网之间的间隙控制在合理范围，既不会因为间隙过小出现锤片擦碰机壳的问题，也不会因为间隙过大导致不合格物料提前漏出，影响出料粒度的均匀性。机架部分采用型钢焊接结构，建模时对焊接位置做了应力释放的工艺预留，避免实际焊接加工后出现机架变形，导致转子安装同轴度偏差的问题。整体结构没有复杂的异形曲面加工件，大部分零部件都是板材切割、型材焊接、标准机加工件，普通的机械加工厂就能完成全套零部件的加工制作，不需要特殊的加工设备，降低了设备的制造成本和加工门槛，适合小型设备加工厂或者终端用户自行制作配套。
