50口径BMG脱壳穿甲弹弹托结构设计

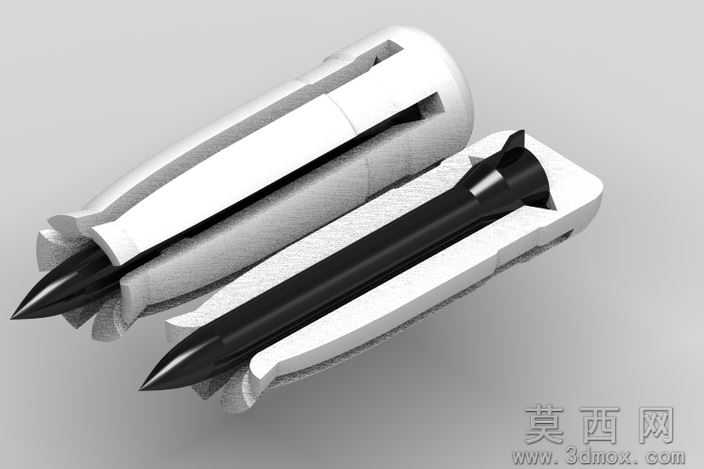

本作品为50口径BMG脱壳穿甲弹的弹托结构三维建模设计，整体建模过程围绕脱壳穿甲弹的实际工作逻辑展开，在三维软件中首先完成核心穿甲弹芯的基准建模，弹芯采用细长流线型尖头构型，头部做尖锐化处理以降低飞行过程中的空气阻力，弹芯中段为等直径圆柱段，尾部做收束设计适配弹托的抱紧结构。弹托部分采用分体式瓣状结构设计，建模时将弹托拆分为多瓣对称的抱紧组件，每瓣弹托的内壁完全贴合弹芯的外轮廓曲面，保证弹托与弹芯之间无多余装配间隙，在发射阶段能够均匀传递火药燃气的推力，避免弹芯受力不均发生偏转。弹托的外壁做适配枪膛口径的圆柱面设计，外径与50口径枪膛的标准内径匹配，保证装填时的顺畅度以及发射时的闭气效果，弹托尾部设计有环形限位凸台，能够在弹丸装入弹壳时实现轴向定位，防止弹芯在存储、运输过程中发生窜动。材质渲染阶段，弹芯部分采用高硬度金属材质，表面做哑光发黑处理，还原穿甲弹芯的硬质合金质感；弹托部分采用轻质工程塑料材质，表面做细微的磨砂纹理处理，区分弹托与弹芯的材质差异，同时在弹托的分瓣接缝处做细微的倒角处理，避免应力集中同时保证出膛后弹托能够快速顺利脱离弹芯。整体设计严格遵循脱壳穿甲弹的工程原理，弹托的抱紧结构在保证足够抱紧力的同时，尽可能降低弹托自身重量，减少发射过程中不必要的动能损耗，弹托与弹芯的接触面做光滑过渡处理，避免弹托分离时刮擦伤弹芯表面影响穿甲性能。建模过程中对所有配合面做公差匹配设计，既保证平时存储时弹芯不会从弹托中脱落，又能保证弹丸出膛后在空气阻力作用下弹托各瓣能够快速向外张开脱离，不干扰弹芯的稳定飞行。
