急救药剂安瓿瓶魔术贴固定支架设计

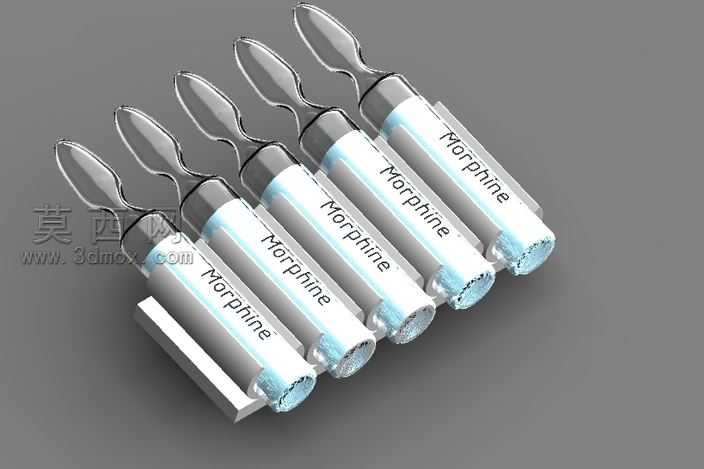

本作品为适配急救医疗场景设计的安瓿瓶固定支架，采用三维参数化建模完成整体结构设计，建模过程中首先对标准吗啡安瓿瓶的外形尺寸进行实测拟合，精准还原安瓿瓶的曲颈易折结构、瓶身圆柱段尺寸以及底部封边的圆弧特征，确保支架的卡位结构能够与瓶身完全贴合。支架主体采用一体化成型的卡槽式结构，每个卡位对应单支安瓿瓶的瓶身下半段，卡槽内侧预留0.2mm的装配余量，既可以保证安瓿瓶插入后不会松动脱落，也能避免硬质结构挤压瓶身导致的碎裂风险。支架背部设计有魔术贴绑定结构，建模时对魔术贴的穿槽宽度、圆角过渡进行了细节优化，穿槽边缘做R1.5的圆角处理，防止魔术贴长期使用出现起毛断裂的问题，绑定结构支持支架固定在急救包内侧、医护腰带、治疗车侧边等多种场景，适配不同的急救携带需求。材质渲染阶段，瓶身部分采用高透玻璃材质，调整折射率为1.52、粗糙度0.02，还原医用玻璃的通透质感，瓶身印刷的药剂名称采用哑光黑色油墨材质，模拟真实安瓿瓶的印刷效果；支架主体采用医用级白色哑光塑料材质，粗糙度设置为0.6，添加轻微的颗粒质感模拟注塑成型的表面效果；魔术贴部分分别制作钩面与毛面的纹理贴图，还原织物的编织质感。结构设计上充分考虑急救场景的使用需求，卡位采用倾斜排布设计，单支安瓿瓶取出时不会与相邻瓶体发生磕碰，曲颈部位完全露出在支架外侧，医护人员可以直接手持瓶颈完成掰断操作，无需将安瓿瓶从支架中取出即可快速取用药剂，大幅提升急救操作的效率。整体模型经过干涉检查，所有装配间隙符合医用耗材的使用规范，结构无尖锐棱角，避免使用过程中划伤医护人员，同时支架整体尺寸紧凑，六支装的排布方式充分利用空间，不会占用急救包内过多的储物位置，适配各类院前急救、临床应急的药剂携带需求。
