车手铁路牵引线传动结构三维设计

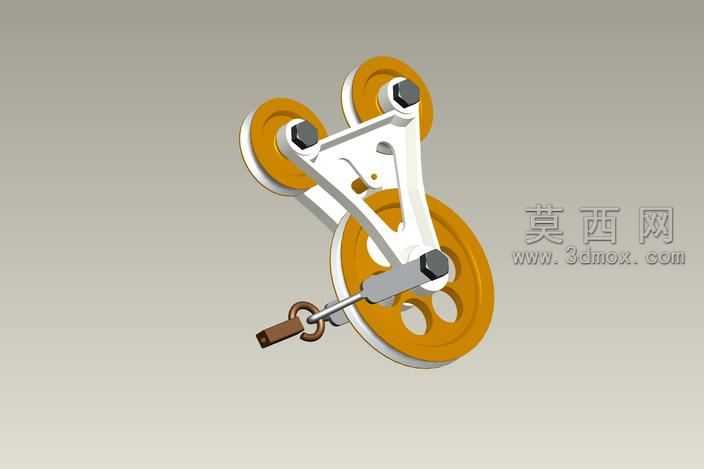

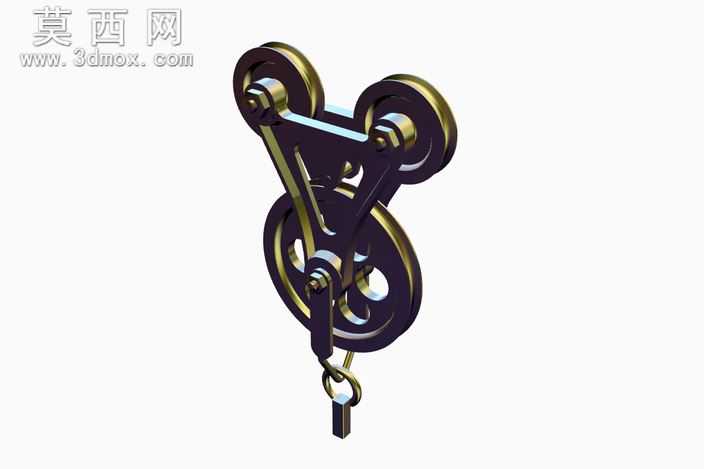

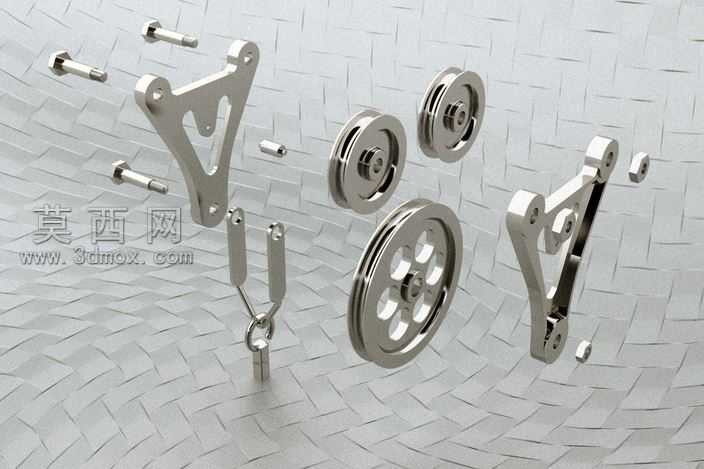

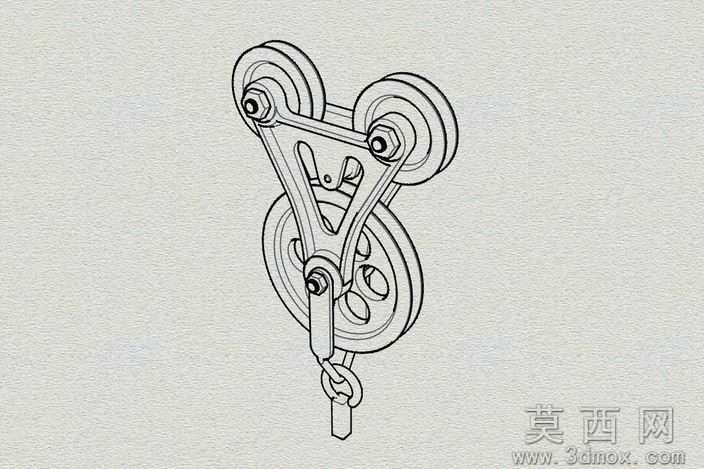

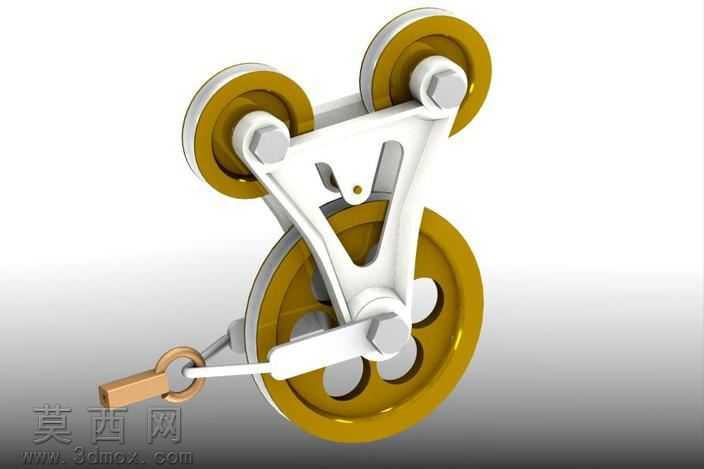

本作品为车手铁路牵引线的传动结构三维建模成果，建模阶段采用参数化设计思路，先对整体机构的运动逻辑进行拆解，将整套结构分为主动轮组、从动导向轮、联动摆臂、牵引挂钩四个核心模块，逐一绘制各零件的草图轮廓，通过拉伸、旋转、切除等基础特征完成单个零件的实体构建，针对摆臂上的镂空减重结构，采用草图阵列后批量切除的方式保证结构对称性，同时兼顾零件的轻量化与结构强度。材质与渲染阶段，对轮组零件赋予哑光金属漆材质，调整金属度与粗糙度参数还原铸铁轮的厚重质感，摆臂结构采用白色工程塑料材质，通过细微的凹凸贴图模拟注塑成型的表面肌理，牵引挂钩部分做了金属做旧效果，添加细微的磨损痕迹提升真实感；场景搭建采用渐变灰色背景，布置三点光源系统，主光源从侧上方打亮结构主体，勾勒出零件的轮廓层次，补光源弱化阴影区域的死黑问题，辅光源从后方打出轮廓光，突出轮组与摆臂的结构衔接关系，最终渲染输出的效果图清晰展现了整套机构的装配关系。结构设计上，三个轮组通过三角布局的摆臂实现联动，主动轮转动时通过摆臂的铰接结构带动两个导向轮同步运转，牵引挂钩与摆臂末端的连杆相连，可将轮组的旋转运动转化为挂钩的直线牵引动作，铰接位置均预留了标准的轴孔与紧固件安装位，符合实际机械装配的工艺要求，整套模型的零件间无干涉问题，运动仿真验证可实现顺畅的牵引传动动作，完整还原了铁路牵引线车手机构的工作原理与结构特征。
